Komplettlösungen für Coil-Stanz- und Stanzlinien sind bei KINGREAL Machinery erhältlich. Diese Coil-Perforationslinien können eine Vielzahl von Materialarten und Perforationsmustern verarbeiten. Als erfahrener Hersteller von Spulenprozessanlagen erstellt KINGREAL fachmännisch Zeichnungen gemäß den Anforderungen der Kunden.
Video über eine der kompletten Coil-Stanz- und Blanking-Linienlösungen
Was ist eine Komplettlösung für Coil-Stanz- und Stanzlinien?
Der Einsatz von Lochblechen bietet noch mehr Vorteile als herkömmliche Rohbleche. Durch die Möglichkeit, Löcher in das Coil und nicht nur in das Blech zu stanzen, werden die Rohmaterialkosten erheblich gesenkt.

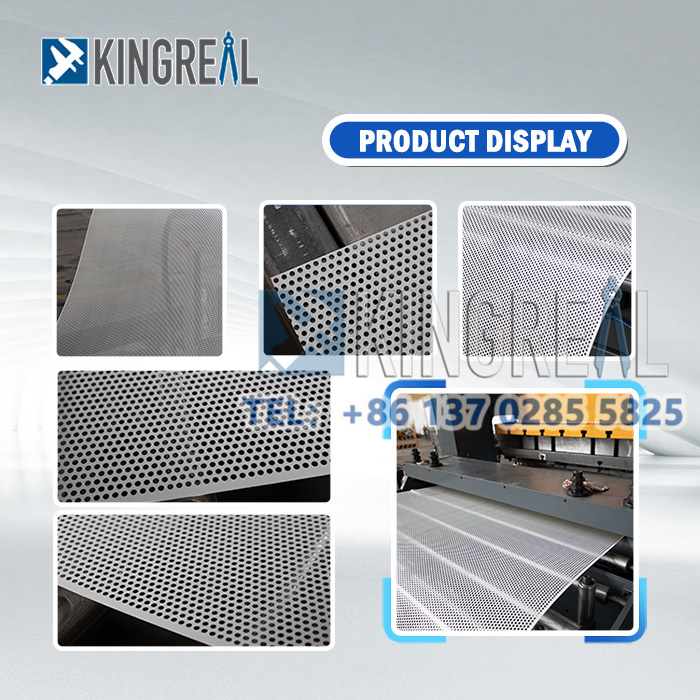

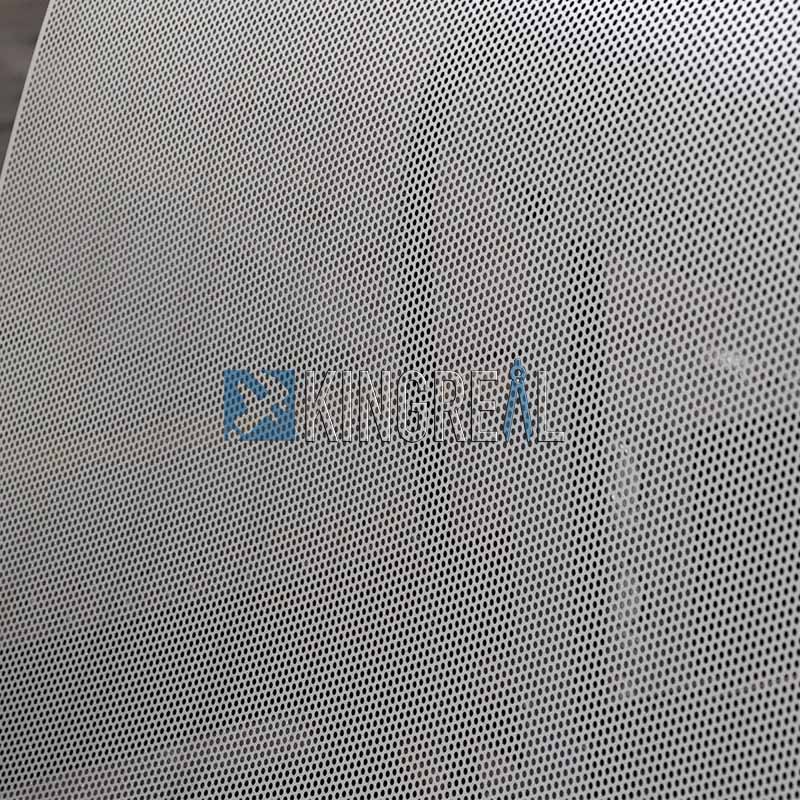

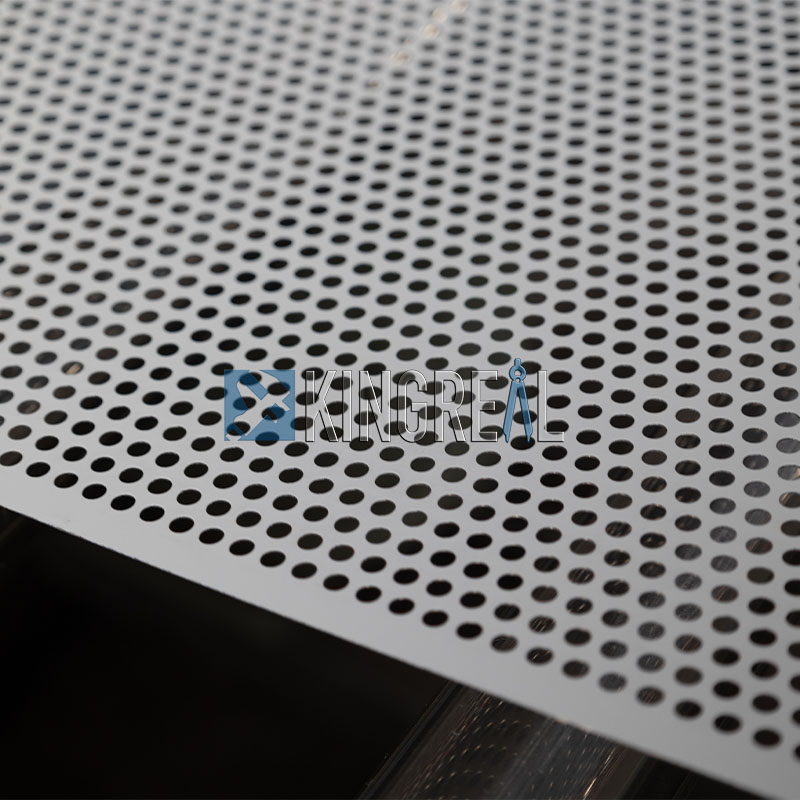

Perforierte Spulen werden auch häufig in der Industrie verwendet, beispielsweise für Trennwände, Gehäuse, Beschilderungen, Sicherheitsschutz, Bildschirme usw.
Aufgrund der steigenden Nachfrage nach perforierten Spulen auf dem Markt sind bedarfsorientierte Fabriken ständig auf der Suche nach Perforationslinien, die zu ihren Produkten passen. Deshalb wird KINGREAL dafür sorgenKomplettlösungen für perforierte Spulen-Produktionslinien, um den Produktionsanforderungen verschiedener Kunden gerecht zu werden.
Zum Beispiel:
Für die Blechform- oder abgehängte Deckenfabrik zur Herstellung perforierter Metalldeckenplatten oder anderer verwandter Platten.

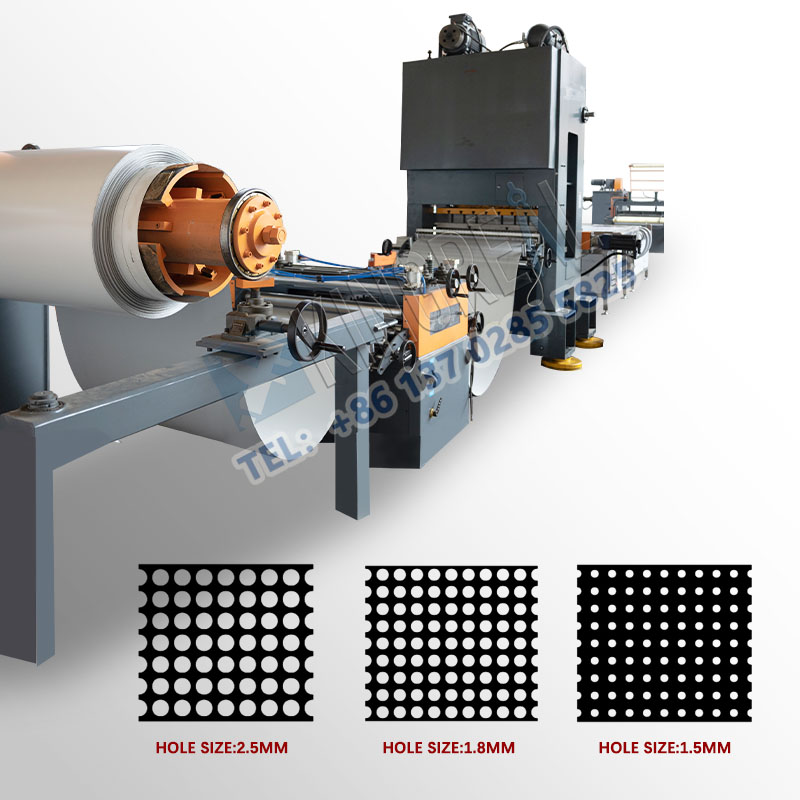

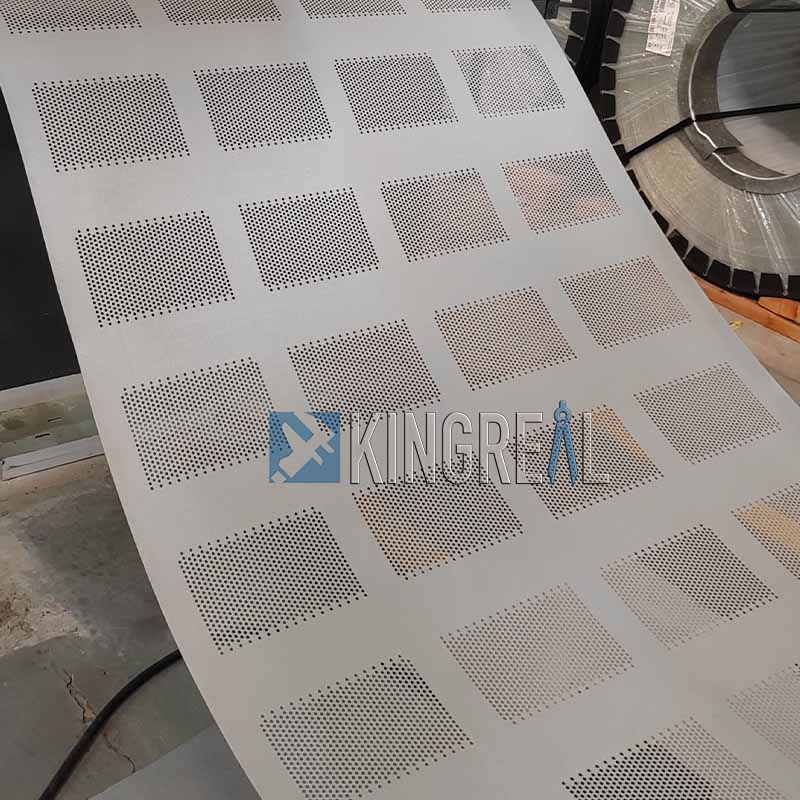

Die Coil-Perforationslinie ist speziell für die Produktion von perforierten Coil-Rohmaterialien konzipiert. Der grundlegende Prozess besteht darin, das Coil abzurollen, zu stanzen und schließlich zu perforierten Coil-Rohmaterialien aufzuwickeln. Das perforierte Rohmaterial wird in einer Vielzahl von Branchen eingesetzt.
Für unterschiedliche Produktionsanforderungen verfügt KINGREAL auch über Ingenieure, die sich auf kundenspezifische Designs konzentrieren. Die gesamte Stanzlinie kann beispielsweise in Kombination mit einer Blechentfettungsmaschine und einer Akustikvliesklebemaschine usw. verwendet werden.

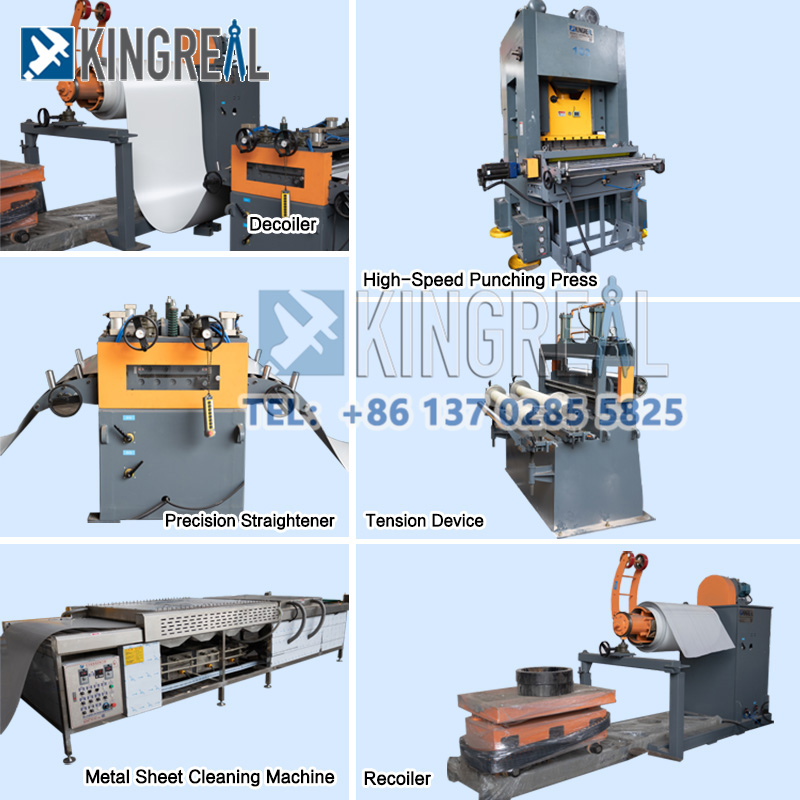

Hauptkomponentendetail der perforierten Spulenproduktionslinie:

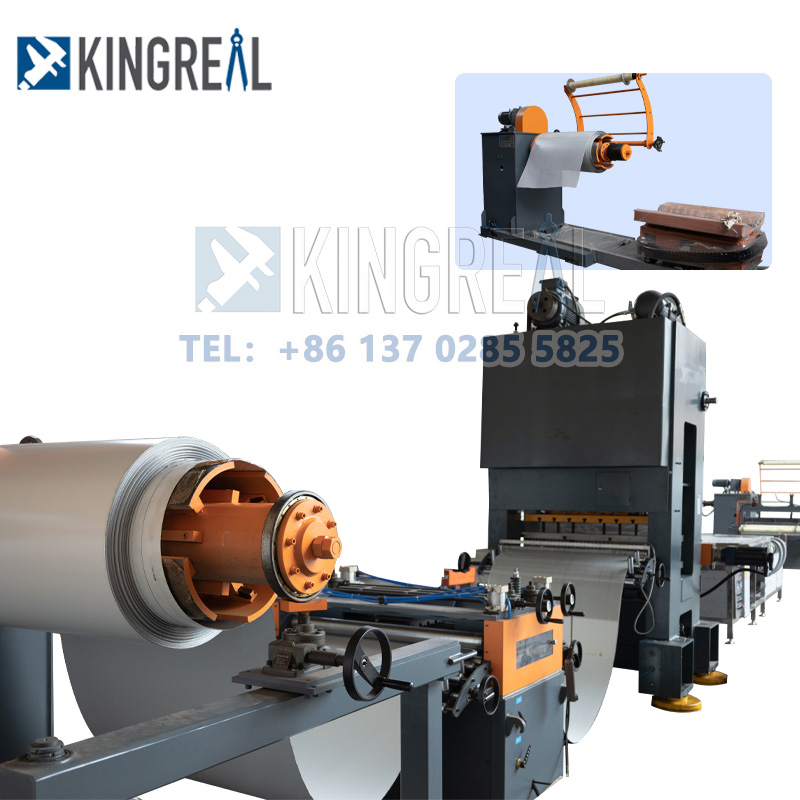

Zur Anpassung an wechselnde Anforderungen bieten wir eine hydraulische Abwickelhaspel und eine manuelle Abwickelhaspel mit integriertem hydraulischem Kernausdehnungssystem an.
Zusätzlich ist eine Trolley-Option für die vollautomatische Metallbeladung erhältlich.
Das Gerät ermöglicht ein hochpräzises Richten. Wir haben die Anzahl der Genauigkeitsrollen um zwei erhöht, um zu überprüfen, ob die Materialien gerade sind. Dadurch wird die Präzision der Endprodukte erhöht.
Nivellierrollen bestehen aus 40Cr-Rundstäben, die einer thermischen Veredelung, Hochfrequenzabschreckung, doppelter Galvanisierung und präzisem Schleifen unterzogen wurden. Sie sind glatt, makellos, härter als HRC 62 und werden über vier Gewindestangen gesteuert.

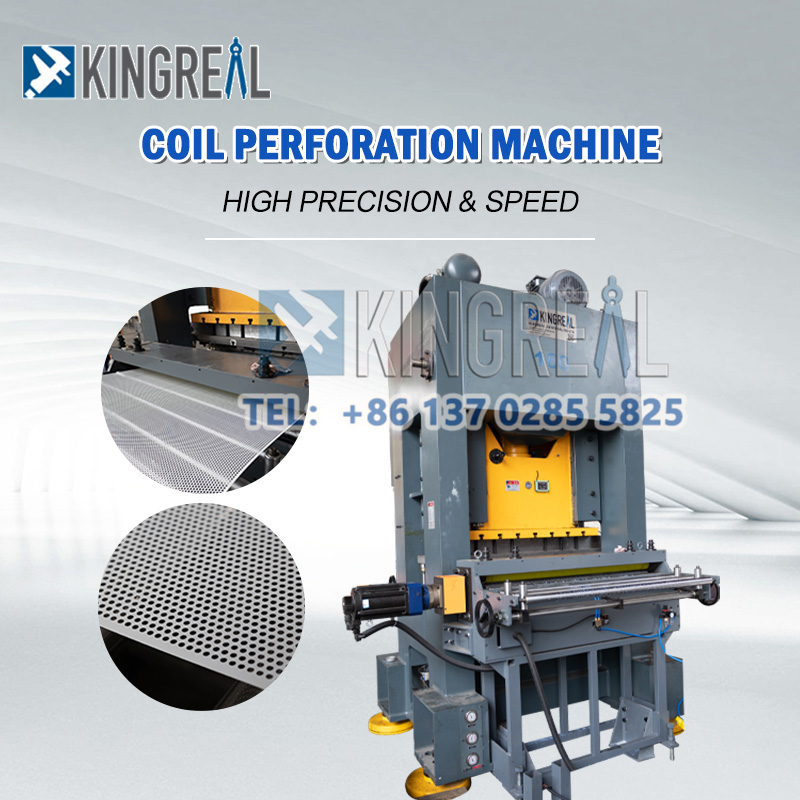

Durch Druck auf eine Matrize, in der das Werkstück gehalten wird, kann eine Stanzpresse die Größe oder Form eines Materialstücks, häufig Blech, verändern. Die Form, die auf dem Werkstück erzeugt wird, wird durch das Design und die Struktur der Matrize bestimmt.
Eine Stanzpresse besteht aus zwei zusammenwirkenden Teilen: dem Stempel, der mit dem hin- und hergehenden Stößel der Maschine gekoppelt ist, und der Matrize, die auf einem flachen Bett oder Amboss befestigt ist, der parallel zum Weg des Stößels verläuft.

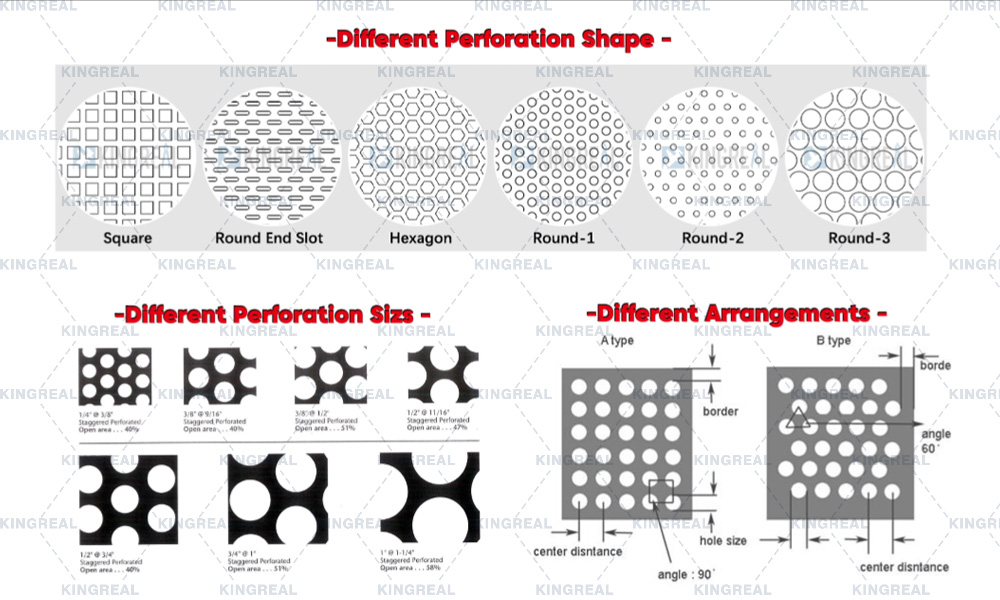

KINGREAL-Stanzwerkzeuge können individuell gestaltet werden, um den unterschiedlichen Lochanforderungen der Kunden gerecht zu werden, und können ausgetauscht werden.
Technische Spezifikation der Coil-Stanz-Stanzlinie
|
Maximale Prägebreite |
1,25m |
|
Stanzgeschwindigkeit |
45-70 Mal/Min |
|
Maximale Prägedicke |
2,0 mm |
|
Aspekt |
2500x1800x2000mm |
|
Kontrollweg |
digitale Steuerung |
|
Leistung |
7,5 kW |
|
Gewicht |
5500 kg |
Arbeitsprozess der Perforationslinie für Metalldeckenfliesen
Hydraulische Abwickelhaspel → Hochpräzise Richtmaschine → Hochgeschwindigkeits-Portalperforationsmaschine → Kerb- und Scherpresse → Ausgabetisch
Vorteil der StanzschneidelinieWir verwenden erstklassige ausländische Elektrogeräte wie japanische Yaskawa NC-Servovorschubgeräte, FATEK-SPS und MCGS-Touchscreens, um den stabilen und unterbrechungsfreien Betrieb unserer Geräte zu gewährleisten.
Selbstentwickelte Software, die wir in unsere Computer integriert haben, macht sie leistungsfähiger und professioneller. Darüber hinaus sind wir in der Lage, eine mehrsprachige Bedienoberfläche in Sprachen wie Englisch, Spanisch, Russisch und anderen anzubieten.
Dadurch sind unsere Geräte einfacher zu bedienen und bieten ein besseres Benutzererlebnis.
