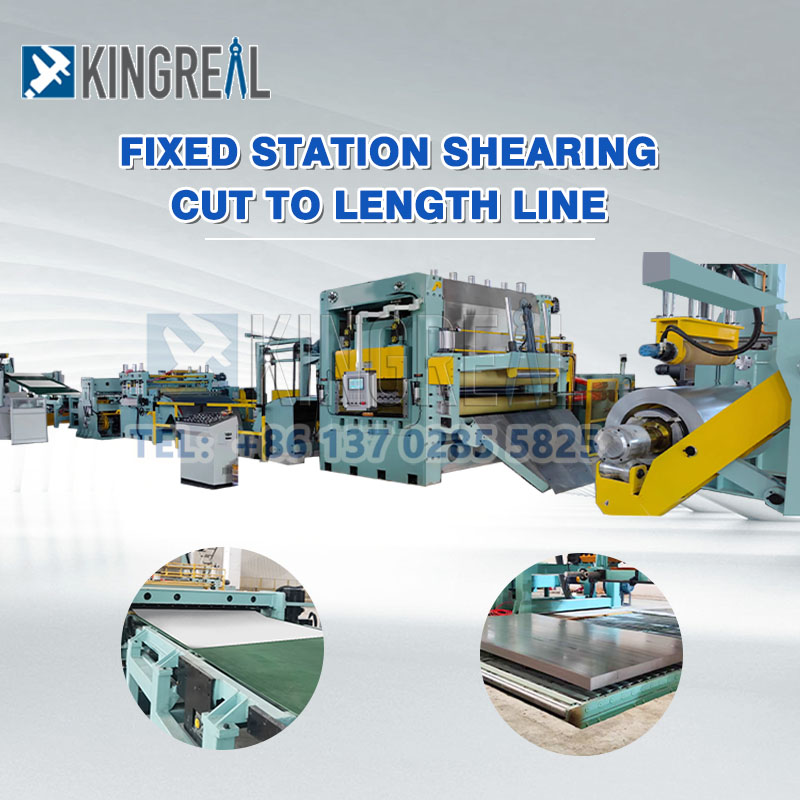

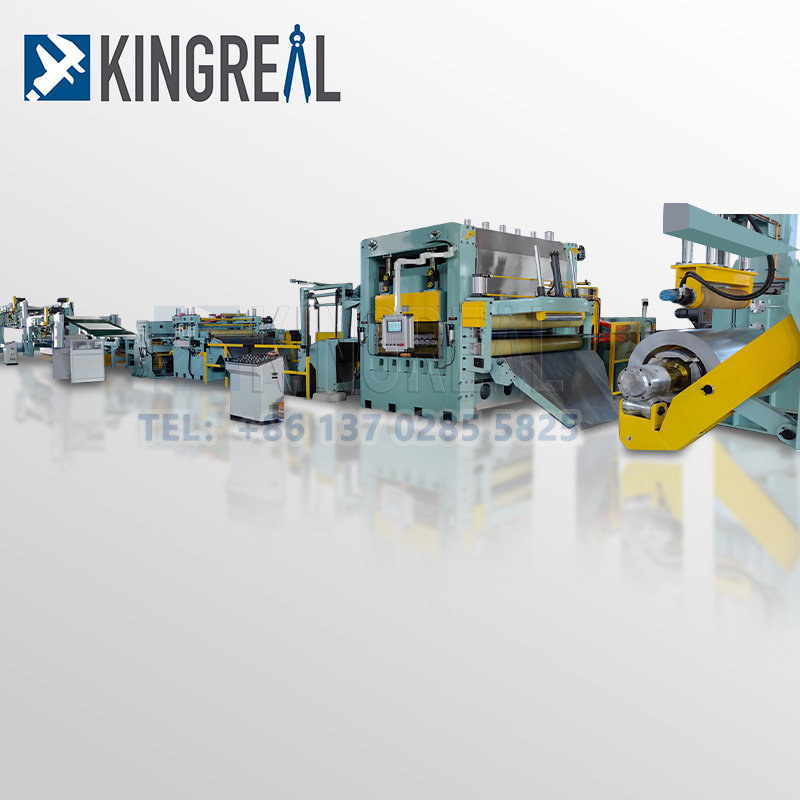

0,3-2 1600 mm Stahlschnitte zur Längenlinie kann von Kingreal Machinery geliefert werden, mit dem die unterschiedliche Materialspule auf bestimmte Breitenblechplatte geschnitten wird. KingReal kann professionelles Programmdesign, jüngstes Angebot und professionelles After-Sales-Teamservice anbieten. Willkommen bei uns!
Kingreal Steel cutZu lEnglische Linie Geeignet für das unterschiedliche Material (wie Stahl, Metall, Edelstahl und Aluminium) mitDicke 0,3-2 mmund dieBreite kann 1600 mm erreichenBlechplatte, um den Schnittteil für den Kunden zu verarbeiten’s spezifisches Bedürfnis.
Die Ausrüstungskonfiguration der Ausschnitte zur Länge der Länge ist flexibel. KingReal kann Herstellungsmaschinen herstellen, die speziell auf Ihre Anforderungen zugeschnitten sind. Um bestimmte Bedürfnisse zu erfüllen, erstellte KingReal einen Touchscreen, mit dem Benutzer die Länge und Anzahl der zu schneidenden Spulen einstellen können. Die automatische Leitung mit fester Länge verwendet einen Servomotor, um die Länge zu messen, um die Richtigkeit der erzeugten Waren zu gewährleisten.
|
NEIN |
Komponentenname |
Nummer |
|
1 |
Spulenladenwagen |
1 Einheit |
|
2 |
Hydraulischer Deziler |
1 Einheit |
|
3 |
Schleife |
2 Einheiten |
|
4 |
Seitenführung Gerät |
1 Einheit |
|
5 |
GlättchenmaschIne |
2 Einheit |
|
6 |
HochgenauigkeitsschermaschIne |
1 Einheit |
|
7 |
TransportTfähig |
1 Einheit |
|
8 |
PneumatischSTack |
1 Einheit |
|
9 |
Hydraulikkontrollsystem |
1 Set |
(Die Teileliste dient nur als Referenz und muss entsprechend den Anforderungen des Kunden angepasst werden.)
|
Maschinenname |
Steelcutzu lEngleslIne |
|
Spulenmaterial |
Stahlblech（Andere können Versorgung sein |
|
Maximale Spulendicke |
3mm |
|
Maximales Spulengewicht |
1600 mm |
|
Maximale Spulenhöhe |
20 Tonne |
|
Spule I.D |
508 mm, 610 mm, 760 mm |
|
Spule O.D. |
≤2000 mm |
|
Maximale Schneidlänge |
24m |
|
Schnittgeschwindigkeit |
60 m/min |
|
Toleranz schneiden |
±0,01 mm |
|
Elektrisches Steuerungssystem |
SPS automatische Steuerung |

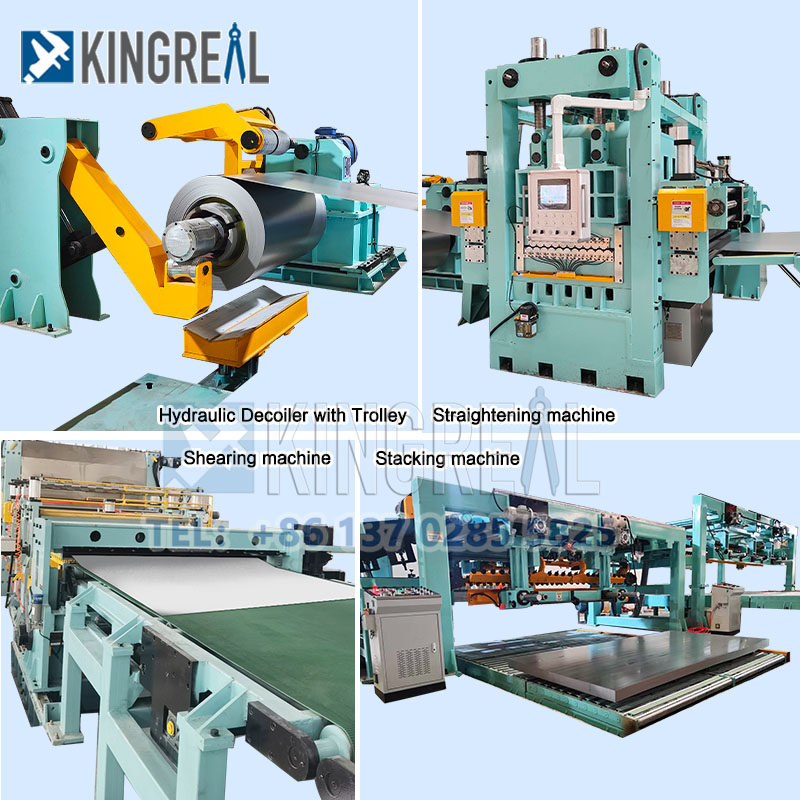

Spulenladewagen - hydraulischer Dekoiler - Fütterungsführerplattenanpassung - Prise -Maschine - Schleife - Hochgeschwindigkeitsschur - Stapel
|
Komponentenname |
Beschreibung |
Spezifikation |
|

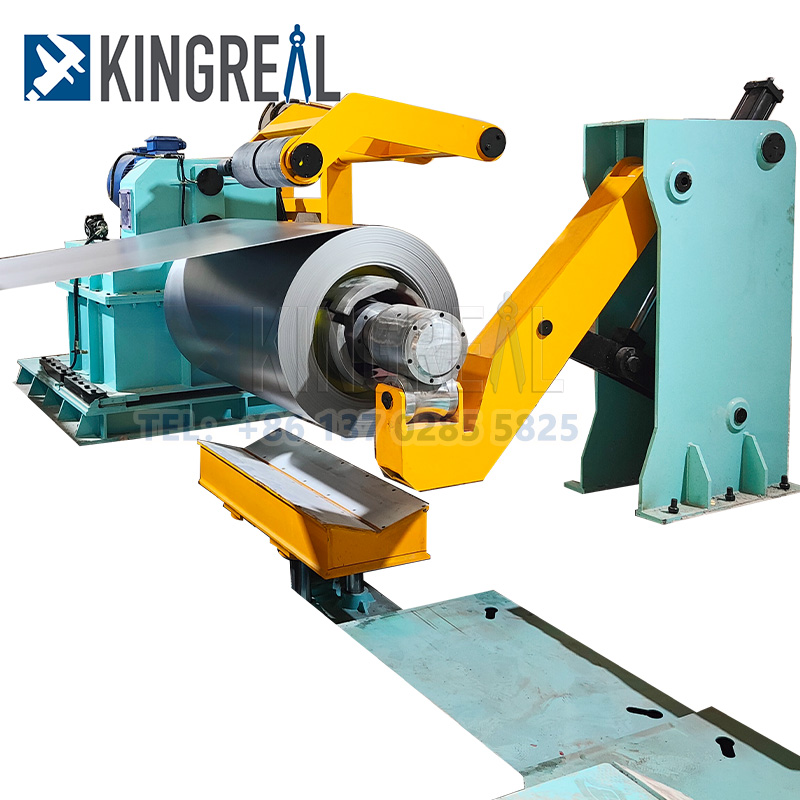

Hydraulischer Deziler |
Mit dem Ladeabschnitt wird das Blech zum Scheren in die Schermaschine versetzt. NEINrmalerweise werden hydraulischen Belastungsmechanismus verwendet, der die automatische Belastung realisieren und die Ladegeschwindigkeit und -position durch Sensoren steuern kann, um sicherzustellen, dass die Metallblätter genau in den Scherbereich gelangen. |
1. Power: 7,5 kW
2. Geschwindigkeitsreduzierer: X95 Zwei Stufen cycloidaler Nadelrad Reduzierer |
|

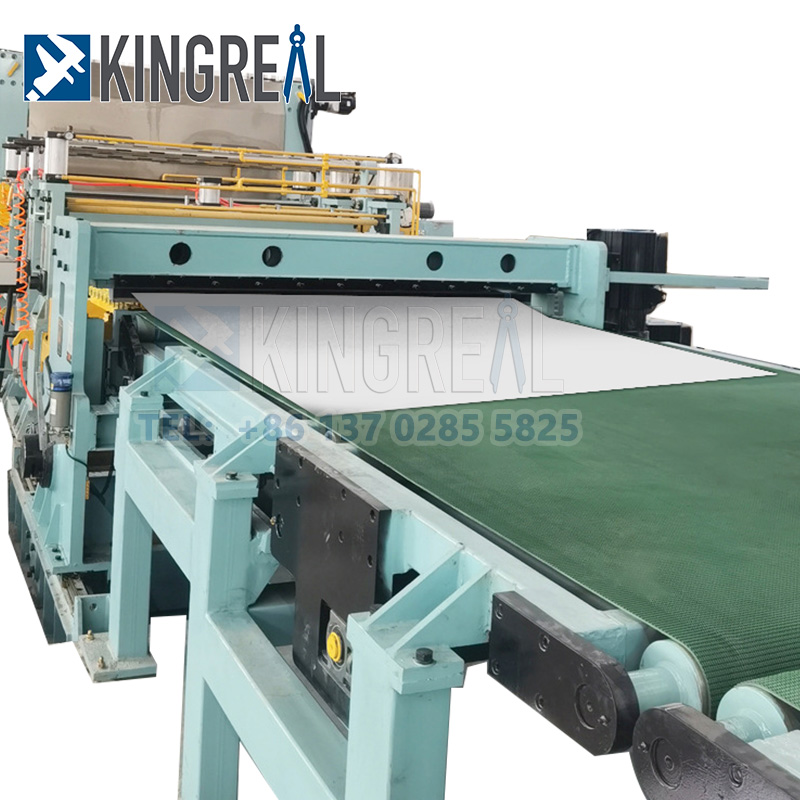

Fly -SchermaschIne |
Das Schneidwerkzeug ist die Schlüsselkomponente der Schwermetall -Scherlinie -Maschine, normalerweise besteht aus oberem Messer und unteren Messer. Die Messer bestehen aus hochwertigem Legierungsstahl mit hoher Härte und Verschleißfestigkeit.
Die Lücke zwischen dem oberen Messer und dem unteren Messer kann entsprechend der Dicke des Metallblechs eingestellt werden, um den Scher -Effekt und die Qualität des Schnitts zu gewährleisten. |
Kann sich auf die obige Tabelle beziehen
12x2500 hydraulisches Scheren 22 kW |
|
Hydrauliksystem |
Die Schwermetall -Scherlinie -Maschine ist mit einem fortschrittlichen elektrischen Steuerungssystem ausgestattet, einschließlich SPS -Controller, Schnittstelle zwischen Touchscreen -Bediener und Sensoren.
Durch das Steuerungssystem kann der automatische Betrieb und die Überwachung der Maschine realisiert werden, und die Scherparameter können eingestellt werden, um die Stabilität und Sicherheit des Scherprozesses sicherzustellen. |
1. Fluss: L = 40 l/min 2. Druck: p = 12mpa 3. Kraft: 7,5 kW
|

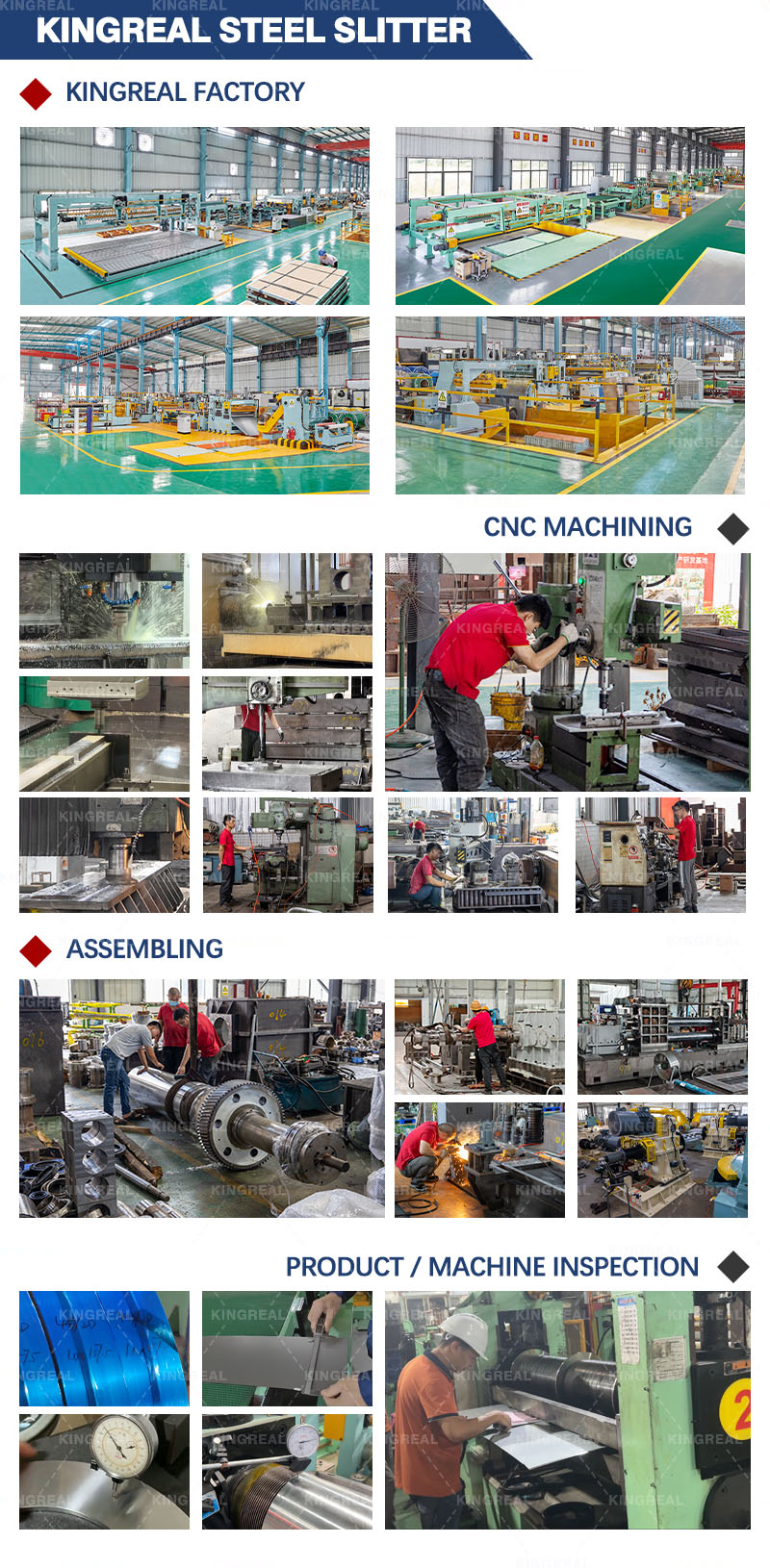

KingReal verfügt über ein eigenes Produktionswerk, das einen Rahmen -Casting -Laden, einen CNC -Kontrollgeschäft, einen Teile -Bearbeitungsgeschäft und einen Montagegeschäft umfasst. Um die Produktionsqualität der Maschinen zu gewährleisten, wird die gesamte Linie in der Fabrik getestet und angepasst. KingReal begrüßt alle Kunden, um unsere Fabrik zu besuchen.
2023 Kingreal hat verschiedene Arten von erfolgreich transportiertSpulenschlitzmaschIneund CTL -Leitungsausrüstung in Länder wie Saudi -Arabien, Russland, Indien und die Türkei.Sie können mehr über das Projekt erfahren, indem Sie hier klicken.
