KINGREAL ist einer der führenden Hersteller von Zuschnittlinien für dicke Bleche, der Spulendicken von 6 bis 20 mm, Spulengewichte von bis zu 30 Tonnen und mehr verarbeiten kann. Schwere, auf Länge geschnittene Linie – 2024 KINGREAL
Ablänganlage für schwere Bleche – 2024 KINGREAL bietet sowohl Ablänganlagen, Hochgeschwindigkeits-Ablängmaschinen, einfache Ablänganlagen als auch diese Ablängmaschinen für schwere Bleche, mit denen warmgewalzter Stahl präzise auf Länge geschnitten werden kann , kaltgewalzte Stahl-, Edelstahl-, Siliziumstahl- und andere Metallspulen mit automatischer Stapelvorrichtung für einen vollautomatischen Produktionsprozess.
Aufgrund seiner hohen Festigkeit, guten Zähigkeit, einfachen Verarbeitung und Umformung sowie guten Schweißbarkeit werden dicke Blechspulen in verschiedenen Industriebereichen häufig eingesetzt, um den Anforderungen verschiedener Branchen gerecht zu werden. Die Nachfrage nach Zuschnitten für schwere Bleche nimmt zu, die Verarbeitung dicker Blechspulen für die höheren Anforderungen der Ausrüstung, von der Nivellierung der Abwickelausrüstung bis hin zum Scheren und Stapeln. Die Anforderungen an den Tragbereich sind deutlich höher als bei anderen Blechdicken.

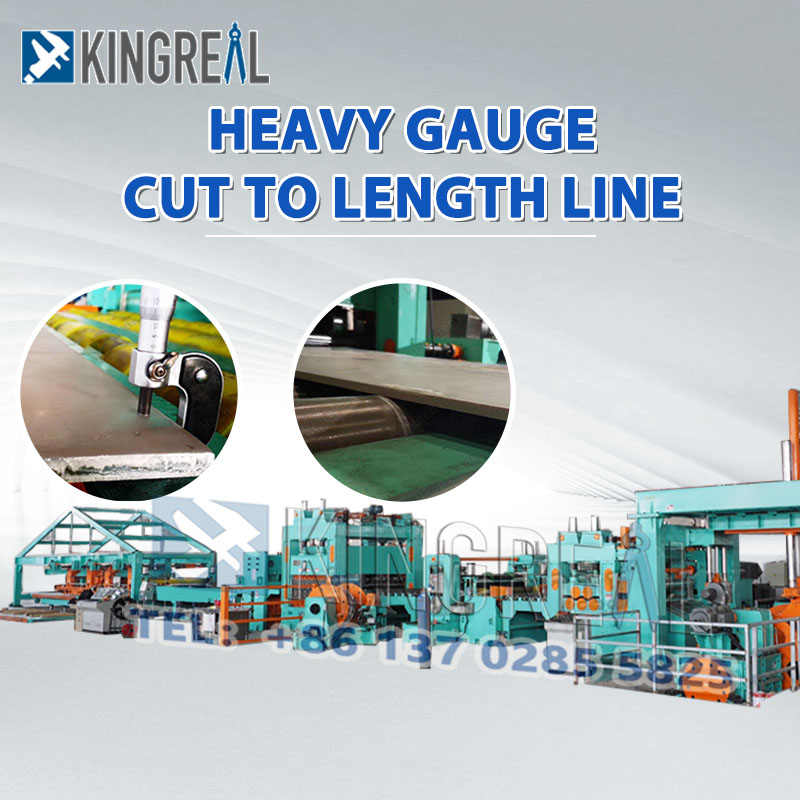

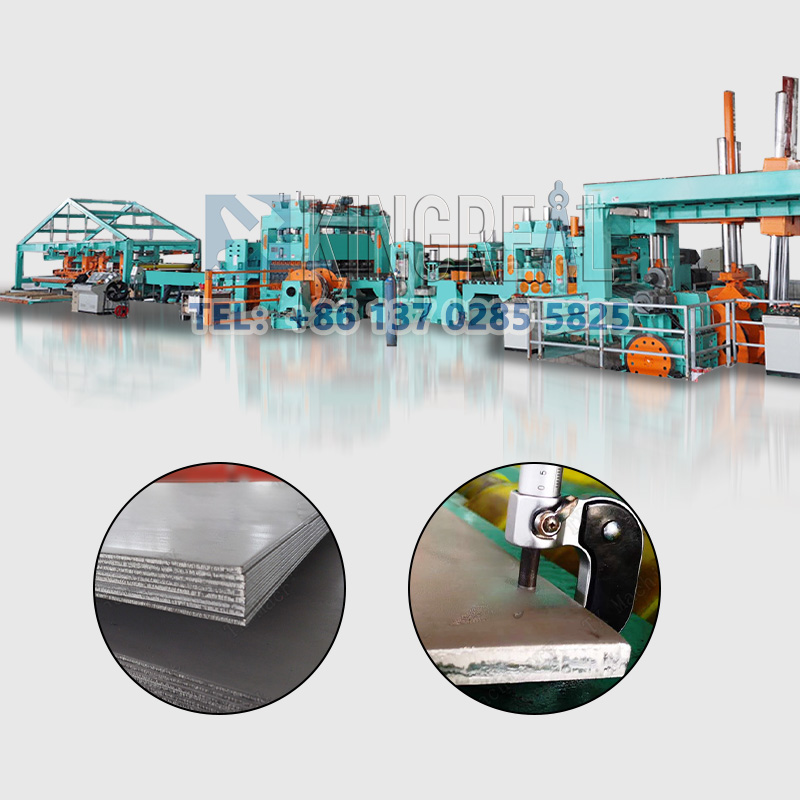

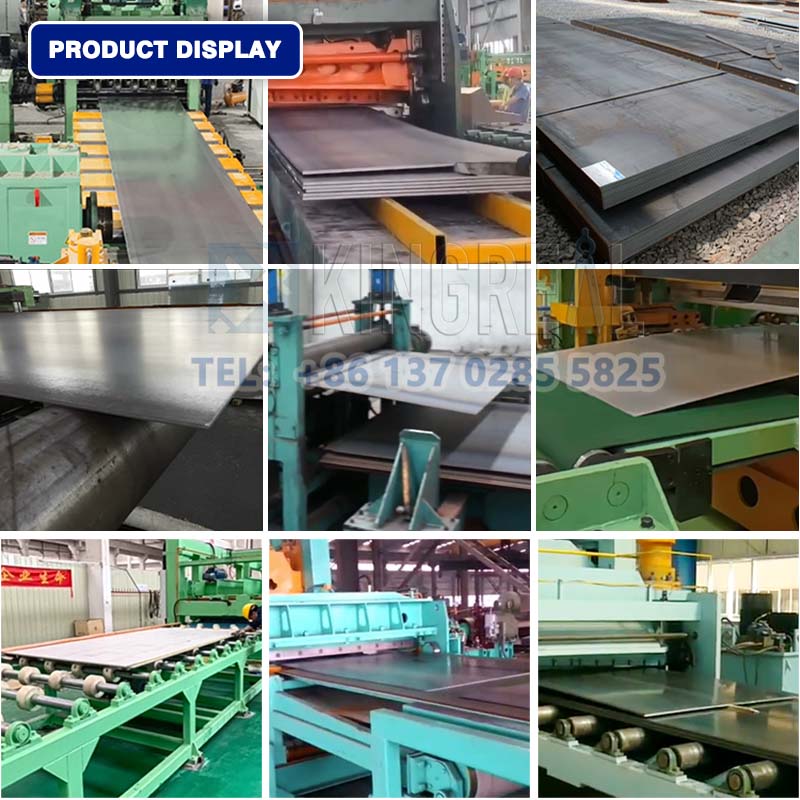

Die KINGREAL Heavy Gauge Cut-to-Length-Linie wurde speziell für die Verarbeitung von Coils mit einer Dicke von bis zu 6-20 mm durch Abwickelhaspel, Richtmaschine, Messen, Ablängen und Stapeln entwickelt.
Name |
Detail |
Rohstoff |
Q235 HR |
Blechdicke |
5,0–20,0 mm |
Blattbreite |
900–2000 mm |
Nettobreite der Maschineneingabe |
2000mm |
Außendurchmesser der Spule |
Φ1000~Φ2200mm |
Innendurchmesser der Spule |
Φ550~Φ760mm |
Maximales Spulengewicht |
30T |
Stapellänge |
1000~12000mm |
Entscheidungsgenauigkeit |
≤±1,5 mm/3 m |
Diagonale Genauigkeit |
≤±1,5 mm/3 m |
Nivelliergenauigkeit |
≤±2,0 mm/M |
Betriebsgeschwindigkeit |
0~25 m/min |
Gesamtleistung |
~500KW |
Höhe der Maschinenmitte |
1000mm |

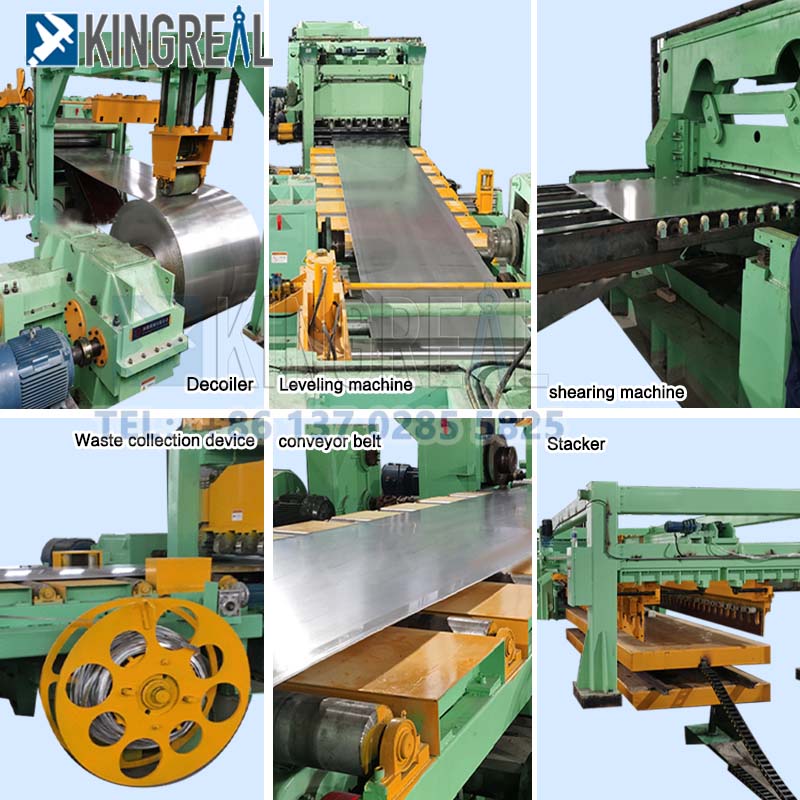

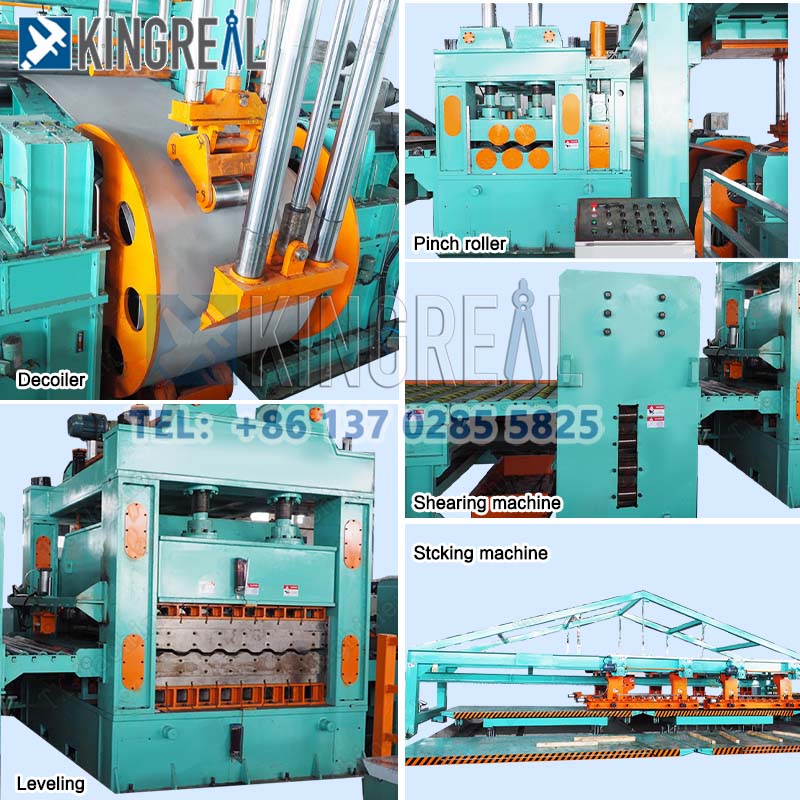

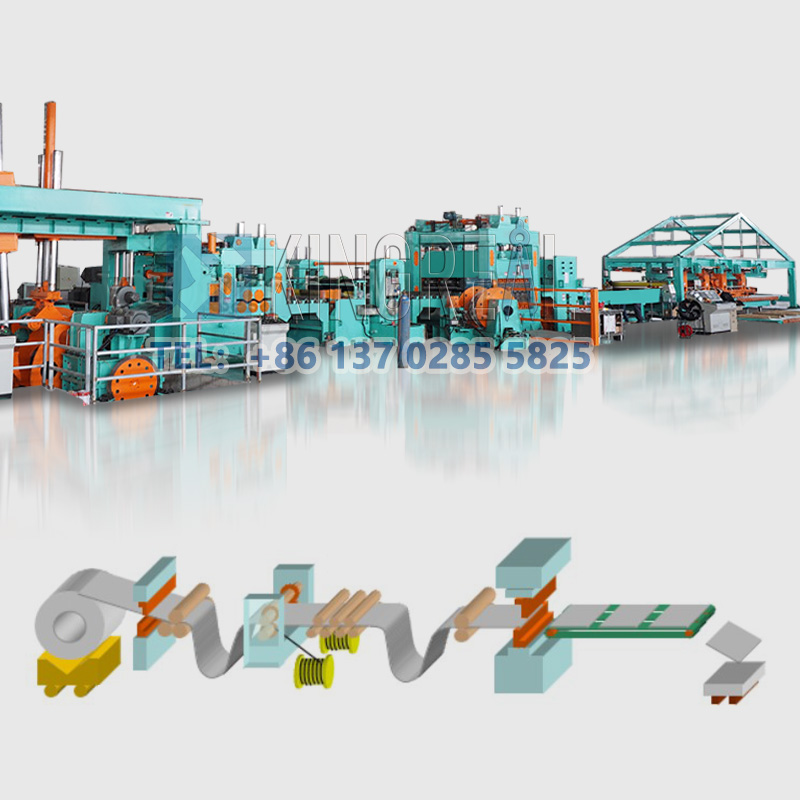

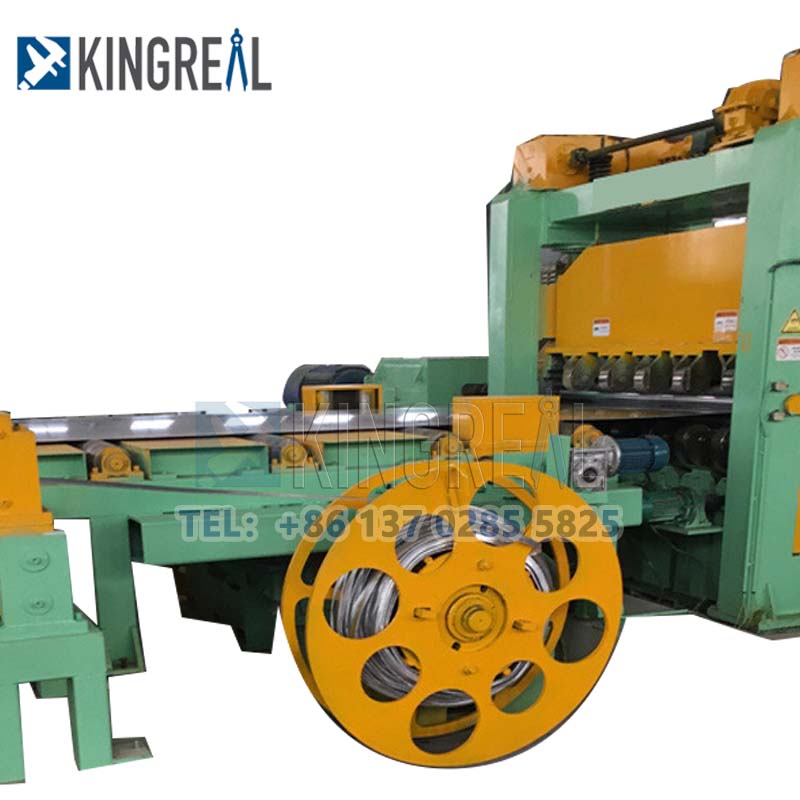

Hydraulische Abwickelhaspel – Rahmen-Hydraulik-Pilotmaschine – Sieben-Walzen-Richtmaschine – Doppelkopf-Trimmer – Schrottsammler – Elf-Walzen-Richtmaschine – Pneumatische Formatvorrichtung – Tailboard-Zuführung – Hydraulische Schneidemaschine – Stapelmaschine

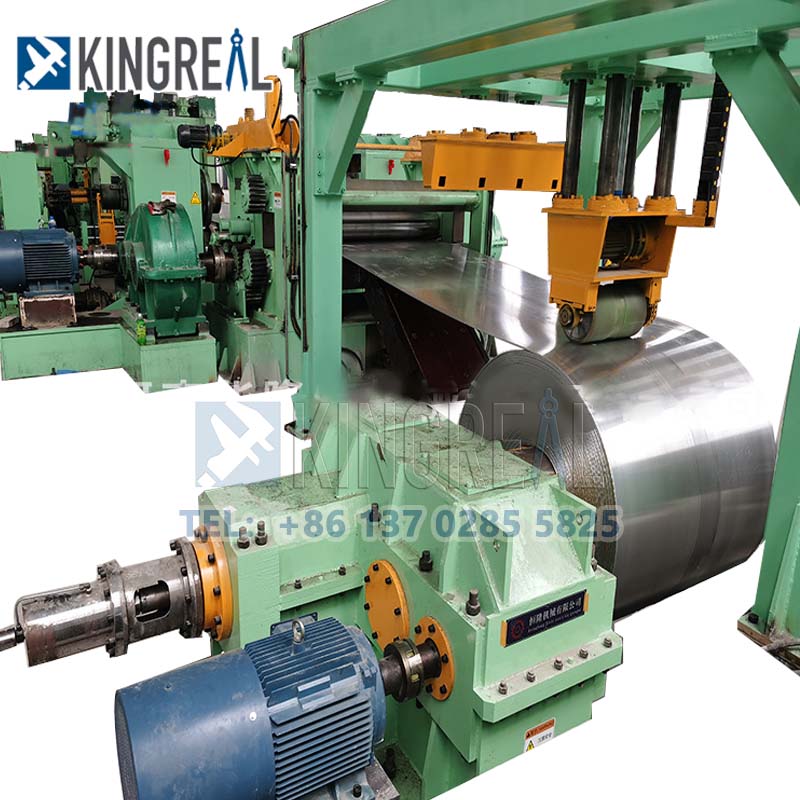

a.Kapazität: 30T
b.Bremsenspezifikationen: 4-DBH205
c.Hubhub des Materialrahmens 650 mm (Direkt an die Haspel anheben, kann zum Entfernen der Materialstahlauskleidung kommen)
d. Durch den Einsatz eines Doppellager-Doppelkegel-Oberdruckmechanismus zum Festklemmen der Stahlspule wird die Bewegung des zweiten Endes der Maschinenbasis durch Hydraulikzylinder angetrieben und hat die Funktion der gleichzeitigen Antriebszentrierung, der Spindel am zweiten Ende der Abwickelhaspel ist mit einer pneumatischen Scheibenbremsvorrichtung ausgestattet.
Es übernimmt die Struktur der Zwei-Rollen-Klemmung und -Zuführung sowie der Fünf-Rollen-Nivellierung. Der Motor treibt die oberen und unteren Rollen über das Reduzierstück und den Verteilerkasten über die universelle Verbindungswelle an, die Einstellung und das Herunterdrücken der oberen Rolle für den Vorschub erfolgt über den Hydraulikzylinder, und die Einstellung und das Herunterdrücken der oberen Rolle für die Nivellierung erfolgt über den Hydraulikzylinder durch die elektrische Energie. In Anbetracht des synchronen Betriebs der Vorschulmaschine und des Nivelliergeräts wird die Motorsteuerung durch das DC-Steuerungssystem der amerikanischen PARKER590C-Serie gesteuert. Die universelle Verbindungswelle übernimmt die industrielle Universalwelle der Mühle.
Nivellierwalzendurchmesser: Φ220 mm
Abstand der Nivellierwalzen: 260 mm
Anzahl der Rollen: 2+5 Rollen
Rollenmaterial: GCr15-Schmiedestahl mit gehärtetem und mittelfrequenzgehärtetem Stahl (HRC60)
Hauptmotorleistung: 132 kW Gleichstrom
Motorleistung zur Verstellung: 2–7,5 kW
Hauptreduzierer: JZQ850
Einstellreduzierer: 2-BWY4 Schwenkreduzierung
a.Funktion: Verhindert, dass das Blech beim Laufen aus der Form läuft, und reguliert das Blech in die Nivellierungshauptmaschine. Es besteht aus Maschinenbasis, Begrenzungsrolle, Stützschlitten, Führungsrolle und Einstellvorrichtung. Auf beiden Seiten der Blattbreitenrichtung sind vertikale Führungsrollen vorgesehen, und der Führungsrollenrahmen ist am jeweiligen Schlitten befestigt, der den Schlitten auf der Führungssäule durch den Motor mittels der Drahtstange in Richtung der Blattbreite bewegt Mutternzahlung, um sich an die unterschiedlichen Blechbreiten anzupassen. Die Verstellung erfolgt motorisch.
b.Einstellbereich: 900–2000 mm
Führungsrollenmaterial: Gcr15 (HRC60)
Verstellmotor: 2~3KW
Einstellreduzierer: 2-WPDKS135Schneckenreduzierer

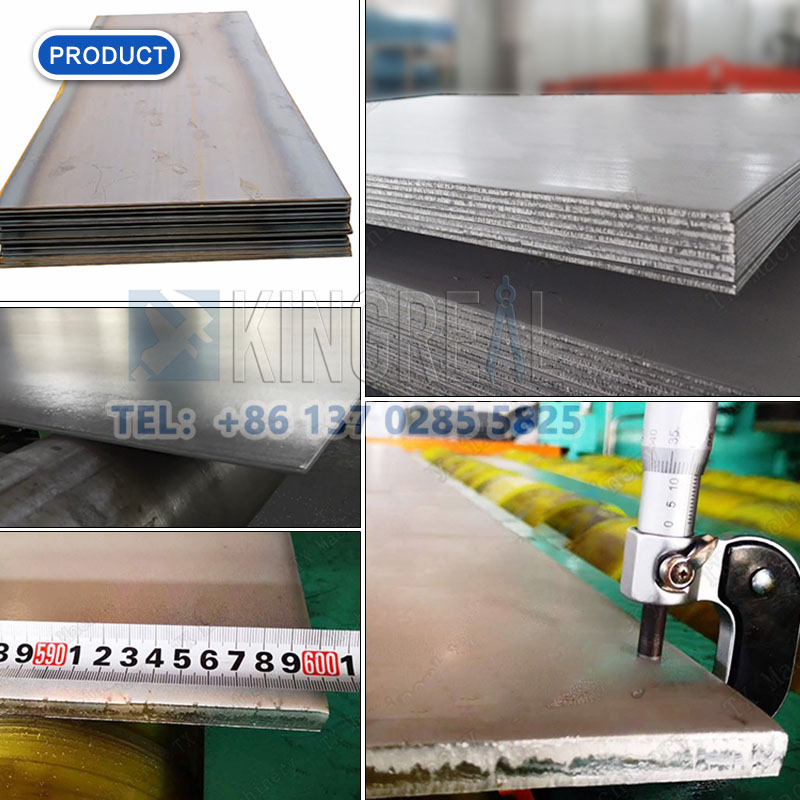

Funktion: Die Schermaschine erfüllt hauptsächlich die Aufgaben Kopfschneiden, Schwanzschneiden, Seitenbeschneiden, Längsscheren und Längsschnittscheren.
Material adaptability: It is suitable for steel plates of different thickness and materials, such as ordinary carbon steel, high-quality low alloy steel, alloy steel, pipeline steel and stainless steel plate.
Automatisierungsgrad: Der gesamte Prozess läuft automatisch ab, wodurch manuelle Eingriffe reduziert und die Produktionseffizienz verbessert werden.
Genaue Messung: Mit hochpräziser Messung, um eine genaue Schnittgröße zu gewährleisten.
Einstellung des Schermesserspalts: Der Seitenspalt des Schermessers kann angepasst werden, um die Schnittqualität sicherzustellen.
a.Modell: Hydraulische Bremse
b. Hübe pro Minute: 8–12 Mal
c.Klingenmaterial: Cr12Mov
d.Motorleistung: 55 kW
Futterstation:
a.Es besteht aus einem Rahmen, einem Schwenkrollentisch, einer Förderrollenbahn und einem Aggregat. Seine Funktion besteht darin, die flache Platte in die Wurfmaschine einzuführen.
b.Motor: 7,5 kW
c.Reduzierer: BWY4 Swing-Reduzierer
Hauptzubringer:
a.Es besteht aus Maschinenbasis, Platte, Schieber, Wurfrolle und Antriebseinheit. Heben und Senken der Oberwalze des Wurfmaterials für pneumatische Umsetzung. Die Übertragung erfolgt mechanisch. Seine Funktion besteht darin, die Platte dem Yarding-Tisch zuzuführen.
b.Motor: 7,5 kW
c.Reduzierer: BWY4 Swing-Reduzierer
Stapeltisch: Er besteht aus miteinander verschweißten Stahlplatten und Stahlprofilen. Seine Funktion besteht darin, die kalibrierte flache Platte zu stapeln. Länge 12 Meter.
Pneumatischer Vorratsbehälter: Er besteht aus einem Satz Nivelliervorrichtungen für Längsgrenzen und drei Sätzen Nivelliervorrichtungen für Quergrenzen. Sowohl der Begrenzungs- als auch der Einstellmechanismus können an unterschiedliche Brettbreiten angepasst werden, und die Einstellung erfolgt manuell. Die materialrichtende Ausführung ist ein pneumatischer Antrieb.
|
|
|
