Die KINGREAL SLITTER 1650 mm Spulenschneide-Aufwickelmaschine ist eine Schneidlinie mit den meisten Funktionen, die Blechspulen mit einer Dicke von 0,3 bis 3 mm schneiden kann. Kontaktieren Sie uns für das neueste Angebotsprogramm
Die KINGREAL SLITTER 1650 mm Spulenschneide-Aufwickelmaschine ist für das Schneiden und Aufwickeln verschiedener Arten von Materialien wie Stahl, Aluminium, GI, Kupfer und Silizium konzipiert. Diese Coil-Schneidelinie ist eine der gebräuchlichsten Ausführungen von Stanzlinien und erfüllt die Anforderungen der meisten Anlagen zur Coil-Verarbeitung. Die verarbeiteten Spulenstärken reichen von 0,3 mm bis 3 mm und Breiten bis zu 1650 mm.
1. Doppelschneidekopf-Schneidemaschine
2. 10–20 mm dicke Stahlschneidemaschine
3. Coil auf Längenlinie zuschneiden
4. Produktionslinie zum Scheren von Abwickelhaspeln
5. Produktionslinie für perforierte Metallmaschinen
Rohmaterial |
||
NEIN. |
Name |
Spezifikation |
1 |
Material |
CR, Stahl, Aluminium |
2 |
Spulendicke |
0,3-3 MM |
3 |
Spulenbreite |
500–1650 mm |
4 |
Spulen-ID |
≤Φ2000mm |
5 |
Spulen-Außendurchmesser |
Φ508mm, Φ610mm |
6 |
Spulengewicht |
25T |
Spezifikation der Produktionslinie |
||
1 |
Schlitzstreifen |
25 Max |
2 |
Schneidemaschine |
0-200 M/Min |
3 |
Leistung |
380V/50Hz/3Ph |
4 |
Breitentoleranz |
≤±0,05 mm |
5 |
Bereich der Schrottkantenbreite |
2-10mm |
6 |
Fertigproduktgrate |
≤0,03 mm |

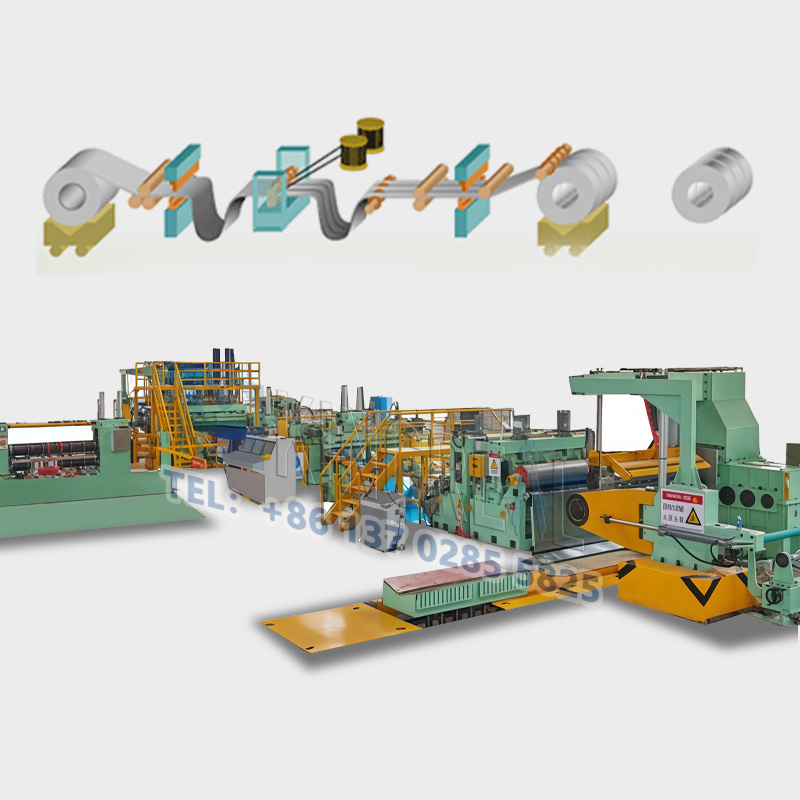

Wagen zum Laden des Coils – hydraulische vertikale Zentrierung der Abwickelhaspel – hydraulische Abwickelhaspel – Klemme und Hebel – Blechkopfschere – Schleifenbrücke – Längsschneidemaschine – Spannstation – Trennen – Umwickelmaschine
Struktur und Verwendung: Der Wagen dient zur Beschickung des Abwicklers und transportiert das Stahlcoil vom Lagertisch zur Haspel des Abwicklers. Der Wagen wird vom Hydraulikmotor gesteuert und das Heben wird vom Hydraulikzylinder gesteuert.
Hebemechanismus: Hydraulikzylinder und verschiebbare Vierführungssäulenstruktur, Hubkraft durch den Zylinder, der Zylinder fördert das Anheben des V-förmigen Trägertisches, um die Funktion des Auf- und Abwärtsfahrens der Stahlspule zu erreichen.
Fahrmechanismus: Hydraulikmotor und parallele Führungsschienenstruktur. Die Fahrkraft wird vom Hydraulikmotor bereitgestellt, sodass sich der Wagen horizontal entlang der Axialrichtung der Spindel der Abwickelhaspel bewegt. Jedes Ende der Schiene verfügt über einen Begrenzungsblock, um ein Entgleisen des Wagens zu verhindern.
Eine Funktion:
Tragen von Stahlcoils, Erweitern und Festziehen des Innendurchmessers von Coils, Abwickeln und Entladen oder Recycling von Coils.
Es stützt die Spulenplatte und sorgt für die Spannung des Stahlbands. Es besteht aus Rahmen, Spindel, sich ausdehnender und zusammenziehender Haspel, Abwickel- und Andrückvorrichtung, Hilfshalterung, Bremsvorrichtung und Antriebsteil.
B. Bauwesen
a) Hauptrahmen: Hergestellt aus Stahl, A3-Stahlplatte, geschmiedeter Lagersitz aus Stahl Nr. 45 nach dem Schweißen, wird durch die Glühqualitätsbehandlung nicht verformt;
b) Spindel: gebohrt aus 40Cr-Rundstahl mit einem Lochdurchmesser von 85 mm, gehärtet und anschließend feingedreht auf einen Arbeitsflächendurchmesser von 190 mm, Tragfähigkeit 25 Tonnen.
c) Heben und Schrumpfen der Spule: Verwendung einer Push-Pull-Erweiterungsspulenform vom Schiebertyp; vier gebogene Platten (Stahl Nr. 45), Drahtschneideschieberpaare, Erweiterungsdurchmesser: Ф470 mm–520 mm (plus Gummimanschette, um Ф610 mm zu erreichen); Die effektive Arbeitslänge der Spule beträgt 1650 mm. Der gesamte Dorn sorgt dafür, dass die Spule bei der Konzentrizität auf und ab läuft.

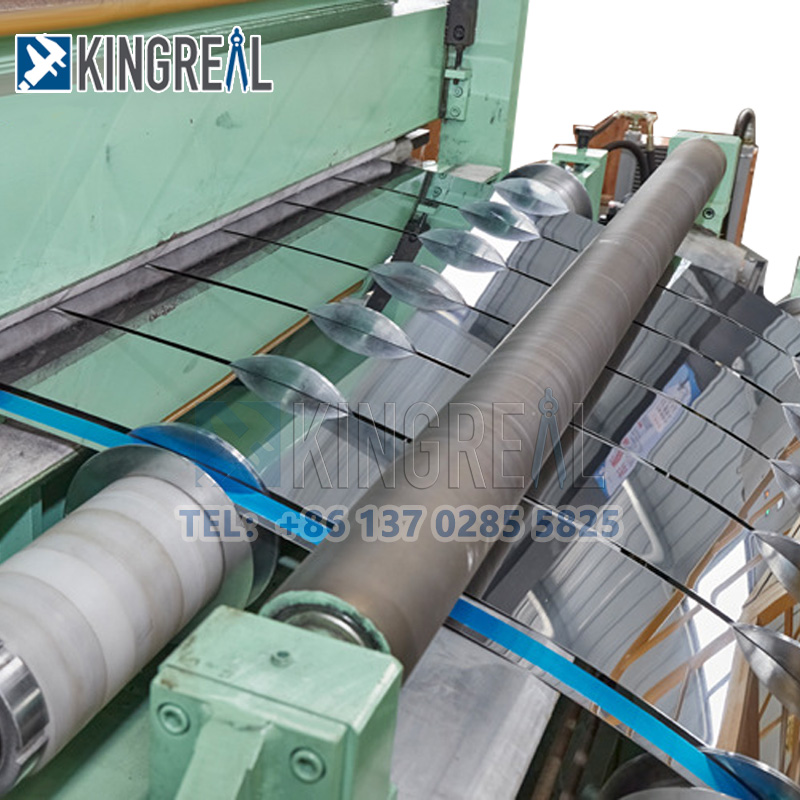

Strukturen |
Geschweißte Basis aus Stahlblech, Kraftgetriebe, Plakette und Rahmen |
Mengen |
1 Satz |
Schnittgeschwindigkeit |
200 M/Min |
Durchmesser der Fräserwelle |
Φ220mm×1900mm |
Material |
42CrMo |
Klingengröße |
Φ350mm×Φ220mm×10mm |
Hauptmotorleistung |
AC110Kw |
◆ Umfassendes Produktions-Know-how
Mit über 20 Jahren Produktions- und Vertriebserfahrung ist KINGREAL ein erfahrener Hersteller, der sich auf Schneidemaschinen spezialisiert hat. Das Unternehmen hat seine Maschinen erfolgreich in Länder auf der ganzen Welt geliefert, darunter Vietnam, die Türkei, Russland, Indien und die Vereinigten Arabischen Emirate. von den Kunden weithin anerkannt.
◆ Expertenteamstärke
KINGREAL verfügt über eigene Technik-, Vertriebs- und Produktionsteams. Wir können jeden Schritt des Prozesses professionell abwickeln, vom Verkauf über die Produktion bis zum Versand.
◆ Unterstützung nach dem Kauf angeboten
KINGREAL bietet Online- und Offline-After-Sales-Installationsdienste an, um die ordnungsgemäße Installation und den ordnungsgemäßen Betrieb der Maschine zu gewährleisten.
Zu den Online-Ressourcen gehören Video-Tutorials und umfassende technische Online-Anleitungen. Zu den Offline-Ressourcen gehört, dass KINGREAL Ingenieure in die örtliche Fabrik des Kunden schickt, um vor Ort Installationsanleitungen bereitzustellen.
