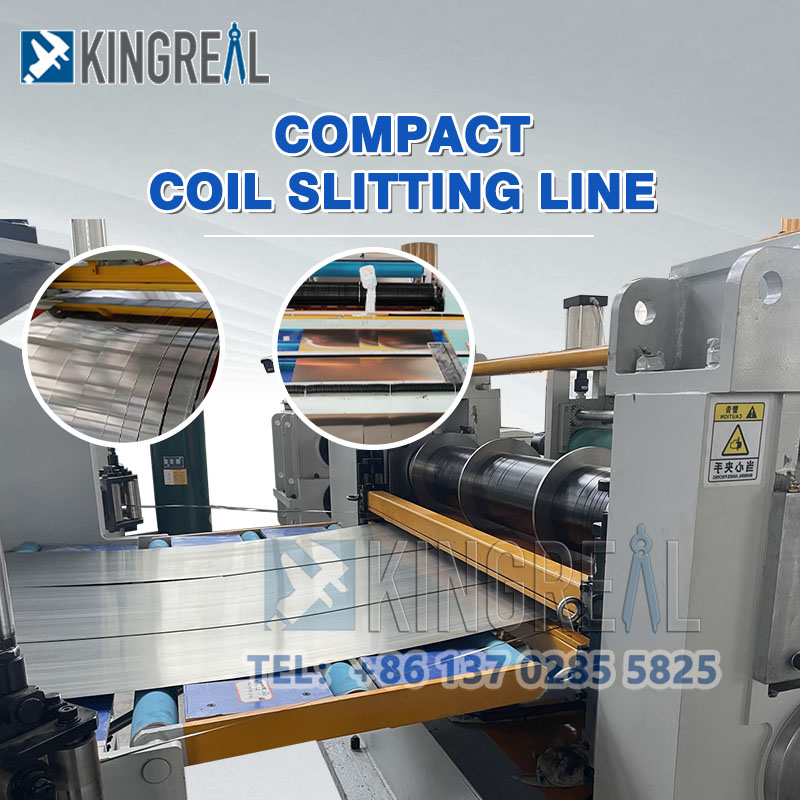

Eine einfache Coil-Schneidemaschine wird zum Schneiden der Bleche von breiteren Coils zu kleineren Coils im vertikalen Schnitt verwendet. Einfache Coil-Schneidmaschinen dienen zum Abwickeln der Bleche, nach dem Schneiden des Metalls und zum anschließenden Zurückspulen des geschlitzten Blechs. Als Lieferant von einfachen Coil-Schneidmaschinen bietet KINGREAL STEEL SLITTER die optimale Option als Hersteller von einfachen Coil-Schneidemaschinen entsprechend den von unseren Kunden gewünschten Parametern.
Video über eine einfache Spulenschneidemaschine
Beschreibung der einfachen Spulenschneidemaschine
Der KINGREAL STEEL SLITTER bietet eine einfache Coil-Schneidemaschine für Kunden mit geringerem Budget. Die einfache Längsschneidemaschine wird hauptsächlich zum Schneiden breiter Coils in bestimmte, vom Kunden benötigte, schmalere Coilstreifen und schließlich zum Zurückspulen der Produktionslinie verwendet.
KINGREAL STEEL SLITTER kann je nach Kundenwunsch einfache Längsschneidemaschinen mit beliebigen Eigenschaften und Kosteneffizienz liefern. Im Allgemeinen ist der Umfang der einfachen Längsschneidemaschinenlinie relativ groß, um breitere Spulen präzise schneiden zu können. Der entsprechende Veranstaltungsort und die Kosten werden schließlich teuer sein.
Die einfache Schneidemaschine eignet sich für eine Vielzahl von Materialien, darunter Kohlenstoffstahl, Edelstahl und verzinkter Stahl. Es kann schmale Streifen mit hoher Präzision und ohne Grate schneiden. Und die einfache Längsteilanlage verfügt über eine lange Lebensdauer und einen hohen Automatisierungsgrad, wodurch sie in der metallverarbeitenden Industrie weit verbreitet ist.
Um jedoch Kunden mit geringen Anforderungen an Genauigkeit und Spulenbreite gerecht zu werden, bietet KINGREAL STEEL SLITTER auch eine einfache Version der Metallschneidemaschine an, die sogenannte Simple Coil Slitting Machine. Unter der Voraussetzung, dass die einfache Längsschneidelinie die Bedürfnisse der Kunden erfüllen kann, kann versucht werden, die Ausrüstungsanforderungen zu vereinfachen.

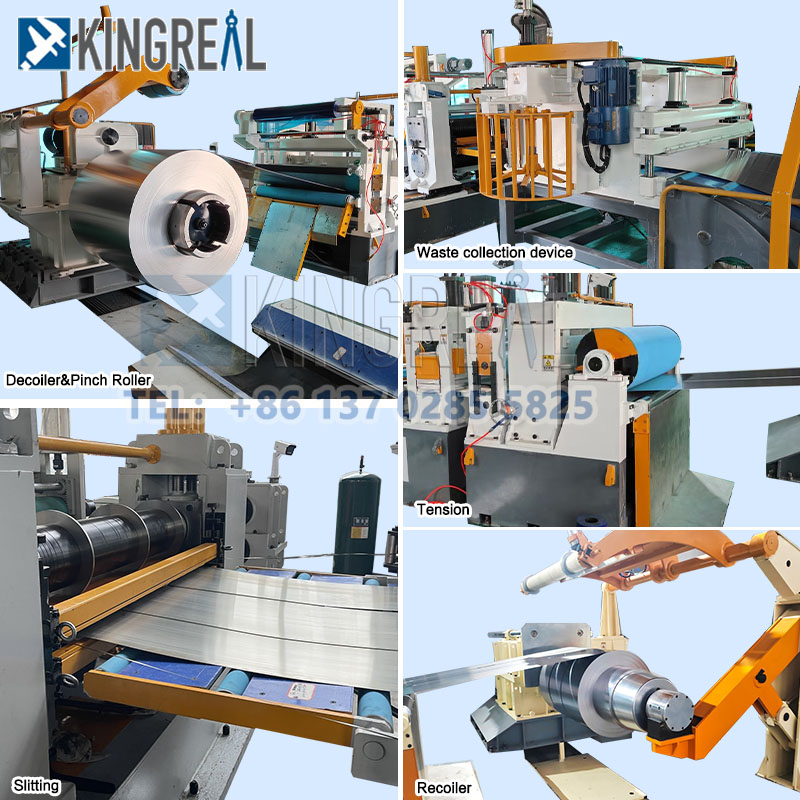

Die einfache Spulenschneidemaschine KINGREAL STEEL SLITTER umfasst hauptsächlich: hydraulische Abwickelhaspel, Schneidemaschine, Förderband, hydraulische Wickler. Diese einfache Längsschneidemaschine erledigt den Prozess des Schlitzens und Schneidens des Coils auf die erforderliche Größe und des anschließenden Rollens in das vorgegebene Profil. Gleichzeitig wickelt der Coiler den Stahlschrott auf.
Hauptkomponentendetails einer einfachen Spulenschneidemaschine
● Hohe Bearbeitungspräzision: Kann den Anforderungen unterschiedlicher Brettformkonvexität gerecht werden, mit einem Regelsystem für die Brettform, um die Geradheit der Brettform sicherzustellen.
● Starke Anpassungsfähigkeit: Kann Bänder unterschiedlicher Dicke (0,1–6,0 mm) und Breite (200–2100 mm) verarbeiten und ist für eine Vielzahl von Metallmaterialien wie Kupferband, Edelstahl, Kaltblech, Siliziumstahl, Weißblech usw. anwendbar.
● Verschiedene Ausstattungskonfigurationen: Abhängig vom Spulengewicht, den Anforderungen an die Produktoberfläche und anderen Faktoren können die Konfiguration und die Kosten der Ausrüstung einen großen Unterschied machen, um den unterschiedlichen Produktionsanforderungen gerecht zu werden.

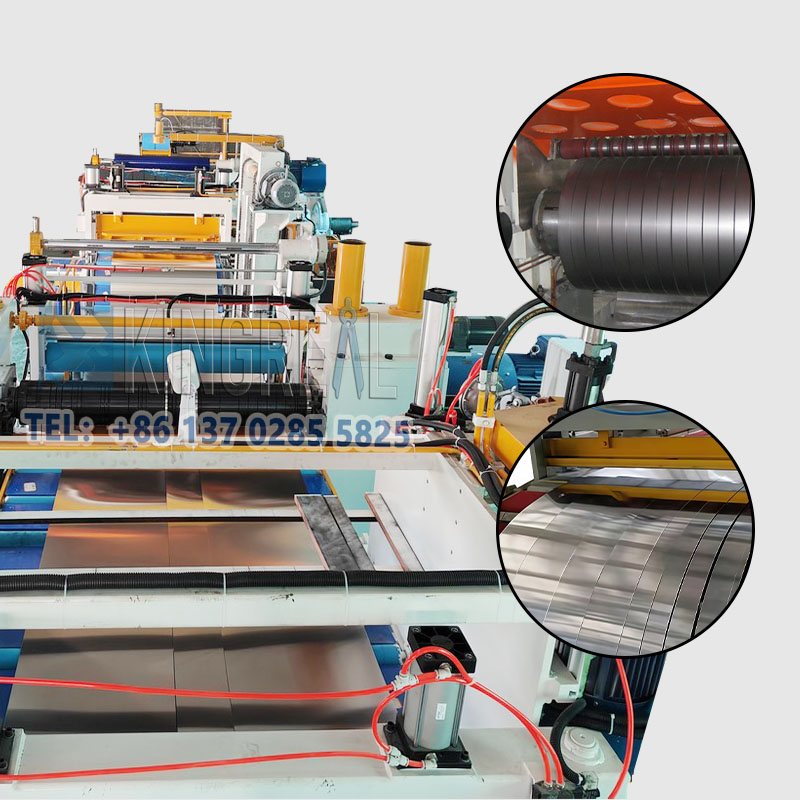

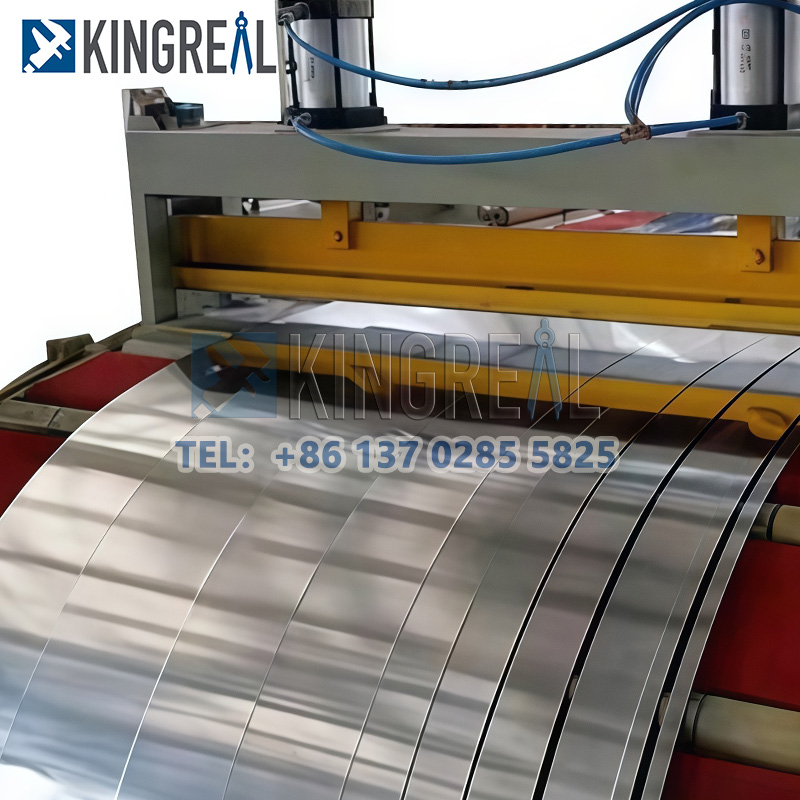

Die einfache Schneidemaschine besteht aus einer Seitenführungsvorrichtung zur Realisierung der Positionierungsstange und der Stopp-Sprungstange, einem unteren Rahmen, einem Messerdrehpunkt und einer beweglichen Halterung. Das Schlitzen von hochwertigem Bandstahl ist ein wichtiger Teil, und je nach Klinge können unterschiedliche Größen eingestellt werden.
Unter anderem besteht die Messerwelle aus Cr-Mo-Stahl, der nach wiederholter Wärmebehandlung präzise hergestellt wird, wodurch die hohe Präzision des Schneidmaterials weitestgehend gewährleistet werden kann.
▶Schneidschrottwickler für einfache Längsschneidemaschine
Um Schrottverluste während des Coil-Schneideprozesses zu verhindern, verfügt KINGREAL STEEL SLITTER auch über Schrottwickler an den beiden Ecken einfacher Schlitzanlagen. Bei einfachen Längsschneidemaschinen gehört dies zur Standardausrüstung, da Ausschuss an den Ecken in der Regel normal ist. Dies ist bei einfachen Längsteilanlagen häufig der Fall, da die Spulenbreite und die Metalllängsbreite unterschiedlich aufeinander abgestimmt sind.
▶Trenn- und Spanneinheit für einfache Längsschneidemaschine
Um nach dem Längsteilen von Blechen optimale Wickelergebnisse zu erzielen, ist die Leistung der Trenn- und Spanneinheiten der einfachen Längsteillinie entscheidend. Spann- und Trennvorgänge wirken sich erheblich auf die Leistung der Aufwickeleinheit der Metallschneidemaschine aus. Basierend auf unserer umfangreichen Erfahrung entwickelt KINGREAL STEEL SLITTER einfache Schneidmaschinen, die einwandfreie Ergebnisse liefern.
Das gesamte Design der freitragenden Stahlplattenkonstruktion übernimmt das Design des hydraulischen Expansions- und Kontraktionsmodells. Hydraulisches Armdesign, ausgestattet mit Abstandshaltern, um eine gleichmäßige Wickelqualität zu gewährleisten.
Darüber hinaus sind die Vorder- und Rückseite der einfachen Schneidemaschine mit Rollenvorrichtungen ausgestattet, um die Oberflächenbeschädigung von Materialien zu reduzieren. Gleichzeitig ist es mit einem abnehmbaren Bedienfeld zur einfachen Bedienung ausgestattet.
Vorteil einer einfachen Spulenschneidemaschine
|
1. Geringes Budget für die Coil-Schneidlinie. Kaufen Sie eine einfache Schneidlinie, die den Schneidprozess zum niedrigsten Preis abschließen kann, wodurch die Produktionskosten des Herstellers gesenkt werden. Gleichzeitig wird die Fläche des Installationsortes erheblich verkleinert, was die Kosten für den Standort senkt.
2. Durch die einfache Bedienung kann die einfache Version der Schneidemaschine die Ausrüstung der Produktionslinie reduzieren und die Komplexität der einfachen Schneidelinie verringern.
3. Viele Materialien können in Streifen unterteilt werden. Mit der einfachen Coil-Schneidemaschine können verschiedene Materialien wie Edelstahl, Kupferband, Stahlblech, warmgewalzter Stahl usw. einfach geschlitzt werden.
|
 |

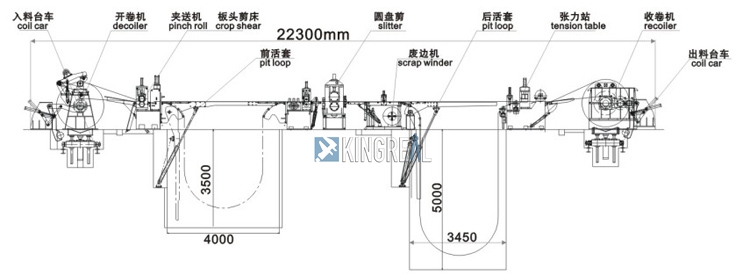

Laden von Spulen → Abwickeln → Kneifen und Scheren → Schleifen → Führen → Schlitzen → Rückspulen von Resten → Schleifen → Spannung → Zurückspulen → Entladen von Babyspulen → Verpacken
Technische Parameter der einfachen Spulenschneidemaschine
|
Spulendicke (mm) |
Starke Anpassungsfähigkeit |
|
Maximale Geschwindigkeit (m/min) |
20 |
|
Anzahl Schneidemaschinen |
Maßgeschneidert |
|
Rollständer |
18 |
|
Hauptleistung (Kw) |
7.5 |
|
Spindel (mm) |
Ø70 |
|
Werkzeugmaterial |
Cr12 |
|
Schnittgenauigkeit |
10 ± 2 mm |
|
Leistung der hydraulischen Station (kW) |
5.5 |
|
Kontrollsystem |
Speicherprogrammierbare Steuerung |
FAQ
Bei der Coilverarbeitung handelt es sich um die Umwandlung von Stahlcoils in verschiedene Formen und Größen.
1. Áp dụng hệ thống kiểm soát cơ chế căng thẳng chống trầy xước công nghệ mới được cấp bằng sáng chế của chúng tôi, giúp giải quyết các vấn đề về đặc tính cuộn dây và vết xước căng thẳng.
Verschiedene Metallschneideanlagen führen zu unterschiedlichen Ergebnissen und Endprodukten. Deshalb ist es bei der Auswahl einer Metallschneideanlage wichtig zu wissen, welchen Prozess Sie erreichen möchten.
Bei dieser Seite handelt es sich um eine Metallspaltanlage für die Kategorie Stahlcoil.
Mit mehr als 15 Jahren Erfahrung in der Herstellung von Metallschneidemaschinen ist KINGREAL STEEL SLITTER ein Hersteller.
So kann KINGREAL STEEL SLITTER vor und nach dem Verkauf einen starken und leistungsstarken Service bieten.
Die KINGREAL STEEL SLITTER-Fabrik befindet sich in der Stadt Foshan, Provinz Guangdong. Es gibt also zwei Wege in unsere Stadt.
Eine davon ist ein Direktflug zum Flughafen Foshan oder Guangzhou. Eine andere Möglichkeit besteht mit dem Zug direkt zum Bahnhof Foshan oder Guangzhou.
KINGREAL STEEL SLITTER holt Sie am Bahnhof oder Flughafen ab.
