Möchten Sie die 850-mm-Stahlspulenschneidemaschine finden? Professionelle technische Teamunterstützung und flexible Konfigurationsprogrammoptionen sind bestrebt, den Kunden komplette Produktionslösungen für Coil-Schneidmaschinen anzubieten.
Coil-Schneidmaschinen, auch vertikale Längsschneideanlagen genannt, sind für das präzise Schneiden von Coils aus unterschiedlichen Materialien auf bestimmte Breiten entsprechend den Produktionsanforderungen des Kunden und für die endgültige Wicklung zu Coils konzipiert. Die fertigen Metallschlitzspulen werden häufig in der Transformatoren-, Motoren-, Rohrschweiß-, Automobil- und Kaltumformindustrie eingesetzt. Für den Produktionseinsatz wird es häufig weiterverarbeitet.
Abhängig von der Dicke des Coils kann die Längsschneidemaschine in Hochleistungsschneidemaschinen für dicke Bleche, Allzweckschneidemaschinen für mittlere und dicke Bleche sowie leichte und einfache Stahlschneidemaschinen unterteilt werden.
Entsprechend den unterschiedlichen Produktionsanforderungen kann in hochpräzise Nivellierschneidemaschinen, Doppelschneidkopf-Hochgeschwindigkeitsschneidemaschinen und Schneidemaschinen mit Schutzschild unterteilt werden.
Die KINGREAL 850-mm-Stahlspulenschneidemaschine bezieht sich auf eine Reihe von Schneidmaschinen für die Verarbeitung von Metallspulen mit einer Breite von bis zu 850 mm, die oft auch als 850-mm-Kupferspulenschneidemaschine bezeichnet werden.
Zusätzlich zur Breite von 850 mm kann die KINGREAL-Spulenschneidemaschinenlinie auch Spulen in den Breiten 1350 mm, 1600 mm und 2000 mm verarbeiten, wobei die Dicke typischerweise zwischen 0,3 und 3 mm liegt, und kann an die Produktionsanforderungen der Kunden angepasst werden.
| Spulenmaterial | Stahl/Kupfer/Aluminium |
| Spulendicke | 0,3-3 MM |
| Spulenbreite | 300–850 mm |
| Spulengewicht | 20 Tonnen |
| Schnittgeschwindigkeit | 0-160 M/Min |
| Stromspannung | 380V |
| Nennleistung | 300KW |
| Kapazität | 300KW |

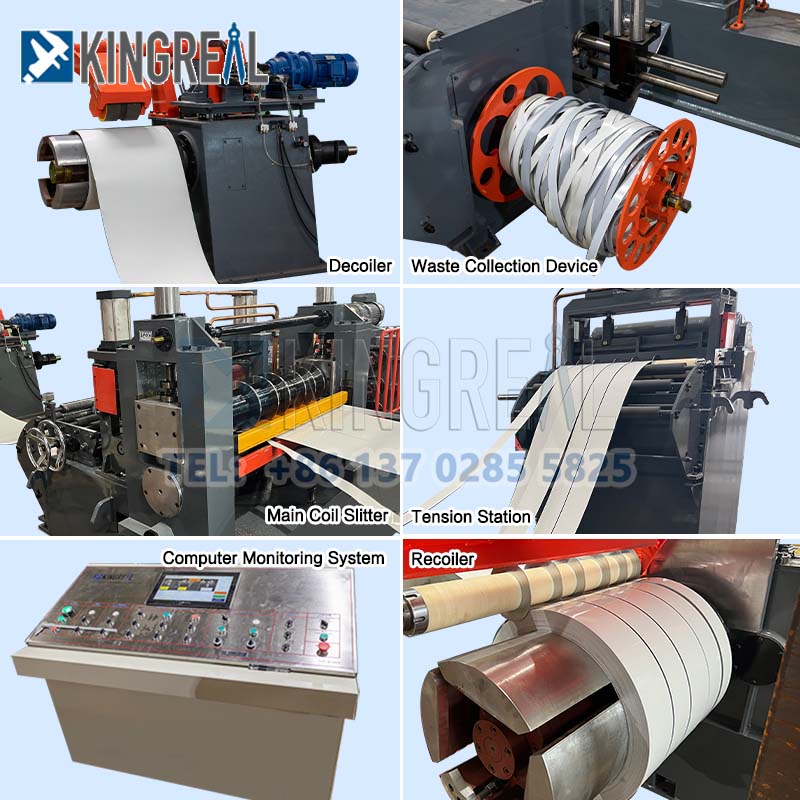

Beladewagen → Hydraulische Abwickelhaspel → Rollenvorschub, Nivellierung → Scherenkopf-Übergangstisch → Abweichungskorrektur → Rundmesserscheren → Abfalldraht-Aufwickelschleifer → Vortrennung, Spannmaschine, Längenmessrolle → Aufwickeln, Pressen und Teilen → Entladewagen → Hydraulische Steuerung → Elektrische Steuerung

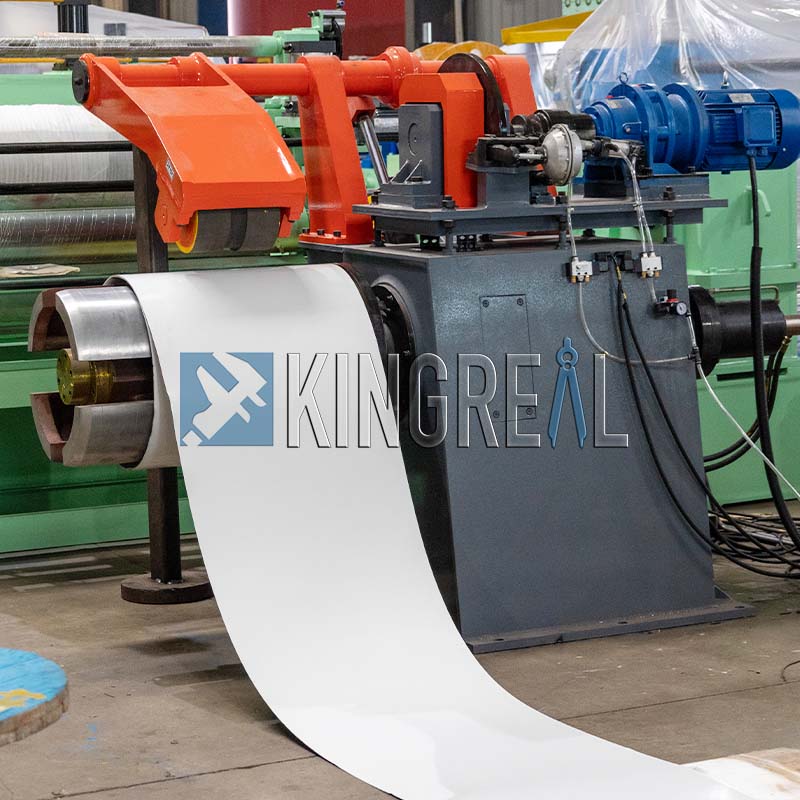

● Struktur und Verwendung: Diese Ausrüstung wird zum Spannen und Tragen von Stahlrollen, zum Öffnen von Stahlrollen und zur Realisierung der Funktion des Spannungsabwickelns verwendet. Es besteht aus Rahmen, Rolle, Übertragungssystem, Hebe- und Schrumpfsystem, Pressmaterialsystem, Spannungssystem, Schmiersystem, Hydrauliksystem und so weiter.
● Übertragungssystem: Der Frequenzumwandlungsmotor treibt die Spindel der Abwickelmaschine an, um sie zu drehen und ein aktives Abwickeln zu ermöglichen.
Steig- und Schrumpfsystem: Der Steig- und Schrumpfzylinder sorgt für Spannung, so dass der Gleitsitz auf der Spindel eine Verschiebung erzeugt, ein keilförmiger Schieber und der Gleitsitz eine Verschiebung erzeugen, um das Steigen und Schrumpfen der Rolle zu realisieren.
● Struktur und Verwendung: Wird zur Steuerung der Synchronisierung und Pufferung der Stahlbandgeschwindigkeit zwischen Rollenschneider und Zuführung verwendet. Die Tischoberfläche besteht aus einer Nylonplatte, um sicherzustellen, dass die Plattenoberfläche nicht zerkratzt wird. Ein optischer Schalter steuert die Position des Stahlbandes in der Förderhülsengrube, wodurch eine ausreichende Lagerkapazität in der Grube gewährleistet bleibt.

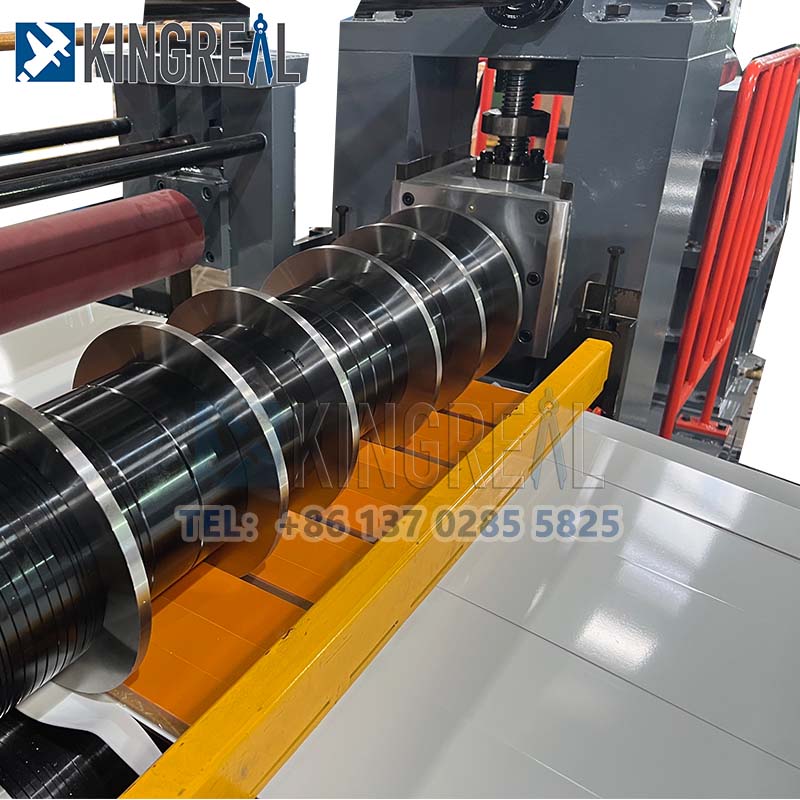

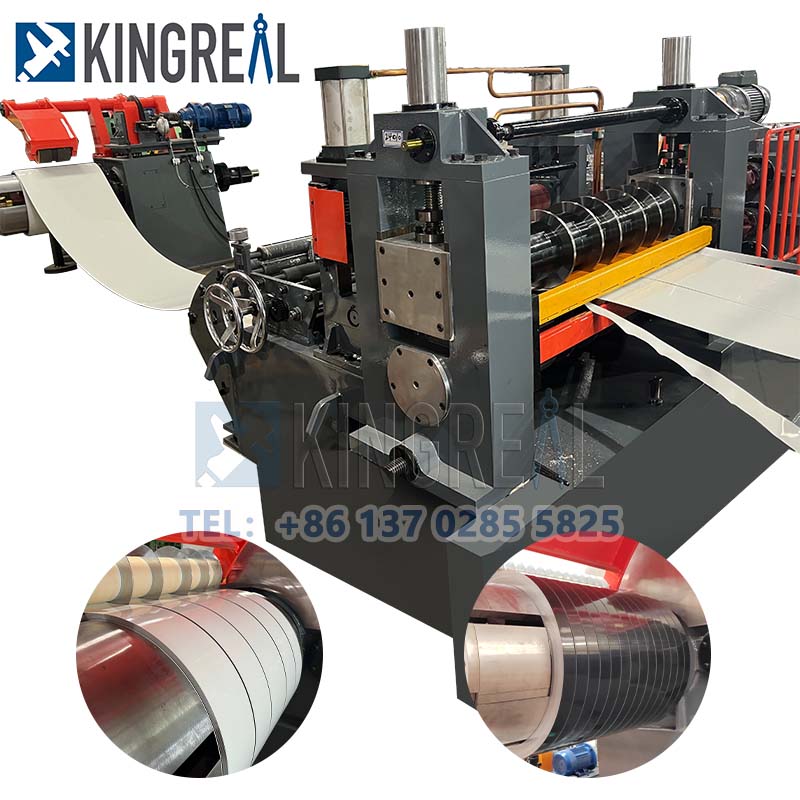

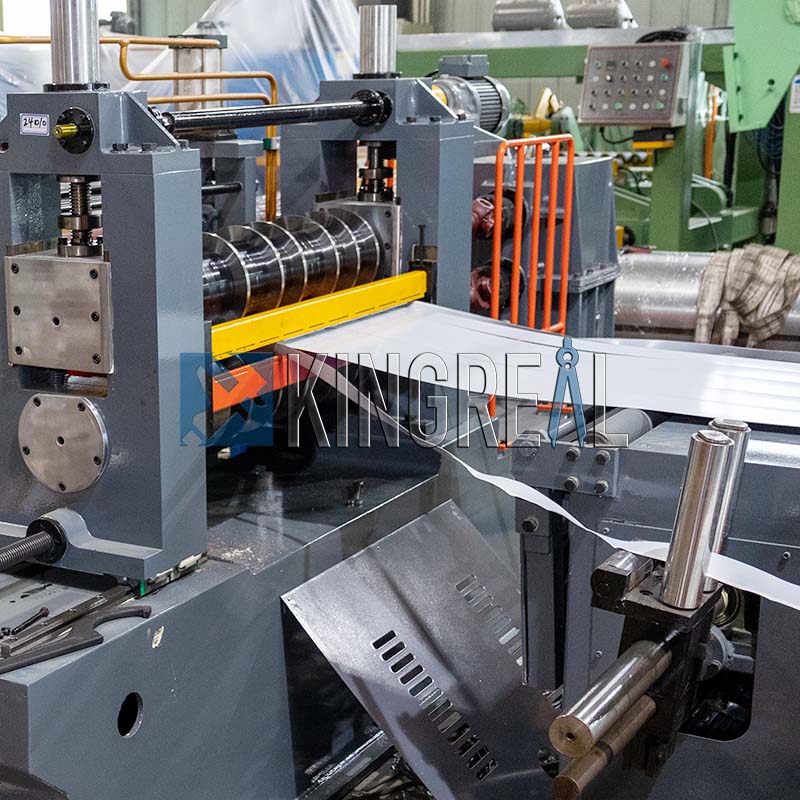

● Aufbau und Verwendung: Die Längsschneidemaschine ist eine Vorrichtung zum Längsschneiden von Bandrollen in verschiedene Breiten. Durch den Wechsel des Kombi-Abstandhalters kann die Breite des Schergutes flexibel verändert werden. Bei der Einstellung der Messerwelle ist die untere Welle fixiert, bei der Einstellung der oberen Welle ist das Schneckengetriebe für die synchrone Einstellung des Messerwellenabstands und die hochpräzise Steuerung des Spalts zwischen der oberen Welle und der unteren Welle vorgesehen. Die obere und untere Messerwelle sind mit Muttern axial befestigt und die Enden der oberen und unteren Messerwelle sind mit Schutzhülsen für die Messer ausgestattet. Dank des seitlich öffnenden Rahmens ist es bequem, die Klinge auszutauschen.
Die Hauptstruktur: Stahlplatte, Gusssitz, Synchrongetriebe, universeller Verbindungsantrieb, elektrische Schraubenhebevorrichtung.
（KINGREAL heißt alle Kunden willkommen, uns zu besuchen!）
F1: Wie lange werden Sie den Vorschlag und das Angebot senden?
A1: Wir benötigen etwa 3 bis 7 Tage, um das Angebot zu entwerfen, nachdem wir alle erforderlichen Details der oben genannten Informationen gesammelt haben.
F2: Wann sagen Sie mir den Preis?
A2: Nach Bestätigung aller detaillierten Konfigurationen der Maschinenlinie können wir ein Angebot unterbreiten
F4: Wie lange dauert die Installation und Inbetriebnahme der Maschinenlinie?
A4: Normalerweise eine Woche für die Installation und die Einweisung der Arbeiter in die Bedienung.
F5: Wie viele Personen werden kommen, um die Maschinenlinie zu installieren und in Betrieb zu nehmen?
A5: Normalerweise reicht ein Ingenieur aus, um alle Aufgaben zu erledigen. Alle seine Kosten während dieser Reise werden vom Käufer entsprechend bezahlt.
