Vollautomatische CR-Coil-Spulen-Aufwickelmaschine
  • Vollautomatische CR-Coil-Spulen-AufwickelmaschineVollautomatische CR-Coil-Spulen-Aufwickelmaschine

Vollautomatische CR-Coil-Spulen-Aufwickelmaschine

KINGREAL hat eine vollautomatische CR-Coil-Slitter-Aufwickelmaschine entwickelt, die Coils aus verschiedenen Materialien, einschließlich kaltgewalztem Stahl, geschickt spalten kann und in der Lage ist, hochpräzise Schneidergebnisse zu erzielen. Als einer der professionellen Hersteller in China wurde die Schneidmaschinenausrüstung von KINGREAL erfolgreich in viele Länder wie Saudi-Arabien und Indien verkauft. Nehmen Sie gerne Kontakt mit uns auf.

Anfrage absenden    PDF Herunterladen

Produktbeschreibung

KINGREAL STEEL SLITTER Spulenschneidemaschine im Betrieb im Werk des Kunden:


Maschinenbeschreibung:

Die vollautomatische CR-Coil-Slitter-Aufwickelmaschineist eines unserer Hauptprodukte. Als professioneller Hersteller von Spulenprozessanlagen konzentriert sich KINGREAL seit bis zu 20 Jahren auf die Forschung und Entwicklung der Herstellung von Spulenschneidemaschinen, verfügt über umfangreiche Erfahrung in Produktion und Vertrieb und kann entsprechend angepasst werden um den Kundenbedürfnissen gerecht zu werden und unterschiedliche Produktionslinien zu entwerfen.

Zögern Sie nicht, uns Ihre Produktionsanforderungen mitzuteilen und wir werden umgehend eine maßgeschneiderte Lösung für Sie entwerfen.


Zur Herstellung hochwertiger kaltgewalzter Stahlprodukte besteht die kaltgewalzte Stahlschneidemaschine von KINGREAL hauptsächlich aus einer hydraulischen Abwickelhaspel, einem Längsschneider und einer Aufwickelmaschine. Kaltgewalzter Stahl wird als kaltgewalzter Stahl bezeichnet. Anschließend wird die Stahlplatte Nr. 1 bei Raumtemperatur auf die gewünschte Dicke gewalzt, um eine Stahlplatte zu erzeugen, die als Kaltwalzen bezeichnet wird. Kaltgewalzte Stahlbleche bieten im Vergleich zu warmgewalzten Stahlblechen verbesserte mechanische Eigenschaften, darunter eine genauere Dickenmessung, eine glatte, schöne Oberfläche und bessere Verarbeitungsmöglichkeiten.

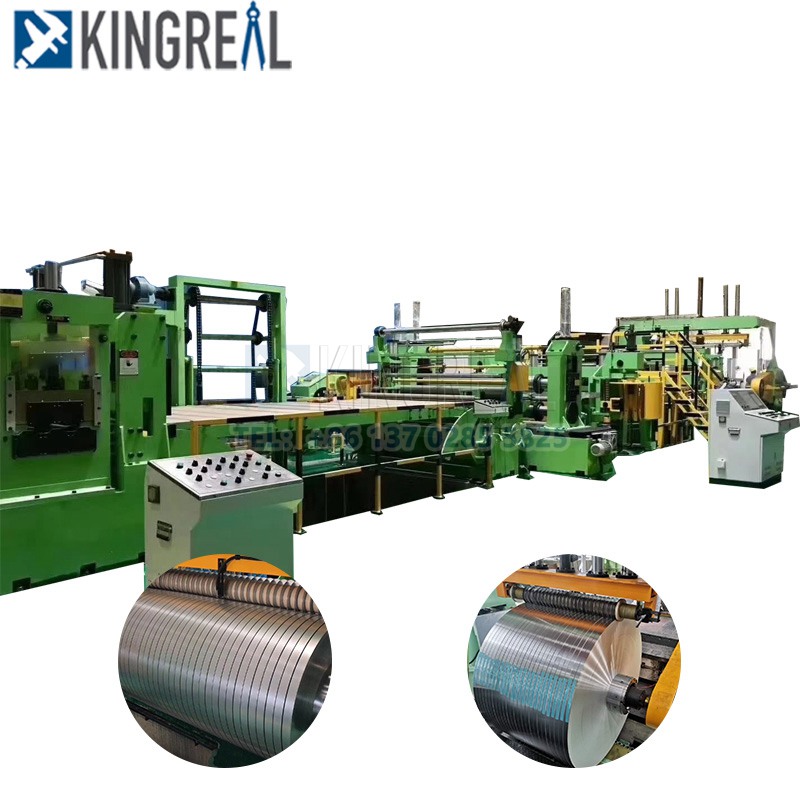

full auto coil slitting machine


Arbeitsprozess:

steel coil slitting


Spulenwagen – hydraulische Abwickelhaspel – Quetsch- und Vorrichtmaschine – Seitenführung – hochwertiger Rollenschneider – Schrottwickler – Schlaufenbrücke – Trennvorrichtung – Aufwickeln


Technnische Spezifikation der vollautomatischen Schneidemaschine:

Material

Rohstoff
Kaltgewalzter Stahl und so weiter
Materialstärke
0,3-3mm
Materialbreitenbereich
1800–2000 mm
Spulengewicht
20 Tonnen
Spulen-ID
Φ508 mm/610 mm
Spulen-Außendurchmesser
φ1800mm (max.)
Produktionslinie

Arbeitsgeschwindigkeit
0-220 M/Min
Schlitzstreifen
2-15
Maximale Schlitzanzahl
8 Stück (3 mm), 30 Stück (0,3 mm)
Produktpräzision
±0,15 MM


Details zu den Hauptkomponenten


Hydraulische Abwickel- und Aufwickelvorrichtung

Abstellgleistechnik:


1. Struktur: Geschweißter Rahmen aus Stahlblech, hydraulischer Expansions- und Kontraktionsdorn

2. Tragende 15T

3. Innendurchmesser der Stahlspule Φ508mm

4. Außendurchmesser der Stahlspule MAX: Φ1800mm

5. Abwickelnde Bogenplattenstruktur. Vierteilige, gebogene Plattenstruktur vom Cantilever-Typ

6. Expansions- und Kontraktionsbereich der Lichtbogenplatte Φ470mm-Φ508mm

7. Fütterungsmethode Passive Fütterung;

8. Motor mit Abwickelleistung 11 kW;


steel coil slitting machine
Hauptschneidemaschine

TechnTechnnische Parameter


1. Struktur: Geschweißte Basis aus Stahlblech, Kraftgetriebe, Torbogen und Rahmen

2. Schnittgeschwindigkeit 120 m/min

3. Werkzeugschaftdurchmesser Φ160mm×1600mm

4. Material 42CrMo

5. Fräsergröße Φ280mm×Φ160mm×15mm (Außendurchmesser*Innendurchmesser*Dicke)

6. Hauptmotorleistung AC75Kw

7. Mobiler Torbogenmotor. Außerhalb des Racks installiert, hat keinen Einfluss auf die Installation der Messer


metal slitting machine
Rahmenspannmaschine zur Vortrennung

Technnische Parameter:


1. Struktur: Basis und Rahmen aus geschweißter Stahlplatte

2. Menge 2 Sätze

3. Abstandshaltergröße Φ100×Φ200*3

4. Abstandshaltergröße Φ100×Φ130×&

5. Zwischenandruckwalzen-Vertikalhub


steel slitting equipment

Warum uns wählen?

1. Gesamtlösung für Spulenschneidemaschine


stainless steel slitting coil


KINGREAL STEEL SLITTER kann je nach Kundenwunsch verschiedene Lösungen für die Herstellung von Schneidmaschinen anbieten. Zum Beispiel je nach Produktionsmaterial Edelstahl und Eisenplatte; Anpassung des Klingendesigns an unterschiedliche Schneidanforderungen; Je nach Geschwindigkeitsanforderungen wird ein Doppelmesserblock bereitgestellt, um eine Hochgeschwindigkeitsproduktion von 220 m/min zu realisieren.


2. Maschinenqualitätskontrolle


stainless steel slitting machine

Um sicherzustellen, dass jede Phase des Produktionsprozesses den Normen und Spezifikationen entspricht, hat KINGREAL eine strenge Qualitätskontrollmethode entwickelt. Dazu gehören die Beschaffung von Rohstoffen, das Herstellungsverfahren, die Montage, Tests usw., um sicherzustellen, dass alle Komponenten der Maschine den Qualitätsstandards entsprechen.


Darüber hinaus hat die Spulenschneidemaschine KINGREAL STEEL SLITTER eine globale CE-Zertifizierung erhalten.


3.Technischer Support


stainless steel slitting machine

Technnischer Support in Saudi-Arabien

KINGREAL STEEL SLITTER wird dafür sorgen, dass Ingenieure ins Ausland gehen, um die Maschine beim Kunden zu installieren, um den normalen Betrieb der Maschine sicherzustellen, und stellt alle technischen Anleitungen zur Verfügung. Genaue Kosten müssen ausgehandelt werden.
