KINGREAL ist ein professioneller Hersteller und Lieferant von warmgewalzten Stahlschneidemaschinen in China. Mit mehr als zwanzig Jahren Erfahrung in der Produktion von Spulenprozessen und qualitativ hochwertigen Maschinen haben wir erfolgreich Maschinen in die ganze Welt geliefert. Wir freuen uns auf eine langfristige und stabile Zusammenarbeit mit unseren Kunden. Video über die Schneidmaschine für warmgewalzten Stahl
Video über die Schneidmaschine für warmgewalzten Stahl

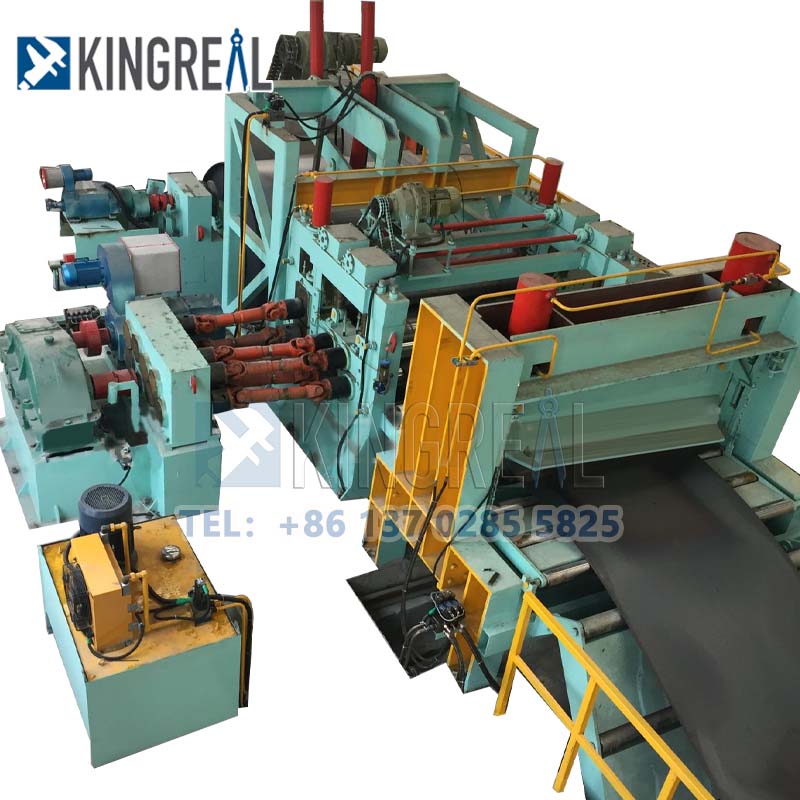

Beschreibung der warmgewalzten Stahlschneidemaschine
KINGREAL bietetWarmgewalzte Stahlschneidemaschinezur Verarbeitung von warmgewalztem Stahl in verschiedenen Spezifikationen und Breiten.
Warmgewalzter Stahl ist ein Stahl, der bei hoher Temperatur erhitzt und gewalzt wurde. Seine Festigkeit ist nicht sehr hoch, aber für unseren Einsatz ausreichend. Es hat eine gute Plastizität und ist daher äußerst praktisch.
Der KINGREAL-Stahlschneider wird zum Schneiden von schmalem Bandstahl aus Mastercoils verwendet und ist in der Lage, Stahl in verschiedenen Materialstärken zu schneiden. Unsere Längsschneidelinien gewährleisten eine hohe Präzision und ermöglichen den Kunden gleichzeitig, bei Bedarf Änderungen vorzunehmen.

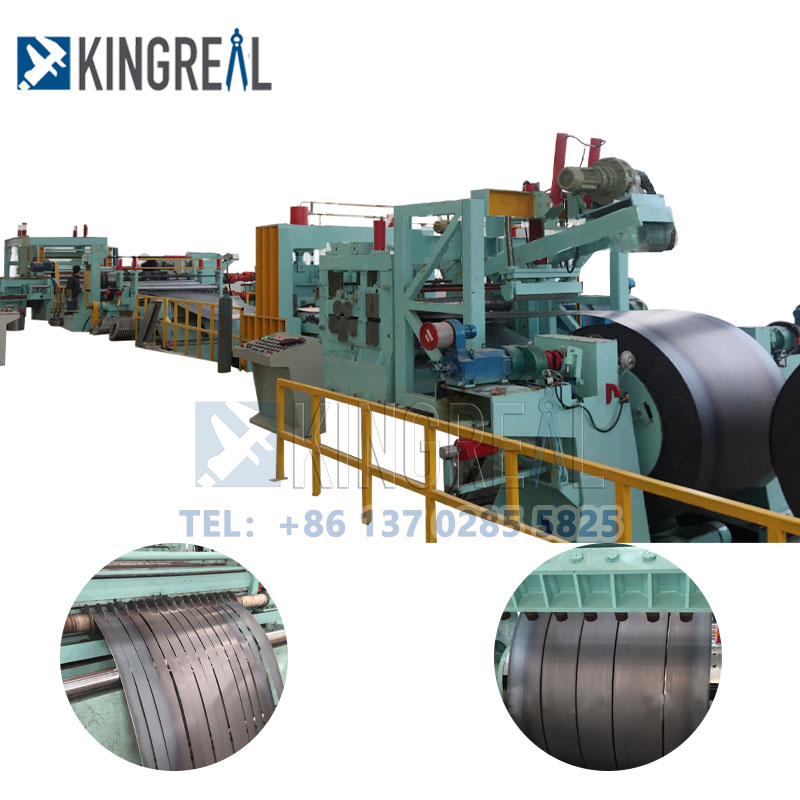

Hauptverfahren der warmgewalzten Stahlspulenschneidemaschine

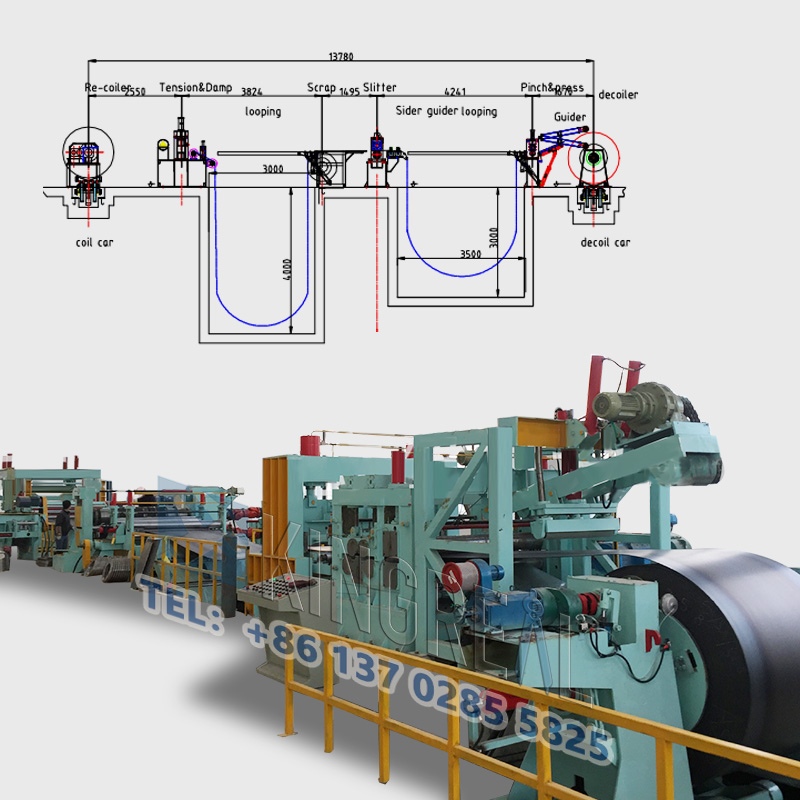

Tragender Spulenwagen → hydraulische einarmige Abwickelhaspel → Montage der Vorschubführungsplatte → Klemmmaschine, Spulenscherung → vorderer Schleifentisch → seitlicher Führungsanschluss → hinterer Schleifentisch → Spannungstisch → Aufwickler → Entladewagen → hydraulische Steuerung → elektrische Steuerung
Details zur Hauptkomponente
|
Teil |
Referenzdatum |
Detail |
|
Hydraulische Abwickelhaspel |
-Tragfähigkeit: 15T |
Tragen Sie das Stahl-Coil, erweitern Sie den Innendurchmesser des Coils, wickeln Sie es ab und ab oder recyceln Sie das Coil. Es stützt die aufgewickelte Platte und sorgt für Spannung auf dem Stahlband. Es besteht aus einem Rahmen, einer Hauptwelle, einer Expansions- und Kontraktionsspule, einer Abwickel- und Pressvorrichtung, einer Hilfsstütze, einer Bremsvorrichtung und einem Leistungsteil. |
|
Schneidemaschine |
- Schnittgeschwindigkeit: 120 m/min |
Slitter ist eine Maschine, die Bandspulen in Längsrichtung in verschiedene Breiten schneidet. Durch den Wechsel des Kombi-Abstandhalters kann die Breite des Schergutes flexibel verändert werden. Bei der Einstellung der Messerwelle wird die untere Welle fixiert, bei der Einstellung der oberen Welle erfolgt die synchrone Einstellung des Schneckengetriebes im Messerwellenabstandsmodus, wodurch der Spalt zwischen der oberen Welle und der unteren Welle genau gesteuert werden kann. |
|
Aufwickelmaschine |
-Tragfähigkeit: 15T - Bremssystem: Scheibenbremsen |
Diese Ausrüstung dient zum Aufwickeln der Streifen nach dem Schlitzen. Es besteht aus Rahmenkörper, Rolle, Übertragungssystem, Hebe- und Schrumpfsystem, Bremssystem, Schmiersystem, Hydrauliksystem und so weiter. |
Merkmale der warmgewalzten Stahlschneidemaschine
1) Hochgeschwindigkeits-Ausleger-Abwickelmechanismus, der den Boden zum Abwickeln nutzt und so die Schmerzen beim Ausheben einer Grube verringert.
2) Die Verwendung einer Rundschere vom Abstandshaltertyp. Diese Rundschere kann auch in der Klinge mit Verriegelungstyp installiert werden, um eine Rundschere mit doppeltem Verwendungszweck zu erhalten.
3）Übernehmen Sie unseren neu entwickelten zweischneidigen Schneidkopf, der klein und schnell in der Schnittgeschwindigkeit ist.
4）Einsatz von Airbag-Pressung, um die Spannung sicherzustellen und die ausgeglichene Spannung in unterschiedlichen Dicken aufrechtzuerhalten.
5）Übernehmen Sie unser neues, patentiertes Taper-Tension-Anti-Scratch-Spannungsmechanismus-Kontrollsystem, das das Problem von Spannungskratzern und Wickeleigenschaften löst.
6）Übernehmen Sie den von unserem technischen Team neu entwickelten horizontalen Antriebsaufwickelmechanismus, der das Problem der Getriebeschmierung des Aufwickelmechanismus löst.

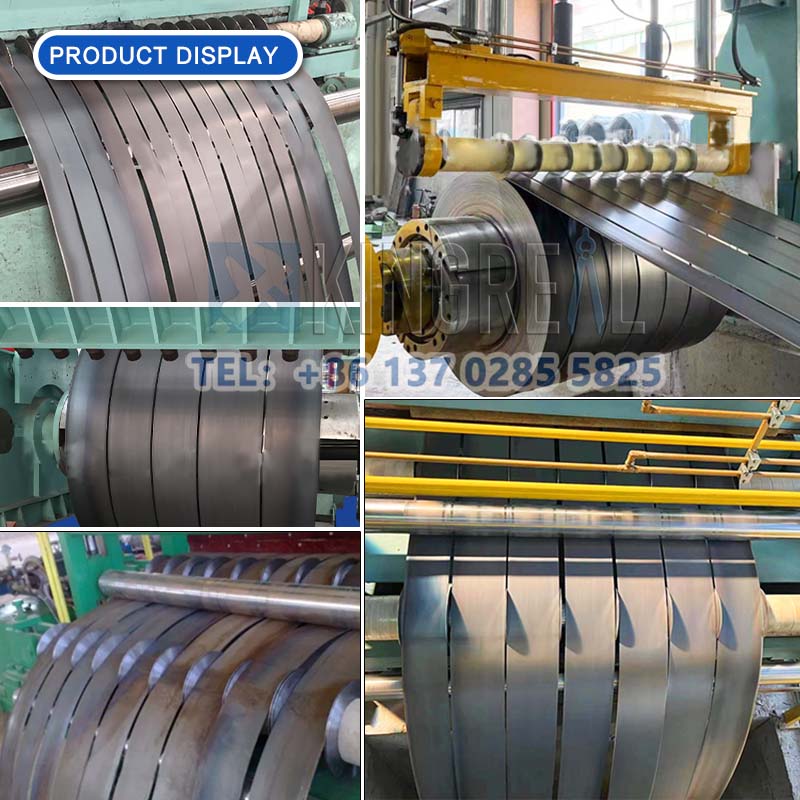

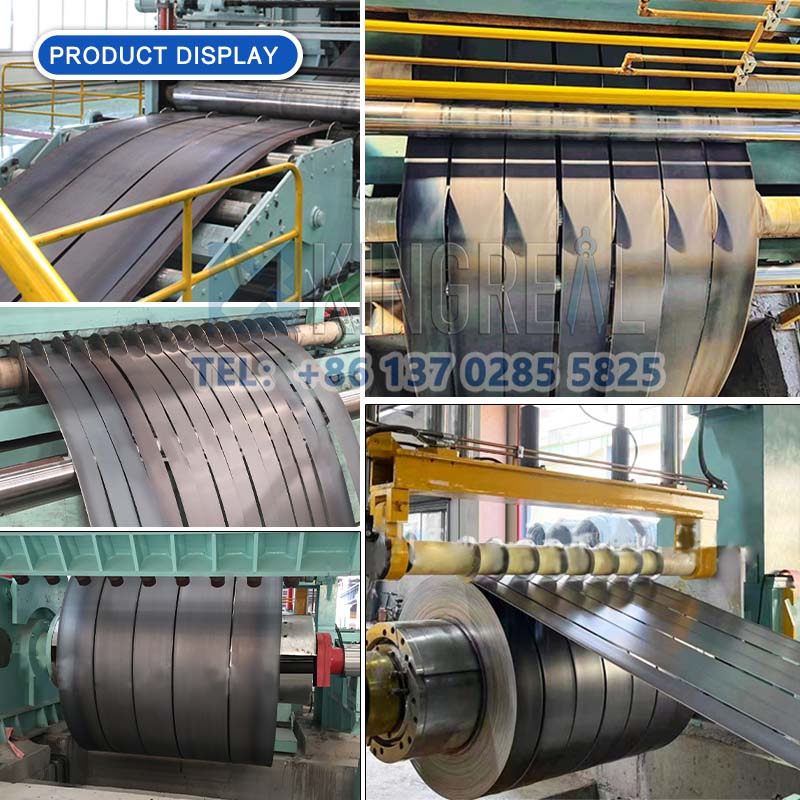

Anwendung von warmgewalztem Bandprodukt
Warmgewalzte Produkte verfügen über hervorragende Eigenschaften wie hohe Festigkeit, gute Zähigkeit und einfache Verarbeitung und Umformung
Weit verbreitet in der Fertigungsindustrie wie Schiffen, Automobilen, Brücken, Baugewerbe, Maschinen und Druckbehältern
Spezifikation der warmgewalzten Stahlspulenschneidemaschine
|
Spulenmaterial |
Warmgewalzter Stahl (andere können angepasst werden |
|
Spulendicke |
0,3–25 mm |
|
Maximale Spulenbreite |
2000mm |
|
Spuleninnendurchmesser |
470–630 mm |
|
Maximales Spulengewicht |
20 T |
|
Geschwindigkeit der Schneidemaschine |
0-220 m/min |
|
Schlitzgrat |
±0,02 mm |
|
Gesamtkapazität |
130 kW |
Die oben genannten Daten dienen als Referenz und können spezifisch angepasst werden.

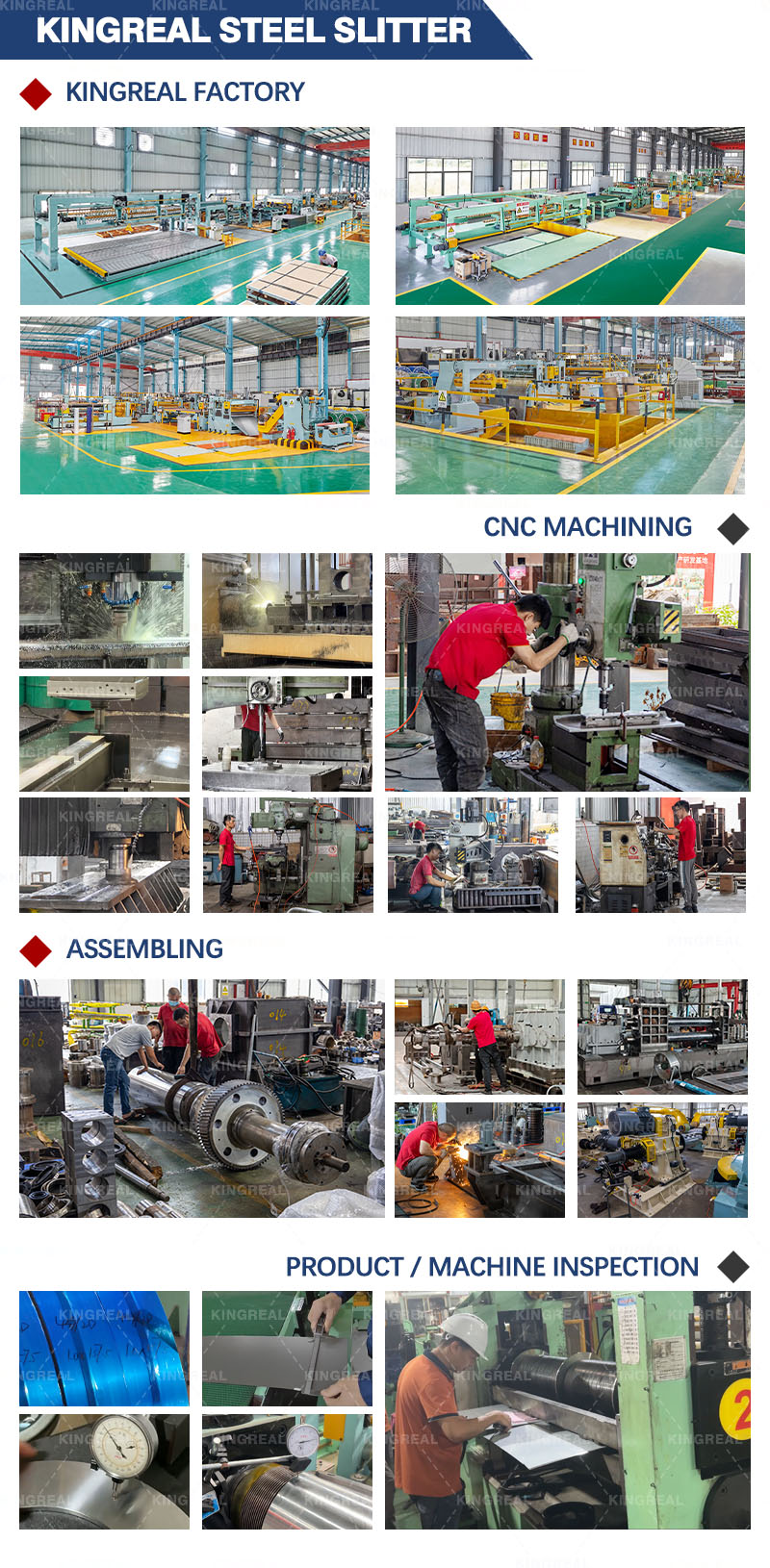

Wer sind wir?
KINGREAL Machinery ist ein professioneller Hersteller und Lieferant.
Wir bieten umfassende Lösungen für die Coilverarbeitung und den Werkzeugmaschinenbau, einschließlich Hochgeschwindigkeits-Coil-Schneidanlage, Kupferschneidemaschine, 200 m/min-Coil-Schneidemaschine, einfache Schneidemaschine, Ablängmaschine, Fliegenschere für Ablängmaschine, Coil CTL-Maschine.
Wir verfügen über ein professionelles Team und umfangreiche Projekterfahrung und können Ihnen den besten Service bieten. Nehmen Sie gerne Kontakt mit uns auf.
So transportieren Sie die Maschine
Der effiziente und sichere Transport schwerer Maschinen ist oft eine große Herausforderung.
Das Folgende ist unser maschineller Verpackungs- und Ladeprozess.
-Verwenden Sie die Schutzfolie aus Kunststoff
- Kleben Sie die Markierung
- Bereiten Sie den Anhänger zum Beladen vor
- Sichere Ausrüstung
So installieren Sie die Maschine
Um unseren Kunden bei der Lösung von Maschineninstallationsproblemen zu helfen, bietet KINGREAL sowohl Online- als auch lokale Installationsdienste an
