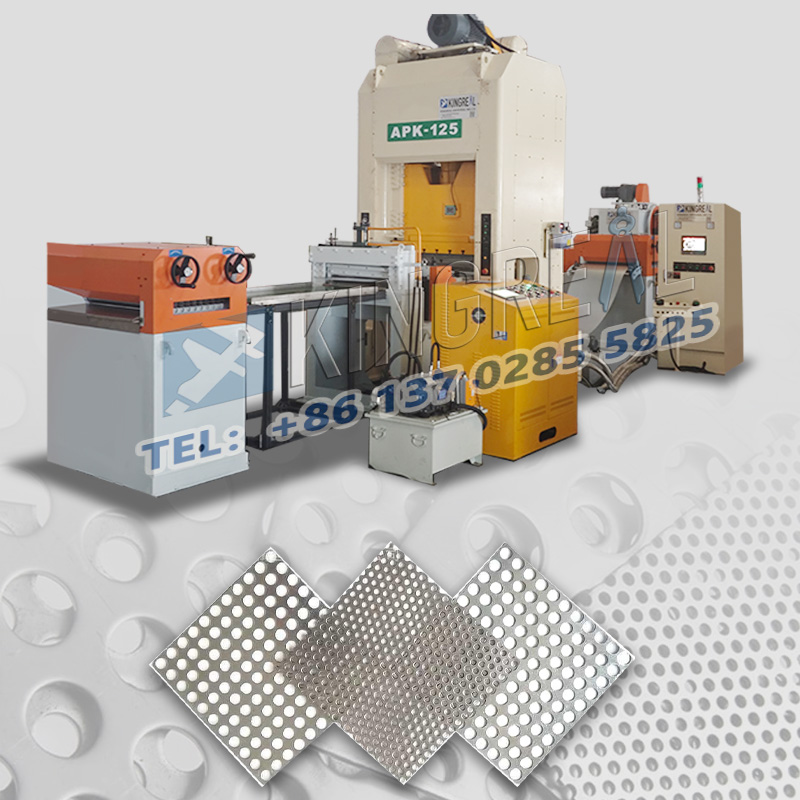

Perforierte Metallfilter-Herstellungsmaschine

Die perforierte Metallfilter-Herstellungsmaschine von KINGREAL ist eine Spezialausrüstung zur Herstellung von Metallfiltern, die durch Stanztechnologie eine Reihe von Löchern (rund und quadratisch) im Metallblech erzeugt.

Anfrage absenden

Produktbeschreibung

Videoanzeige:

Beschreibung der perforierten Metallfilter-Herstellungsmaschine

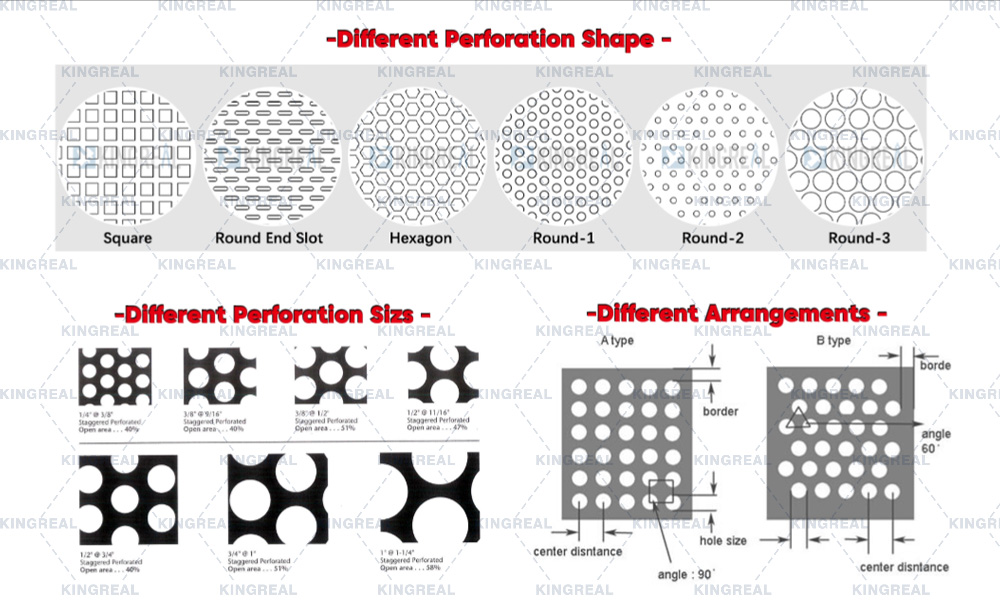

Die Metallfilter-Perforationslinie ist eine Spezialausrüstung zur Herstellung von Metallfiltern, die durch Stanztechnologie eine Reihe von Löchern in Metallblechen erzeugt, die je nach Bedarf in verschiedene Formen und Größen gebracht werden können.

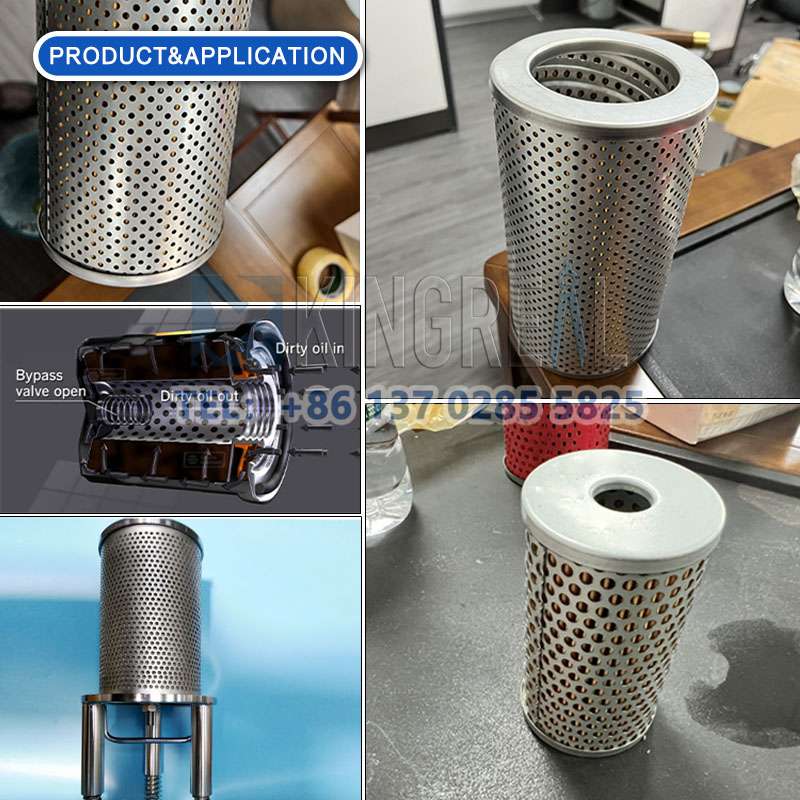

Metallfilter werden häufig in Filtersystemen eingesetzt, um feste Partikel aus Flüssigkeiten oder Gasen zu trennen. Zu solchen Produktionslinien gehören in der Regel Zuführsysteme, Stanzgeräte, Formen und zugehörige Steuerungssysteme, die eine hocheffiziente und präzise Produktion ermöglichen. Metallkartuschen bestehen normalerweise aus Edelstahl, Aluminium, Kupfer usw., und perforierte Leitungen sind in der Lage, diese Materialien zu verarbeiten, um Kartuschen mit einheitlicher Porengröße und -verteilung herzustellen.

Diese perforierten Filter finden aufgrund ihrer Eigenschaften wie hoher Temperaturbeständigkeit, Korrosionsbeständigkeit und hoher Festigkeit ein breites Anwendungsspektrum in vielen Branchen wie der Chemie-, Lebensmittel- und Getränke-, Pharma-, Umweltschutzindustrie usw.

Arbeitsprozess der Blechlochmaschine

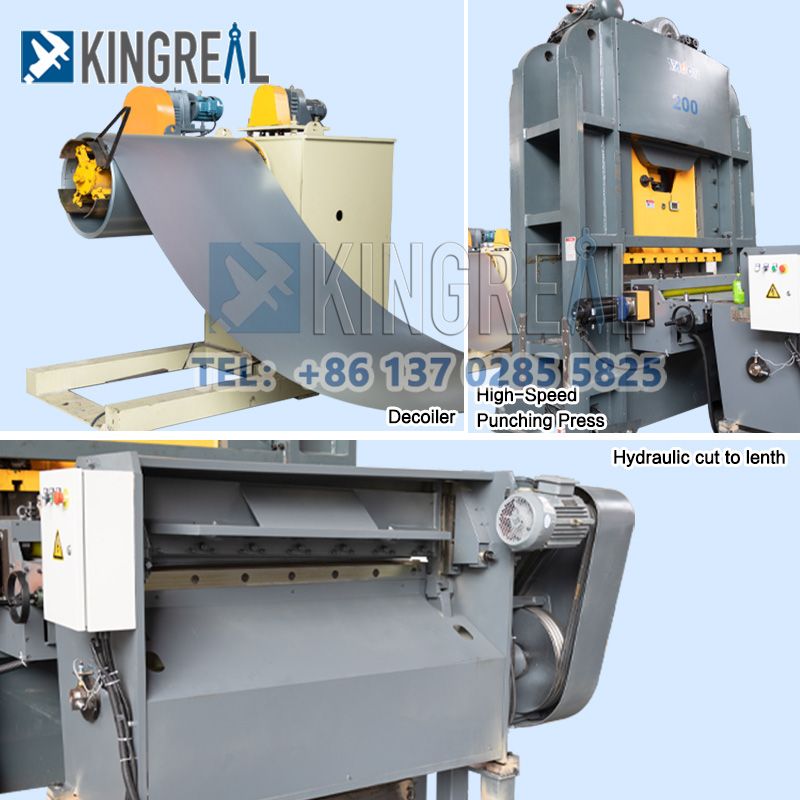

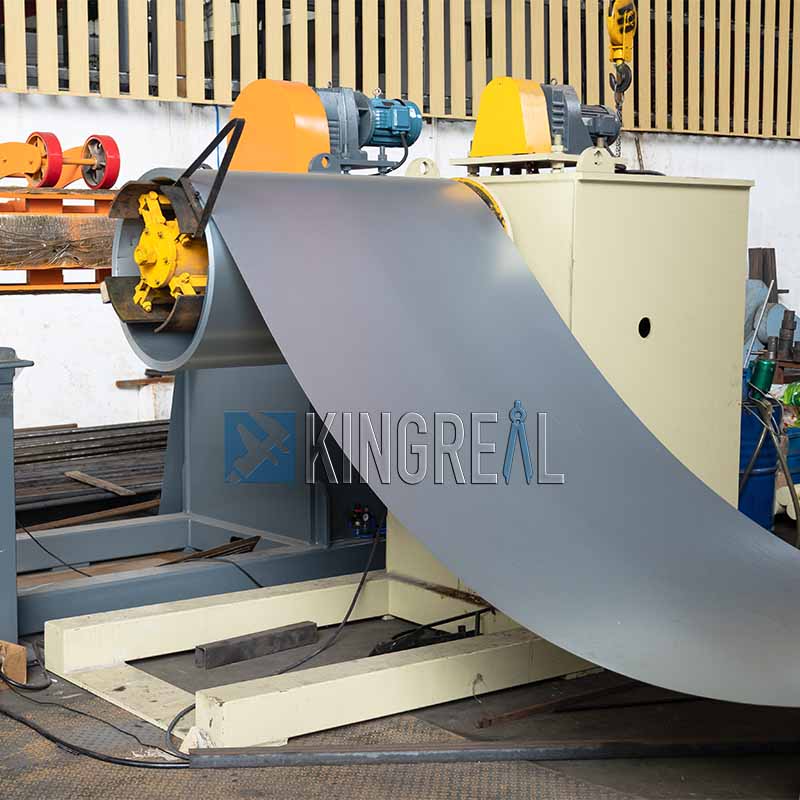

Automatische Materialabwickelhaspel – Erstes Abflachen – Löcher stanzen – Servozuführung – Ablängen – Spannstation und Aufwickeln

Technische Spezifikation

NEIN	Teil	Spezifikation
1	Breite des Materials	<1250 mm
2	Max. Außendurchmesser	F 1200
3	Maximale Last	5 Tonnen
4	Materialstärke	0,3-2mm
5	Art der Entspannung	Pneumatische Entspannung
6	Anschlagmaß	2 Sätze, manuelle Regulierung
7	Leistung des Vorschubmotors	7,5 KW
8	Präzisions-Glätteisenleistung	3KW

Details zu den Hauptkomponenten:

▶ Vorglätter

Es handelt sich um ein professionelles Glättgerät mit 9 Walzen sowie 4 oberen und 5 unteren Walzen, die eine Verformung der Walze verhindern.

Dieser Teil wird zum Glätten des Spulenmaterials verwendet, um die Oberfläche flach zu machen, damit der Stempel genauer sein kann. Der Motor hat eine Leistung von 3,0 kW und verfügt über einen Untersetzungsmotor mit Getriebe, der sich durch schnelle Reaktion und hohe Präzision auszeichnet.

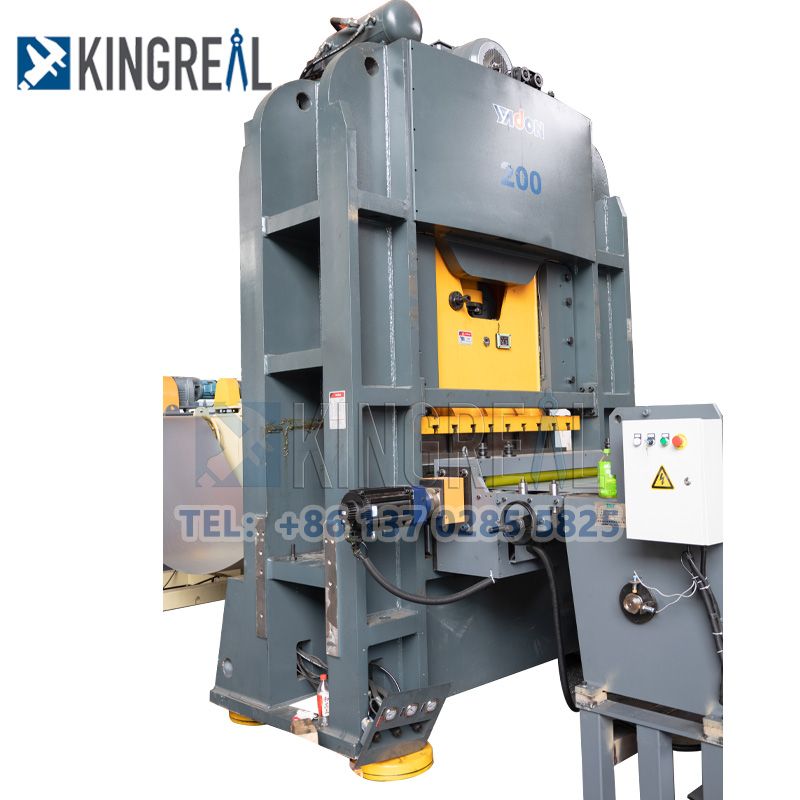

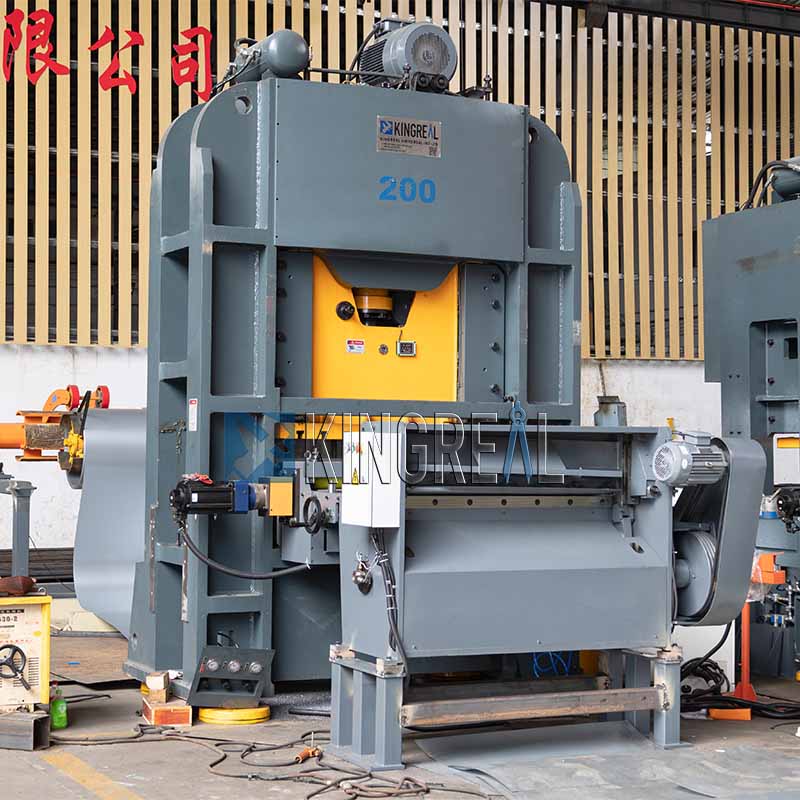

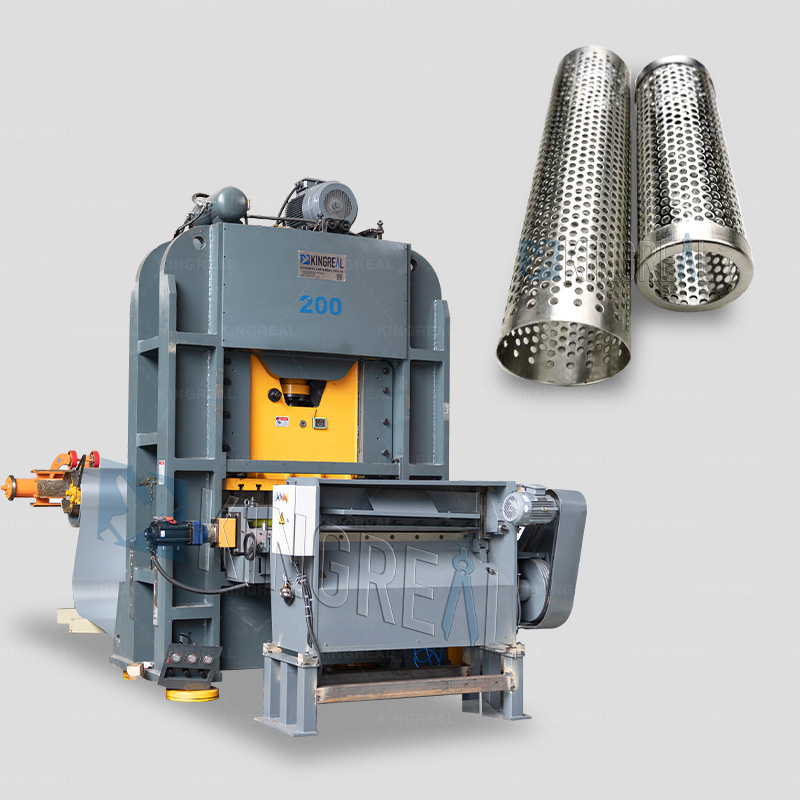

▶ 125 TON Hochgeschwindigkeits-Portalpresseist eine Hochgeschwindigkeits-Portalpresse, die einen Druck von 125 Tonnen liefern kann. Diese Presse wird typischerweise für Hochgeschwindigkeits-Präzisionsstanz- und Formprozesse für eine Vielzahl von Materialien wie Metalle, Kunststoffe und Verbundwerkstoffe verwendet. Zu seinen Merkmalen gehören ein Sechszylinder-Design, Hochgeschwindigkeitsbetrieb und automatisierte Steuerungen, die die Produktivität und Produktqualität verbessern.

▶ Servomotor-Vorschubgerät(Servo Motor Feeding Device) ist ein Gerät, das Servomotoren verwendet, um die Zufuhr von Materialien in eine Maschine oder Produktionslinie präzise zu steuern. Dieses Gerät kann die Position, Geschwindigkeit und Beschleunigung des Materials gemäß den programmierten Parametern präzise steuern und so eine effiziente und präzise automatische Zuführung realisieren.

Zu den Hauptkomponenten eines Servomotor-Vorschubgeräts gehören typischerweise:

Servomotor: liefert Strom zum Antrieb des Vorschubmechanismus.

Controller: Empfängt Befehle und steuert die Bewegung des Servomotors.

Vorschubmechanismus: wie Rollen, Förderbänder oder andere mechanische Geräte, die zur physischen Bewegung des Materials verwendet werden.

Sensoren: Überwachen die Materialposition und -geschwindigkeit und geben Rückmeldung an die Steuerung, um die Bewegung anzupassen.

Vorteil der perforierten Metallfilter-Stanzmaschine

▶ Hohe Effizienz: Es kann schnell eine große Anzahl von Metallkartuschen produzieren und sich so an die Anforderungen der Massenproduktion anpassen.

▶ Hohe Präzision: Durch präzise Formen und Steuerungssysteme kann die Stanzlinie Löcher mit präziser Größe und gleichmäßiger Verteilung auf Metallplatten erzeugen.

▶ Vielseitigkeit: Es kann Metallplatten aus verschiedenen Materialien wie Edelstahl, Aluminium, Kupfer usw. verarbeiten und je nach Bedarf Löcher unterschiedlicher Form und Größe erzeugen.

▶ Haltbarkeit: Der Metallfilter weist eine gute Beständigkeit gegen hohe Temperaturen und Korrosion auf und eignet sich für eine Vielzahl rauer Umgebungen.
