Auf Länge geschnittenes Blech, Videoanzeige:

Unternehmensüberblick:

KINGREAL STEEL SLITTER ist im Bereich der Herstellung von Coilverarbeitungsanlagen tätig und bietet seinen Kunden eine Reihe von Dienstleistungen in den Bereichen Design, Produktion und Vertrieb. Die markantesten Produkte sind die Coil-Schneidmaschine und die Cut-To-Length-Linie. Diese Maschinen werden häufig zum Schlitzen, Scheren oder Stanzen von Metallblechen in verschiedene Größen und Formen eingesetzt. Die Blechzuschnittlinie ist eine von KINGREAL STEEL SLITTER, die über eine Coil-Verarbeitungsausrüstung verfügt, mit der das Coil auf eine bestimmte Blechbreite verarbeitet wird.

Beschreibung der Blechschneidemaschine:

Die Blechschneidemaschine KINGREAL STEEL SLITTER wird zum Abwickeln, Nivellieren, Zuführen, Ablängen, Trimmen und Stapeln von Metallspulen verwendet. Zu den geeigneten Materialien gehören Aluminiumspulen, Edelstahl, kaltgewalzter Stahl, warmgewalzter Stahl, PPGI, Kupferstreifen und andere Materialienhoch wie 80M/Min.

Unterschiedliche Coildicken, Materialien und Scherbreiten wirken sich direkt auf die Gestaltung der Blechzuschnittlinie aus. Die übliche Dicke von Spulen beträgt 0,3–3 mm und die übliche Scherlänge beträgt 1200–1600 mm, was eine der Produktionsanforderungen der meisten Kunden ist. Gleichzeitig kann KINGREAL STEEL SLITTER das Design auch an die vom Kunden spezifizierten Produktionsanforderungen anpassenSchwere, auf Länge geschnittene Linieoder dieKompakte Coil-Ablänganlage.

Mit mehr als 20 Jahren Erfahrung in Herstellung und Vertrieb verkauft KINGREAL STEEL SLITTER seine Zuschnittlinie erfolgreich in Länder wieSaudi-Arabien, Indien und Russlandund ist in der Lage, optimale Lösungen und After-Sales-Service anzubieten.

Nehmen Sie gerne Kontakt mit uns auf.

Produktkatalog für die Spulenverarbeitung:

(Zum Herunterladen können Sie hier klicken.)

Arbeitsprozess der Blechzuschnittlinie:

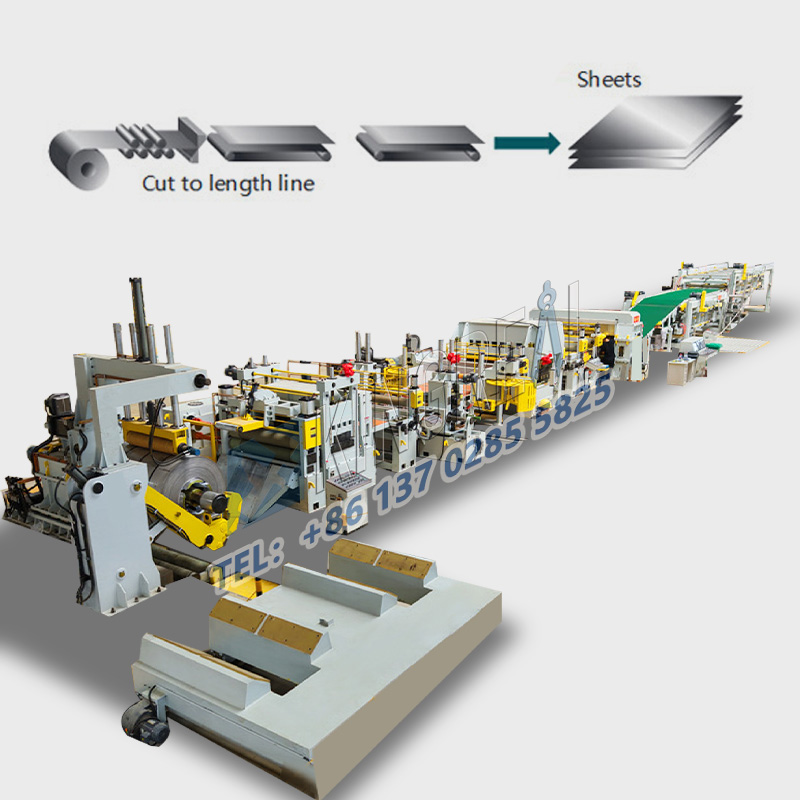

Coil-Wagen → Abwickelhaspel → Zufuhr von Klemmvorschubrollen → Hochpräzises Nivelliergerät → Schneiden mit fester Länge → Entladetisch / automatischer Stapeltisch

Technische Spezifikation für die Blechzuschnittlinie:

①　Spulenspezifikation:

②　Blechschnitt auf Längenlinienspezifikation

③　Komponentenliste für die Blechzuschnittlinie

- Spulenwagen

- Hydraulische Abwickelhaspel

- Eintrittsführer

- Vier-/Sechs-Hochnivellierungsmaschine

- Ringbrücke

- Seitenführungsrolle

- Richtmaschine mit CNC-Servovorschub

- Messsystem

- Schermaschine

- Fördertisch

- Pneumatische Entladevorrichtung

- Hydraulischer Hubtisch

- Auto entstapeln

- Hydrauliksystem

- Pneumatisches System

- SPS-Steuerung des elektrischen Systems

Hauptkomponentendetail der Blechzuschnittlinie:

Nivellierung für Blechzuschnitte:

Funktion: Es wird zum Nivellieren von Material und zum Zuführen in fester Länge verwendet.

Hauptstruktur: Nivellierwalze, elektrisches Teil, Gegendruckwalzenbaugruppe, Zuführ- und Entladestützsitzbaugruppe.

Richtwalze: Gcr15-Wärmebehandlungsstahl wird vergütet und anschließend mit Hochfrequenzbehandlung bearbeitet. Nach zweimaligem Galvanisieren und Rundschleifen ist die Oberfläche glänzend und weist keine Spuren auf, und die Härte erreicht HRC62 oder mehr. Der Durchmesser der Nivellierwelle beträgt ø100mm. Stellen Sie das Schneckengetriebe manuell ein, um die Nivellierwalze anzuheben.

Zuschnittmaschine

Funktion: Wird zum Schneiden von Materialien mit fester Länge verwendet.

Hauptstruktur: Hauptrahmen, Messer, pneumatische Kupplung, elektrisches Teil usw.

Hauptrahmen: Der gesamte Rahmen ist mit hochwertigem Kohlenstoffstahl verschweißt und nach dem Schweißen geglüht.

Klinge: Die Klinge besteht aus Cr12-Material, die Wärmebehandlungshärte erreicht HRC62 Grad und die vierseitige Schneidkante kann ausgetauscht werden.

Pneumatische Kupplungsstruktur: Änderung der herkömmlichen mechanischen Bremsmethode, geräuscharm, lange Lebensdauer und präzise.

Stapelmaschine für Blechzuschnitte

Funktion: Wird für den Materialtransport verwendet.

Hauptstruktur: Rahmen, Hydrauliksystem, Entladungsrollplattform usw.

Rahmen: Er ist mit Kohlenstoffstahl verschweißt, der stabil und fest ist. Scherenartiges Design, der Zylinder wird gestreckt und angehoben.

Hebeplattform zum Entladen: Der Ölmotor treibt das Getrieberitzel an, um die Trommel in Drehung zu versetzen und so den Materialaustrag zu übertragen.

Vielfältige Lösungen für Blechzuschnittmaschinen

Geschwindigkeit der Blechzuschnittmaschine: Basierend auf den Kundenanforderungen bietet KINGREAL STEEL SLITTER Lösungen für die Herstellung von Blechzuschnittlinien an, die den verschiedenen Geschwindigkeitsstufen der Blechzuschnittmaschine entsprechen. Beispielsweise bietet KINGREAL STEEL SLITTER verschiedene Coil-Schneidmaschinenkonstruktionen, Stapel- und Schersysteme an. Die Produktionsgeschwindigkeiten der KINGREAL STEEL SLITTER auf Längenschneidelinie betragen 80 m/min und 50 m/min.

Scherverfahren für Blechzuschnittmaschinen: KINGREAL STEEL SLITTER kann verschiedene Schersysteme für Blechzuschnittlinien entwickeln, darunterFliegenscheren, auf Länge geschnittene Schnur, RotationsscherenLinie auf Länge zuschneiden, SchwingscherenLinie auf Länge zuschneiden, Undfeste ScherungLinie auf Länge zuschneiden.

Materialstärke für Blechzuschnittmaschinen: KINGREAL STEEL SLITTER kann Blechzuschnittlinien entsprechend den Produktionsanforderungen des Kunden anpassen. KINGREAL STAHLSCHNEIDERLeichte, auf Länge zugeschnittene Leitungenkann Spulen von 0,2–3 mm verarbeiten, KINGREAL STEEL SLITTERZugeschnittene Schnüre mittlerer Stärkevon 0,3–6 mm und KINGREAL STEEL SLITTERAbgelängte, dicke Leitungenvon 6-25mm.

Preis der Blechzuschnittmaschine: KINGREAL STEEL SLITTER kann je nach Preis Komponenten für unterschiedliche Parameter und Leistungen der Blechzuschnittlinie entwerfen. Beispielsweise können der KINGREAL STEEL SLITTER Blechschneidemaschine Schlaufen- oder Grubenschereinheiten hinzugefügt werden; Die Blechzuschnittlinie kann mit zwei Richtmaschinen, zwei Stapeltischen usw. ausgestattet werden; Auch kompakte und wirtschaftliche Blechzuschnittmaschinenlösungen können kundenindividuell zusammengestellt werden.

Endproduktanzeige:

Qualitätskontrolle der Schnittmaschine:

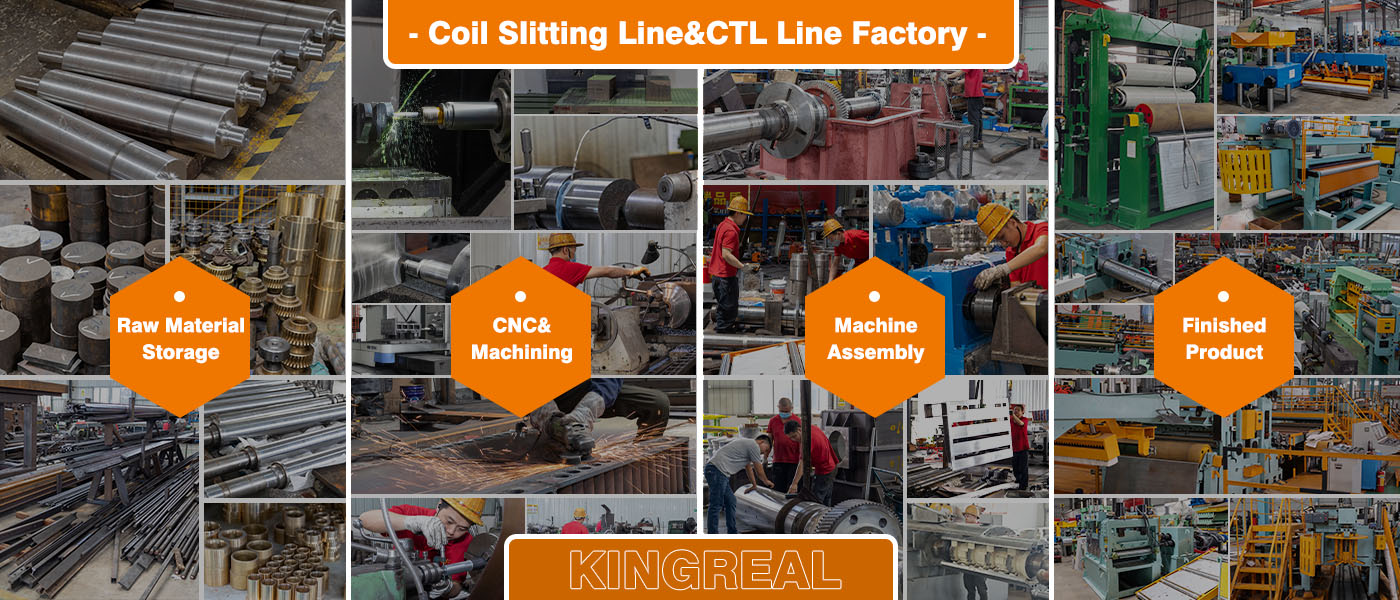

KINGREAL STEEL SLITTER hat einen strengen Qualitätskontrollprozess eingeführt, um sicherzustellen, dass jeder Produktionsschritt den Standards und Anforderungen entspricht. Dazu gehören die Rohstoffbeschaffung, der Produktionsprozess, die Montage, die Prüfung usw. Um sicherzustellen, dass jedes Teil der Blechzuschnittmaschine den Qualitätsstandards entspricht.

Die Blechzuschnittlinie KINGREAL STEEL SLITTER hat auch die internationale CE-Zertifikatszertifizierung bestanden.

Verwandter Artikel über die Linie zum Zuschneiden von Blechen

1, Was ist eine Edelstahl-Ablängmaschine?

Die Ablängmaschine aus Edelstahl ist eine unverzichtbare Produktionsausrüstung in der metallverarbeitenden Industrie. Es wird hauptsächlich verwendet, um Metallspulen horizontal zu schneiden und sie auf die erforderliche Breite oder Länge zu schneiden.

2,Was ist eine Rotationsschere, die auf Länge geschnitten wird?

Die rotierende Scheren-Ablängmaschine wird hauptsächlich zum präzisen Nivellieren und genauen Schneiden von Metallspulen wie Kupfer, Edelstahl, Aluminium und Eisen verwendet. Der einzigartige Vorteil dieser Rotationsscheren-Ablängmaschine besteht darin, dass sie schneiden kann, ohne die Maschine anzuhalten, wodurch die winzigen Vertiefungen vermieden werden, die durch das Anhalten der Rotationsscheren-Ablängmaschine zum Schneiden entstehen.

3,Wie schneidet die Fliegenschere die Schnur auf Länge?

Bei der auf Länge geschnittenen Fliegenschermaschine handelt es sich um eine mit dem KINGREAL STEEL SLITTER ausgestattete Maschine. Im Hinblick auf hochpräzise und schnelle Ablänglinientechnologie beherrscht KINGREAL STEEL SLITTER nicht nur dünne Bleche, Rotationsscheren und fliegende Schermaschinen, sondern auch Hochleistungs- und mittelschwere Ablänglinien.
