KINGREAL STEEL SLITTER bietet hochpräzise, vollautomatische Ablänglinien. Diese vollautomatischen Ablängmaschinen wickeln in erster Linie Metallspulen ab und schneiden sie präzise zu. Und diese vollautomatischen Ablängenlinien können Geschwindigkeiten von bis zu 80 m/min erreichen.
Video über die vollautomatische Schnittlinie

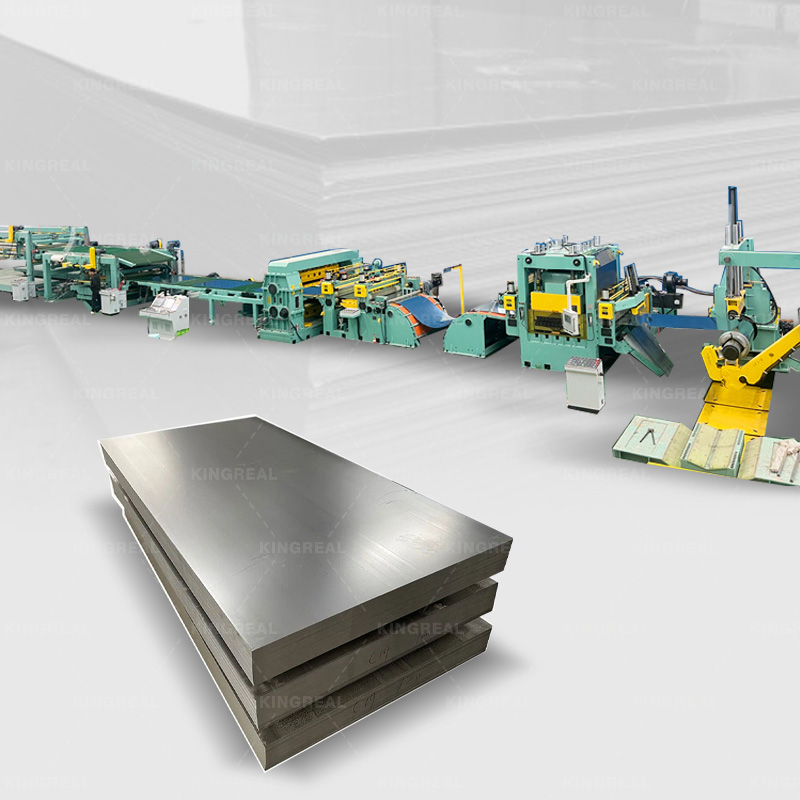

Was ist eine vollautomatische Schnittlinie?
Die vollautomatische Ablängenlinie KINGREAL STEEL SLITTER dient zum Schneiden unterschiedlicher Materialrollen in das erforderliche Blech und zum Stapeln des Profils. Sie besteht hauptsächlich aus Abwickelhaspel, Klemmnivellierer, Schneidegerät, Stapler usw. und ist mit Hilfsgeräten wie Zuführung, Seitenführungsgerät, Übergangsgerät, Förderband usw. ausgestattet.
Die von KINGREAL STEEL SLITTER entwickelte vollautomatische Zuschnittlinie muss zwischen den Vorgängen lediglich die erforderliche Produktionsgeschwindigkeit und die angegebene Breite auf dem SPS-Touchscreen eingeben, und schon kann die automatische Produktion beginnen.

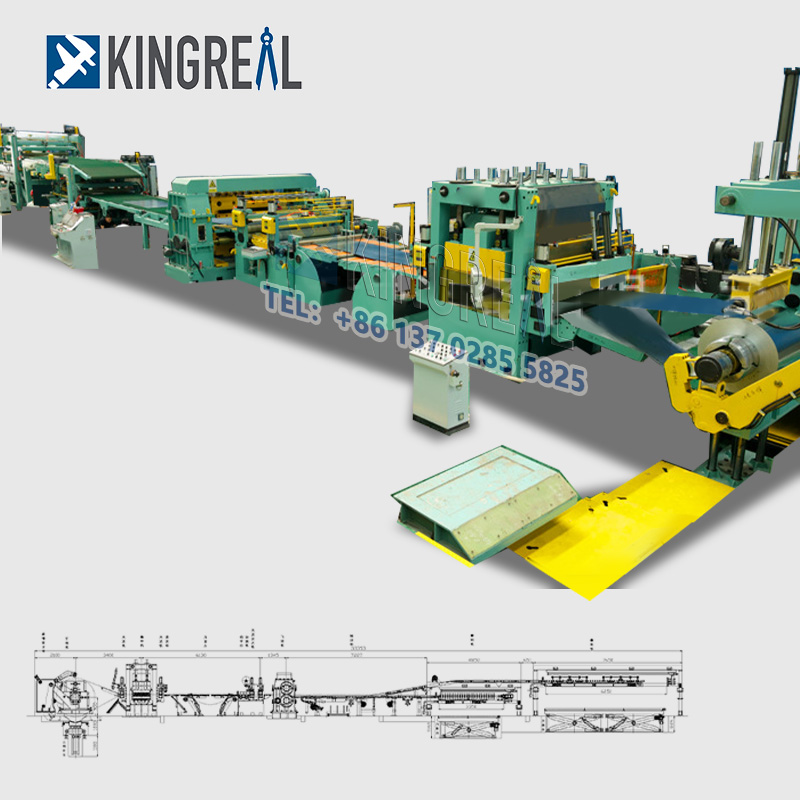

Arbeitsablauf der vollautomatischen Schnittlinie
Abwickelhaspel mit Trolley-Wagen --- Hydraulische Abwickelhaspel --- Richtmaschine --- Schleifenbrücke --- Kodierungs- und Messgerät (mit Endplattenklemmung) --- Schneidemaschine --- Förderband --- Hydraulische Hebeplattform --- Stapler mit Gebläsevorrichtung --- Wagen entladen

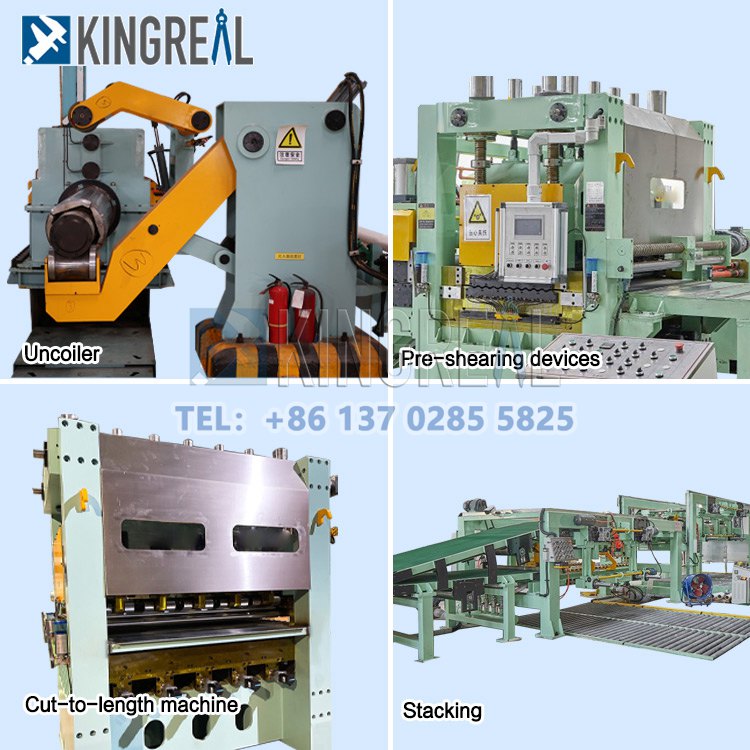

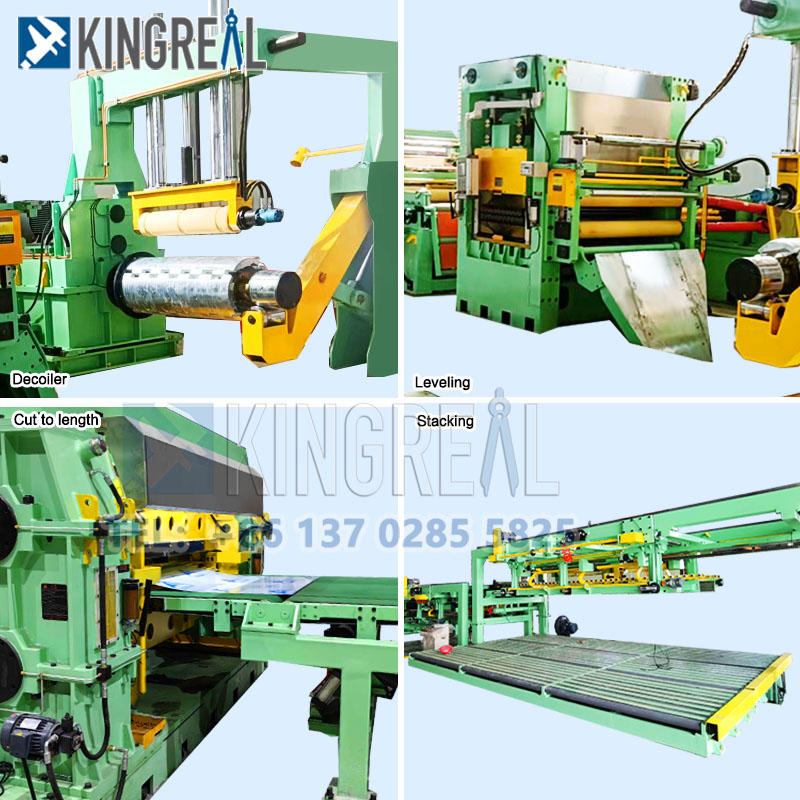

Hauptkomponentendetail der vollautomatischen Schnittlinie
KINGREAL STEEL SLITTER entwickelt einen hydraulischen Ausleger zur Unterstützung von Spulen und zum Abwickeln, dessen Kapazität 15 Tonnen (maximal) beträgt.
Bei der Cut-to-Length-Schleife werden zwei Augenpaare verwendet, um den Geschwindigkeitspuffer zwischen der Abwickelhaspel und dem Rollenschneider zu steuern. T-Augen werden von der SPS gesteuert.
Der 100-Nm-Drehmomentmotor treibt den Spulenbetrieb in Vorwärts- und Rückwärtsrichtung an und kann auch mit Spannung abgewickelt werden.
Bei der Cut-to-Length-Schleife werden zwei Augenpaare verwendet, um den Geschwindigkeitspuffer zwischen der Abwickelhaspel und dem Rollenschneider zu steuern. T-Augen werden von der SPS gesteuert.
Funktion: Es wird verwendet, um die unterschiedliche Geschwindigkeit zu beseitigen und das falsch verfolgte Blatt wieder in die richtige Richtung zu bringen.
Zunächst werden die Paletten und Übergangsplatten durch Zylinder angehoben, um den Kopf passieren zu lassen. Beim Arbeiten bewegen sich die Übergangsplatte und die Paletten nach unten und die Platten werden in der Grube gelagert.

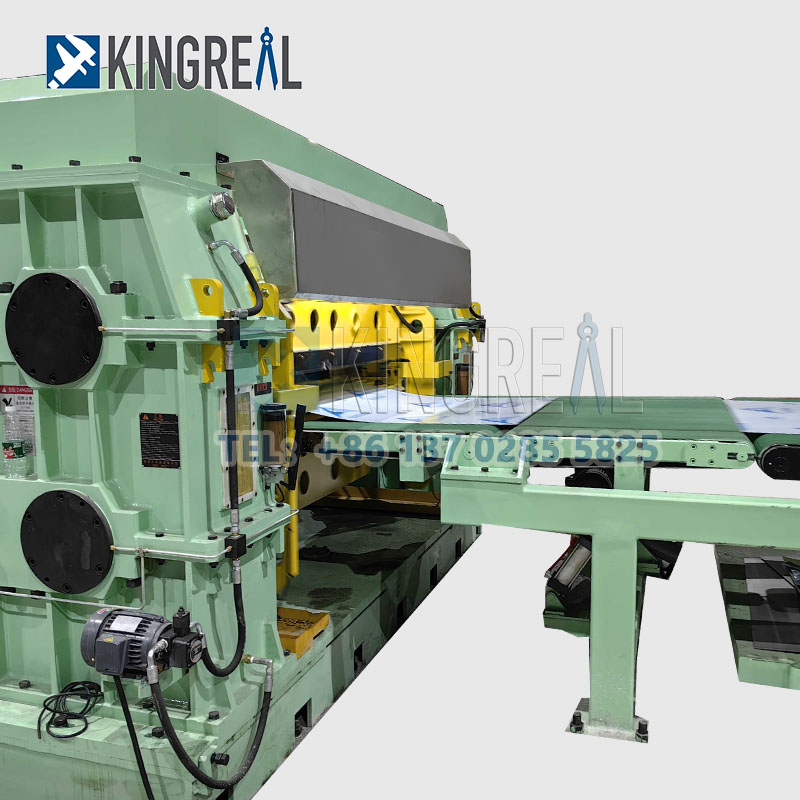

Vollautomatischer Ablängen-Schermodus: hydraulische Auf- und Ab-Schere, automatische Schere mit Direktsignal des Vorschubs
Durch die Verwendung von Schneidmaterialien mit Spaltanpassungsdesign und Wärmebehandlung kann eine 2-mm-Stahlplatte sicher abgeschert werden
Pneumatisches Stapeln der Platten, SPS-gesteuertes Heben. Drei 0,75-kW-Motoren ziehen, um die Breite und Länge anzupassen.
Es ist mit der passenden Windvorrichtung Trompete mit Hochdruckventilator ausgestattet, um die Reibung des Blechs zu verhindern.
Stellen Sie sicher, dass jede hydraulische Komponente verwendet wird. Der Arbeitsdruck des Hydrauliksystems beträgt 6,3–16 MPa.
Vorteil der vollautomatischen Schnittlinie
- Vollautomatische Produktion für vollautomatische Zuschnittlinie
Wenn eine vollautomatische Ablänglinie von KINGREAL STEEL SLITTER eingeschaltet wird, arbeiten Schlüsselkomponenten wie Abwickelhaspel, Richtmaschine, Ablängmaschine, Abfallsammelvorrichtung, Förderband und Stapler automatisch zusammen, um Coils effizient zu verarbeiten. Die vollautomatische Ablängmaschine kann Spulen schnell in Bleche umwandeln und so die Produktionszyklen erheblich verkürzen.
Die vollautomatischen Ablängenlinien von KINGREAL STEEL SLITTER sind hochautomatisiert, wobei das gesamte System über ein SPS-Bedienfeld verwaltet wird. Benutzer geben einfach relevante Produktionsparameter, wie die gewünschte Anzahl der zu schneidenden Blätter, die Schnittlänge und die Produktionsgeschwindigkeit, am Bedienfeld ein, und die vollautomatische Ablängmaschine startet automatisch und nimmt den Betrieb auf.
Die vollautomatischen Ablänglinien von KINGREAL STEEL SLITTER sind benutzerfreundlich konzipiert. Um den Kunden den schnellen Einstieg zu erleichtern, stellt KINGREAL STEEL SLITTER detaillierte Video-Tutorials und Bedienungsanleitungen zur Verfügung, um sicherzustellen, dass jeder Benutzer die Bedienung der vollautomatischen Ablängenmaschine schnell beherrschen kann. Darüber hinaus entsendet KINGREAL STEEL SLITTER auf Anfrage professionelle Ingenieure zur Schulung vor Ort in die Anlage des Kunden, um sicherzustellen, dass jeder Arbeiter mit der Bedienung der vollautomatischen Ablängenlinie vertraut ist.
Um die Schnittgenauigkeit zu gewährleisten, hat KINGREAL STEEL SLITTER die vollautomatische Ablängmaschine mit einem äußerst stabilen Zuführsystem ausgestattet, das sicherstellt, dass die Bleche gleichmäßig und genau in die Ablängmaschine eingeführt werden. Für einen reibungslosen Bogentransport sind die Oberflächenrauheit und Rundheit der Einzugswalzen entscheidend. Wenn die Einzugswalzen rau oder nicht rund genug sind, kann es beim Transport zu Vibrationen der Bleche und damit zu Abweichungen im Schnittmaß kommen. Darüber hinaus ist die Stabilität des Antriebsmoments des Vorschubmotors ebenso wichtig, da Schwankungen des Antriebsmoments direkten Einfluss auf die Stabilität der Vorschubgeschwindigkeit haben. Um dieses Problem zu lösen, hat KINGREAL STEEL SLITTER die vollautomatische Ablängmaschine außerdem mit einer präzisen Positionierungsvorrichtung ausgestattet, um sicherzustellen, dass das Blech vor dem Schneiden richtig positioniert ist. Die Genauigkeit dieser Positionierungsvorrichtung kann entsprechend den Anforderungen der Blechverarbeitung angepasst werden und erreicht typischerweise einen hohen Genauigkeitsstandard von ±0,1 mm bis ±0,5 mm.
Während des Schervorgangs wirkt sich die Ebenheit des Blechs direkt auf die Qualität des Endprodukts aus. Zu diesem Zweck rüstet KINGREAL STEEL SLITTER die Maschine typischerweise mit einer Sechswalzen-Richtmaschine aus. Je mehr Walzenschichten vorhanden sind, desto besser ist der Egalisierungseffekt. Für Kunden mit noch höheren Anforderungen an die Ebenheit der Bleche kann KINGREAL STEEL SLITTER die vollautomatische Ablänglinie auch mit zwei Richtmaschinen ausstatten, um sicherzustellen, dass die Bleche vor dem Scheren zwei Richtschritte durchlaufen und so die Ebenheit maximiert wird.

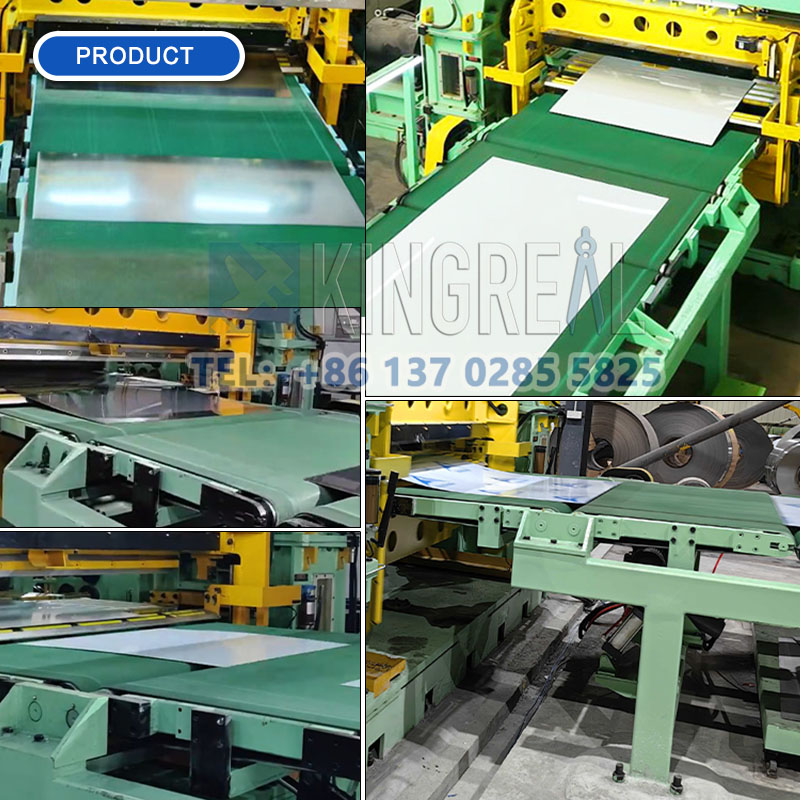

Die vollautomatische Ablängmaschine KINGREAL STEEL SLITTER ist mit einem fortschrittlichen Stapler ausgestattet, der dafür sorgt, dass geschnittene Bleche automatisch zum Stapeln an einen bestimmten Ort transportiert werden. Diese Konstruktion gewährleistet nicht nur ein sauberes Stapeln, sondern ermöglicht dem Benutzer auch die Einstellung der Stapelmenge.
 |
 |
 |
Referenzdatum der vollautomatischen Ablängenmaschine
|
Maschinentyp |
Vollautomatische Zuschnittmaschine |
|
Produktionstyp |
Maszyna do cięcia stali na wymiar |
|
Material |
Edelstahl, Kupferband, Siliziumstahl, kaltgewalzter und warmgewalzter Stahl usw. |
|
Maximale Spulendicke |
25mm |
|
Maximales Spulengewicht |
3600 mm |
|
Maximale Spulenhöhe |
30 Tonnen |
|
Maximale Schnittlänge |
24m |
|
Schnittgeschwindigkeit |
80m/min |
|
Schnitttoleranz |
±0,01 mm |
FAQ zur vollautomatischen Schnittlinie
KINGREAL STEEL SLITTER ist ein professioneller Hersteller und Lieferant. KINGREAL STEEL SLITTER bietet Komplettlösungen für die Coilverarbeitung und den Werkzeugmaschinenbau, darunter Hochgeschwindigkeits-Ablänglinien, einfache Ablängmaschinen, Fliegenscher-Ablängmaschinen, Schwingscher-Ablängmaschinen und feste Scher-Ablängmaschinen. KINGREAL STEEL SLITTER verfügt über ein professionelles Team und umfangreiche Projekterfahrung und kann Ihnen den besten Service bieten. Nehmen Sie gerne Kontakt mit uns auf.
Die KINGREAL STEEL SLITTER-Fabrik befindet sich in der Stadt Foshan, Provinz Guangdong. Es gibt also zwei Wege in unsere Stadt.
Eine davon ist per Flug direkt zum Flughafen Foshan oder Guangzhou. Eine andere Möglichkeit besteht mit dem Zug direkt zum Bahnhof Foshan oder Guangzhou.
Xe đẩy để tải cuộn -- Bộ trang trí thủy lực -- Bộ dẫn hướng & ép -- Máy san phẳng cuộn 2 chốt -- Bàn truyền tấm -- Máy cắt khổ lớn -- Máy xếp tự động
Um unseren Kunden bei der Lösung von Maschineninstallationsproblemen zu helfen, bietet KINGREAL STEEL SLITTER sowohl Online- als auch lokale Installationsdienste KOSTENLOS an!
