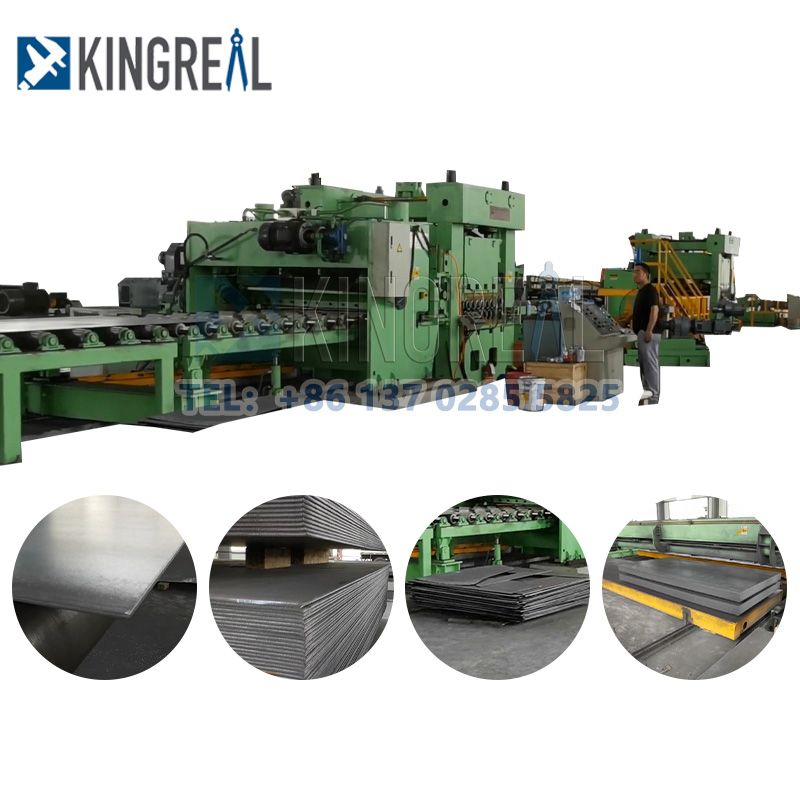

KINGREAL hat die 12-16MM HR Cut-To-Length-Linie speziell für Blechdicken bis zu 12-16MM entwickelt, was ein hohes Maß an Abwickel-, Richt- und Scherausrüstung erfordert. Bei Interesse können Sie sich gerne an uns wenden.
KINGREAL-Plattenscherlinien sind speziell für das Abwickeln, Nivellieren, Schneiden und Stapeln von Metallspulen mit einer Dicke von bis zu 10–16 mm konzipiert. Zu den geeigneten Materialien gehören Aluminium, verzinkter und warmgewalzter Stahl.
Für die Verarbeitung dicker Blechspulen werden KINGREAL-Ablänglinien mit speziellen Gussteilen in der Konstruktion der Komponenten und Geräte entwickelt und hergestellt, die an den Scherprozess von Spulen mit großer Dicke angepasst sind. Ganz gleich, ob es sich um eine Ablänglinie für hohe Dicken oder eine einfache Ablänglinie handelt, KINGREAL kann professionelles Design, hochwertige Produktion und Kundendienst bieten und hat bereits erfolgreiche Projekte in Saudi-Arabien, Russland und den USA durchgeführt Vereinigte Arabische Emirate.
Wagen zum Laden von Spulen – hydraulische Abwickelhaspel – Vorschubrolle – Richtmaschine – Schleifenbrücke – Seitenführungsgerät – Servo-Richtmaschine – Fliegenschermaschine – Übergangstisch – automatischer Stapel
|
Name |
Detail |
|
Rohmaterial |
Q235 HR |
|
Blechdicke |
5,0–16,0 mm |
|
Blattbreite |
900–2000 mm |
|
Nettobreite der Maschineneingabe |
2000mm |
|
Außendurchmesser der Spule |
Φ1000~Φ2200mm |
|
Innendurchmesser der Spule |
Φ550~Φ760mm |
|
Maximales Spulengewicht |
30T |
|
Stapellänge |
1000~12000mm |
|
Arbeitsgeschwindigkeit |
0~25 m/min |
|
Totale Kraft |
~500KW |
|
NEIN. |
Komponentenname |
Detail |
|
1 |
Hochpräzise Vornivellierungsmaschine |
Es verwendet eine Fünf-Rollen-Nivellier- und eine Zwei-Rollen-Klemm- und Vorschubanordnung. Der Hydraulikzylinder treibt die obere Walze an, wenn sie sich verstellt und zum Vorschub nach unten drückt, und die elektrische Kraft verstellt sie und drückt sie zum Nivellieren nach unten. Der Motor treibt die Ober- und Unterwalze über das Reduzierstück und den Verteilerkasten über die Universalverbindungswelle an. |
|
2 |
Zuschnittmaschine
|
a.Modell: Hydraulische Bremse b. Hübe pro Minute: 8–12 Mal c.Klingenmaterial: Cr12Mov d.Motorleistung: 55 kW |
|
3 |
8. Dimensionierungsgerät |
Verhindert, dass das Blech während des Betriebs seine Form verliert, und kontrolliert seinen Einlauf in die Hauptrichtmaschine. Diese Baugruppe besteht aus Maschinenbasis, Führungsrolle, Begrenzungsrolle, Stützschlitten und Einstellvorrichtung. Um unterschiedlichen Blechbreiten gerecht zu werden, sind auf beiden Seiten der Blechbreitenrichtung vertikale Führungsrollen angebracht. Der Führungsrollenrahmen ist am entsprechenden Schlitten befestigt, der den Schlitten auf der Führungssäule durch den Motor über die Walzdrahtmutterzahlung in Richtung der Blechbreite bewegt. |
√ Umfangreiche Projekterfahrung
√ Professionelles technisches Design
√ Hochwertiger Zeitproduktionsprozess
√ Weltweiter Kundendienst
