Produktbeschreibung

Video über die neue Design-Ablängmaschine 2023:

Was ist eine Längsschnittmaschine?

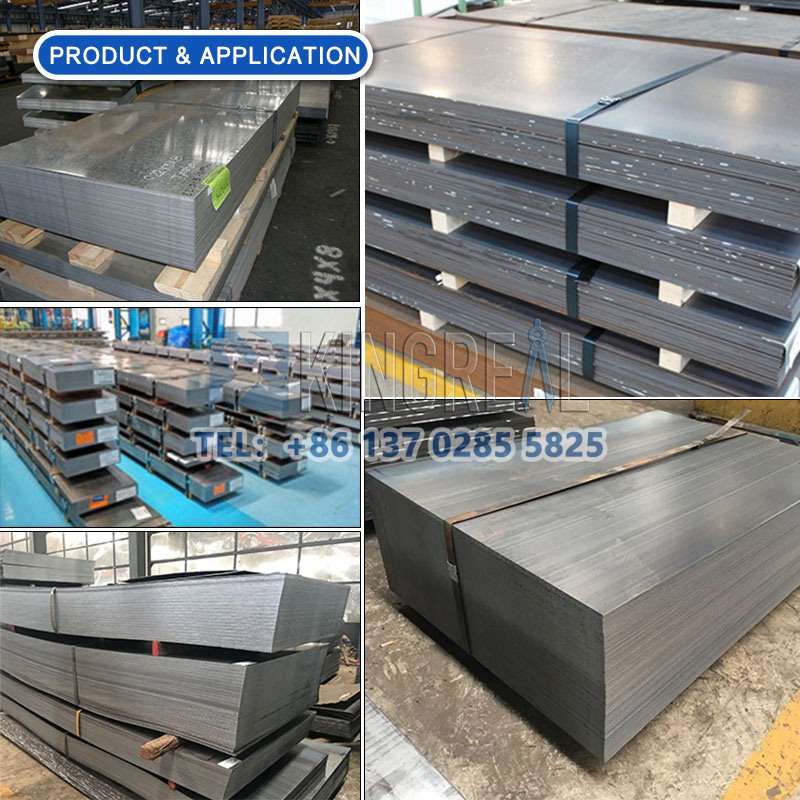

Für den Einsatz in der Metallweiterverarbeitung ist die KINGREAL-Metallablängmaschine darauf ausgelegt, Metallspulen unterschiedlicher Dicke in Bleche einer bestimmten Breite zu schneiden.

Um sicherzustellen, dass die Produktionslinie effektiv funktioniert, umfassen Zuschnitt-Fertigungslinien in der Regel eine Vielzahl von Produktionswerkzeugen. Metalle mit einer Dicke von4-10 MModer dickere Bleche werden oft mit Metall-Ablängscheren verarbeitet.

Was ist unser neues Design?

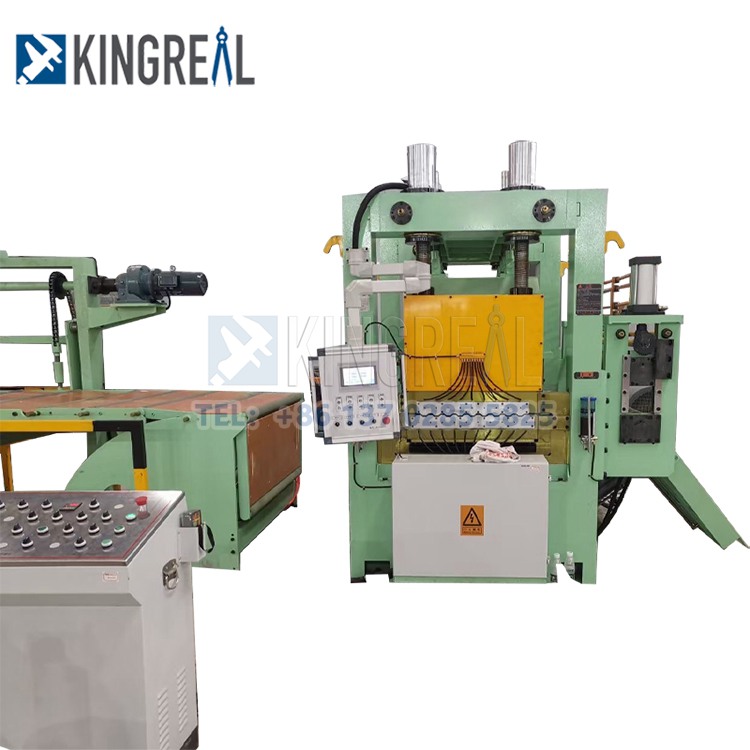

Fliegenschermaschine

Um die Produktionsgeschwindigkeit der Linie zu erhöhen, hat KINGREAL die fliegende Schermaschine entwickelt und optimiert, die in der Lage ist, mit ununterbrochener Präzision zu schneiden und die Geschwindigkeit zu erhöhen20m/min bis 80m/min.

Die schnelle Schere stellt sehr spezielle Anforderungen an die Qualität und das Design des Teils, um sowohl die Qualität des Produkts sicherzustellen als auch die Produktionsgeschwindigkeit zu erhöhen.

Automatischer Stapel

Der letzte Teil der CTL-Linie kann optional mit einer automatischen Stapeleinrichtung ausgestattet werden, die eine automatische Stapelung der Bleche ermöglicht. Reduzieren Sie die Arbeitskosten und verbessern Sie die Produktionseffizienz.

Die gesamte Linie übernimmt die zentrale SPS-Steuerung

Das HMI-Display ist ein elektronisches Steuerungssystem mit Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider und anderen führenden Marken.

Arbeitsprozess der Schnittmaschine:

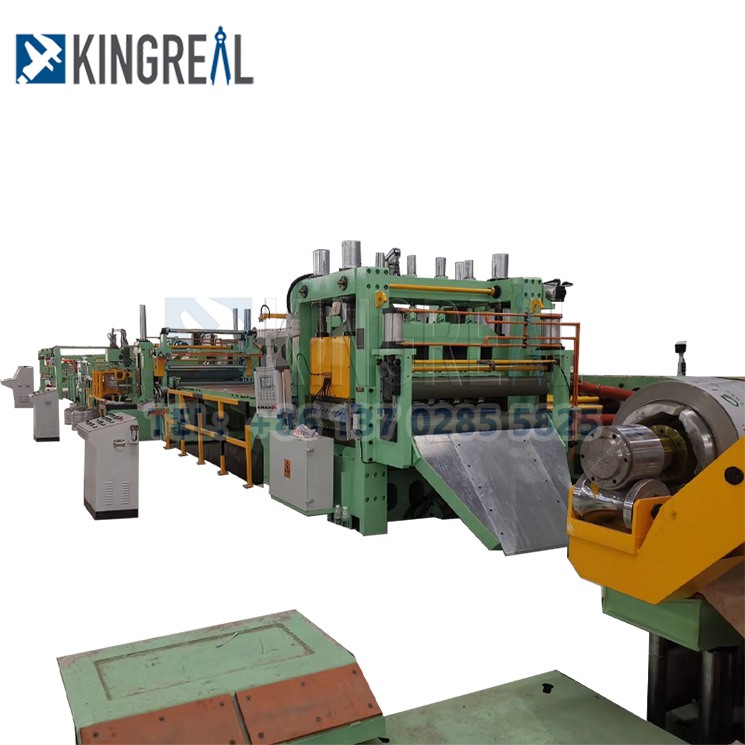

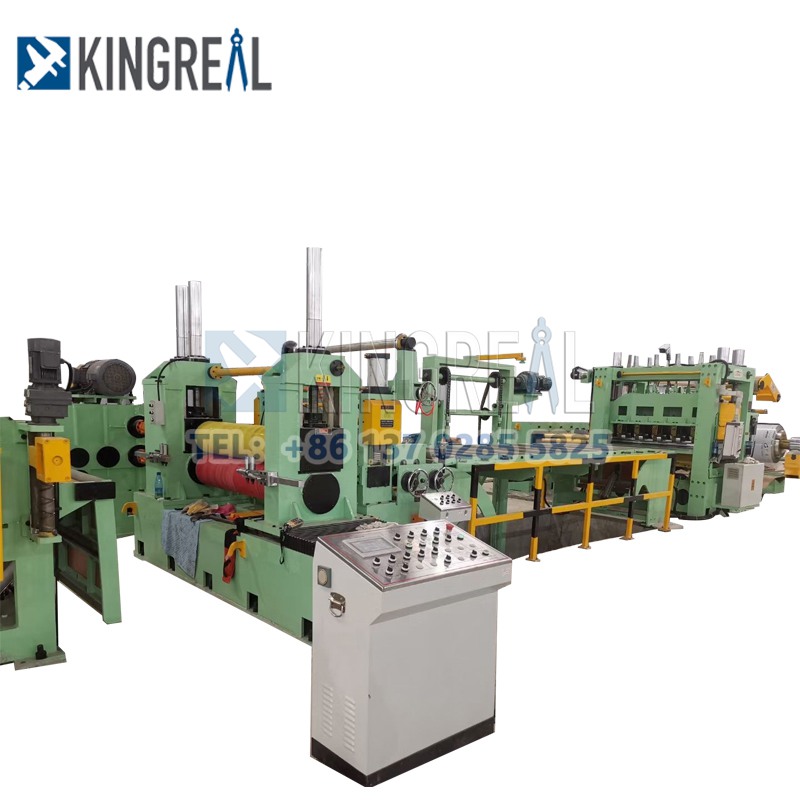

Hydraulische Abwickelhaspel → Andruckvorschubrolle → Hochpräzise Richtmaschine → Fliegenschermaschine → Entladetisch / automatischer Stapeltisch

cut to length machine sheet metal

Hauptelemente der Cut-to-Length-Linie

- Abwickelhaspel mit hydraulischem Ausleger

Die maximale Kapazität des KINGREAL-Hydraulikauslegers zum Abwickeln und Stützen von Coils beträgt 15 Tonnen.

Der Abwickler ist versenkbar und dank Hydraulikzylinder an den Coil-Innendurchmesser angepasst. Daran ist ein Auslegerarm befestigt.

- Hochpräzise Nivellierausrüstung

Für einen Hochgeschwindigkeitsvorschub und eine exakte Längenkontrolleinstellung wird die KINGREAL-Nivelliermaschine von einem Servomotor angetrieben. Zur Bedienung der Steuerkonsole kommt eine programmierbare Steuerung zum Einsatz.

Antriebssystem: synchronisiertes Förderband zu den Vorschubrollen, 15-kW-Servomotor, Präzisionsuntersetzungsantrieb

- Pneumatische Geräte

Zu den Komponenten eines pneumatischen Systems gehören eine Gasquelle (die der Nachfrager bereitstellt), Teile zur Verarbeitung der Gasquelle, ein Salennoide, zugehörige Rohrleitungen und Zylinder usw.

Für die Herstellung des Salenoids und anderer Komponenten werden hochwertige Materialien verwendet.

Technische Spezifikationen: Luftquellenkapazität: 1 m3/min, Druckbereich: 0,4–0,6 MPa.

Technische Spezifikation der Schnittmaschine

Maschinentyp	Linie auf Länge zuschneiden
Spulenmaterial	Metallspule (andere können angepasst werden).
Spulendicke	0,5–10 mm
Spulenbreite	600-2000mm
Spuleninnendurchmesser	500/610 mm
Außendurchmesser der Spule	≤2000 mm
Schneidgeschwindigkeit	10-70 m/min
Schnittgenauigkeit	±1,5 mm
Auf Längenbereich zuschneiden	500~4000mm
Ebenheit der Blechnivellierung	≤±1,5 mm/m²

Nutzen Sie die Linie zum Ablängen von Metall optimal aus

- Die Spule muss richtig positioniert sein, um das Gewichtsgleichgewicht aufrechtzuerhalten. Bevor es zurückgesetzt werden kann, muss der Coilwagen das Coil in der Abwickelhaspel fixieren und festziehen.

- Um zu verhindern, dass der Spulenkopf aufspringt, drücken Sie mit der Zugrolle auf den Spulenkopf, bevor Sie die Spulenverpackung öffnen.

- Der Bediener darf während des Betriebs der Maschine nicht auf der Spule stehen.
