Coil-Cut-to-Length-Linie

Die KINGREAL-Coil-Cut-To-Length-Linie kann die vom Kunden benötigte Plattengröße genau zuschneiden und ist je nach Kundenwunsch für Coils mit unterschiedlichen Spezifikationen und Materialien geeignet. KINGREAL ist ein professioneller Hersteller und Lieferant von Zuschnittlinien in China. Unsere Maschinen zeichnen sich durch hohe Qualität und einfache Bedienung aus. Nehmen Sie gerne Kontakt mit uns auf.

Anfrage absenden    PDF Herunterladen

Produktbeschreibung

Video über die Coil-Cut-To-Length-Linie

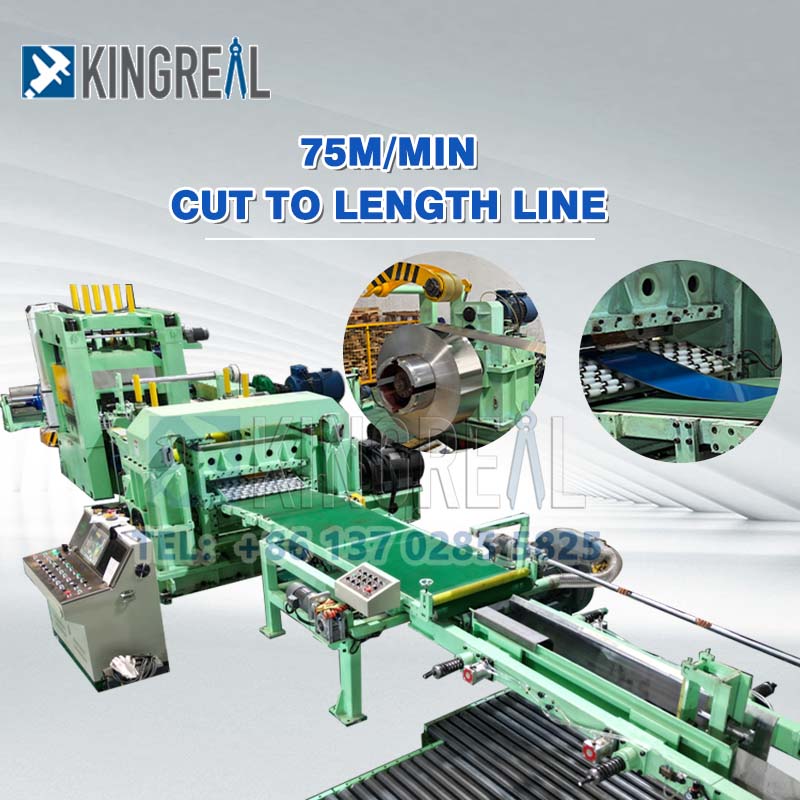

Beschreibung der Coil-Cut-To-Length-Linie

coil cut to length line

KINGREAL bietet eine Querteillinie zum präzisen Zuschneiden von Blechen mit bestimmten Längen je nach Bedarf, die für unterschiedliche Spezifikationen und Materialspulen wie Edelstahl, Metallstahl, Silizium, warmgewalzt und kaltgewalzt usw. geeignet sind. .


Zuführwagen, Abwickelhaspel, Richtmaschine, Servozuführer, Fliegenschermaschine, Entladetisch und automatischer Stapeltisch usw. von KINGREAL. Die in der Zuschnittlinie konfigurierte Ausrüstung ist nicht festgelegt, KINGREAL kann maßgeschneiderte Produktionsmaschinen nach Kundenwunsch herstellen.

Zusammensetzung der auf Länge geschnittenen Produktionslinienausrüstung

- Hydraulischer Spulenwagen
- Hydraulischer Abwickler
- Hydraulische Einfahrtführung
- Vier-/Sechs-Hochnivellierungsmaschine
- Seitliche Führungsrolle
- Richtmaschine mit CNC-Servovorschub
- Schneidemaschine
-Fördertisch
- Hydraulischer Hubtisch
- Auto ausstapeln

cut to length machine

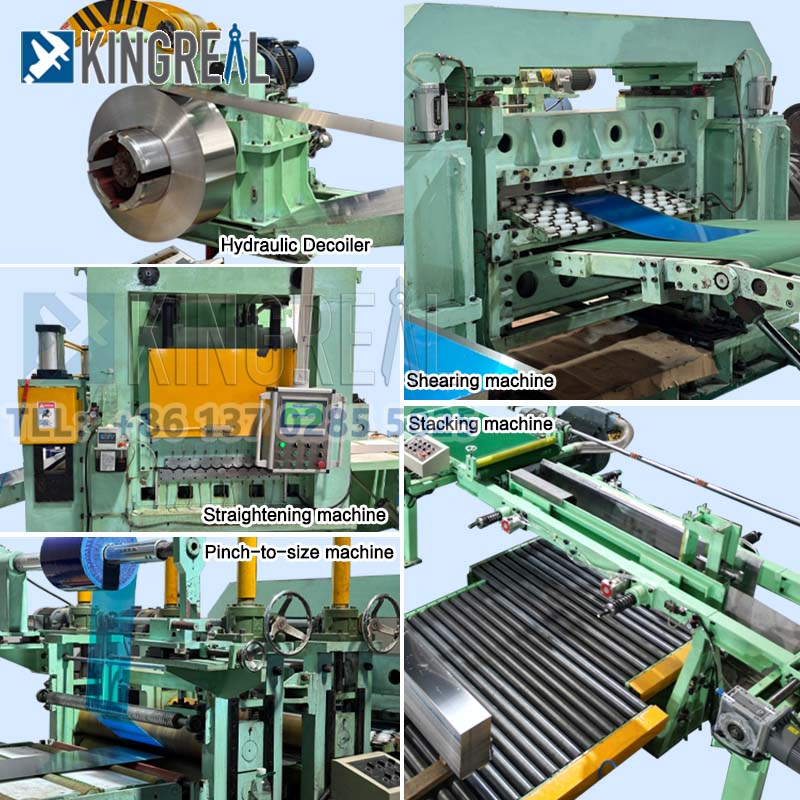

Hauptsächlich Komponenten der Coil-Cut-To-Length-Linie

Hydraulischer Spulenwagen

Für das schwere Coil-Material kann KINGREAL den Wagen für die Coil-Beladung bereitstellen, der horizontal und vertikal bewegt werden kann, um das Einlegen der Stahl-Coils in die Abwickelhaspel zu erleichtern.

Der Abwickelhaspelteil der CTL-Linie wird vertikal von einem Hydraulikzylinder mit vier Führungssäulen angetrieben. Die horizontale Bewegung wird von einem oszillierenden Motor angetrieben. Es kann eine Kapazität von maximal 1 bis 5 Tonnen tragen.


6-Stunden-Vorglättmaschine

Das Richten von Rohbrettern und Führungen kann direkt nach dem Prozesseintritt erfolgen.

Mechanischer Aufbau: besteht aus zwei Reihen Nivellierwalzen, zwei Reihen Zwischenwalzen, 2 Walzengruppen, Antriebseinheit, 2 Andruckwalzen und Rahmen.

Beide Enden jeder Walze mit Antriebswalzenzapfenlagern, 17 Nivellierwalzen, alle Hauptantriebswalzen klein, Durchmesser 65, Walzenabstand beträgt 70; 19 Zwischenrollen, Durchmesser 65; 2 Andruckrollen ERS mit Polyurethan-Beschichtung auf der Oberseite, die ein Abblättern verhindert. Zwei Gruppen von Stützrollen, in jeder Gruppe jeweils drei und von kleiner Größe.


Seitenführungsgerät

Zur Führung des Bandes in die Richteinrichtung und die Schneidemaschine dienen beidseitig vertikale Rollen.

Die vertikalen Rollen auf beiden Seiten werden durch Schrauben eingestellt. Der Breitenbereich beträgt 500–1500 mm.

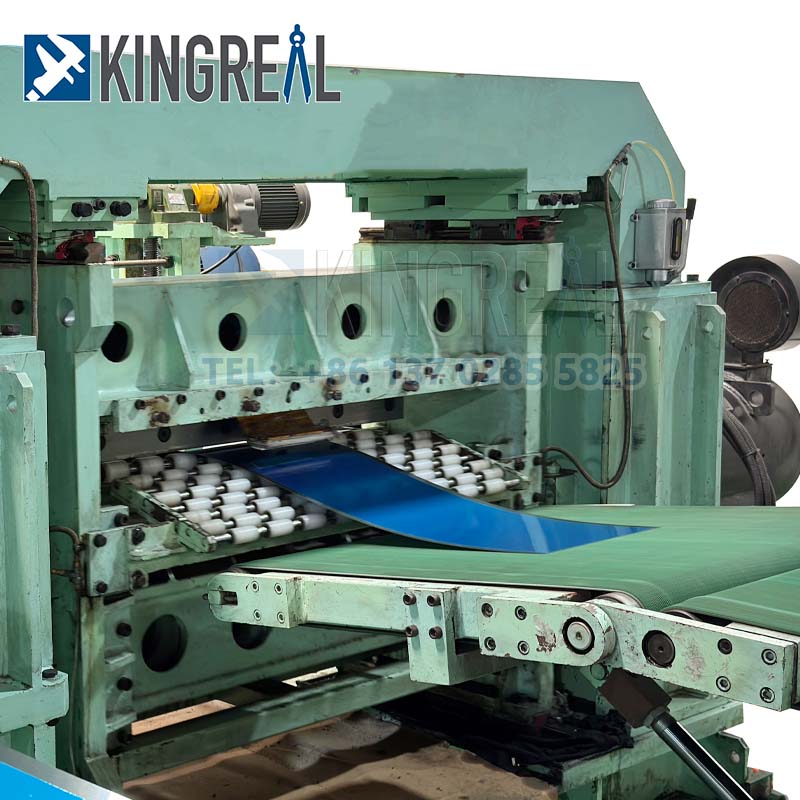

Hochpräzise Schneidemaschine

Schnitt nach Lengyh-Schermodus: hydraulische Auf- und Ab-Schere, automatische Schere mit Direktsignal des Vorschubs

Durch die Verwendung von Schneidmaterialien mit Spaltanpassungsdesign und Wärmebehandlung kann eine 2-mm-Stahlplatte sicher abgeschert werden

Vorteil der Coil-Cut-To-Length-Linie

Höhere Kostenleistung

KINGREAL hat sein Bestes getan, um für unsere Kunden kostengünstigere Maschinenlinien zu entwickeln und herzustellen, weil wir wissen, dass dies einer der Schlüsselfaktoren für sie ist, um eine führende Position im Wettbewerb auf dem Markt zu erlangen.


Stärkere Maschinen

Mit mehr als 20 Jahren Erfahrung in Forschung und Entwicklung im Bereich Längs- und Querschneideanlagen für Metallcoils sind wir bestrebt, stärkere und langlebigere Anlagen zu entwickeln und herzustellen, die für unsere Kunden 10 bis 20 Jahre lang laufen


Professionelle Teamunterstützung

KINGREAL verfügt über eine professionelle Teamunterstützung, darunter ein technisches Team, das Kunden bei der Gestaltung von Zeichnungen unterstützt, eine Produktionswerkstatt, um den reibungslosen Ablauf der Maschinenproduktion sicherzustellen, und ein After-Sales-Team, das Kunden bei der Lösung schwieriger Probleme unterstützt.

KINGREAL-Parameter „Coil Cut To Length“-Linie

Spulenbreite

25,4 mm-3,65 mm

Spulendicke

0,12 mm-25,4 mm

Spulengewicht

bis zu 60.000

Geschwindigkeiten

 bis zu 70m/min

 Materialien

Warmgewalzt, kaltgewalzt, PPGI, Siliziumstahl, Aluminium, verzinkt, vorlackiert

Schaftdurchmesser

110mm

Maschinenrahmen

350H-Stahlschweißen

AntriebMotorPower

 5,5 kW

Nivellierrollen

obere Schicht 5 Rollen, untere Schicht 6 Rollen

Strom abschalten

Hydraulikkraft

Wie besuchen Sie Ihr Unternehmen?

Die Fabrik von KINGREAL STEEL SLITTER befindet sich in der Stadt Foshan, Provinz Guangdong. Es gibt also zwei Wege in unsere Stadt.
Eine davon ist per Flug direkt zum Flughafen Foshan oder Guangzhou. Eine andere Möglichkeit ist mit dem Zug direkt zum Bahnhof Foshan oder Guangzhou.
Wir holen Sie am Bahnhof oder Flughafen ab.
