KINGREAL ist seit vielen Jahren Hersteller von Produktionsanlagen für die Spulenverarbeitung und kann eine Vielzahl von Spulenschneidemaschinen und Zuschnittlinien anbieten. Um die Nachfrage der Kunden nach Produktionseffizienz zu erfüllen, hat KINGREAL speziell eine Hochgeschwindigkeits-Schnittlinie entwickelt und produziert, deren Geschwindigkeit bis zu 80 m/min erreichen kann.
Video über eine Hochgeschwindigkeits-Ablängmaschine

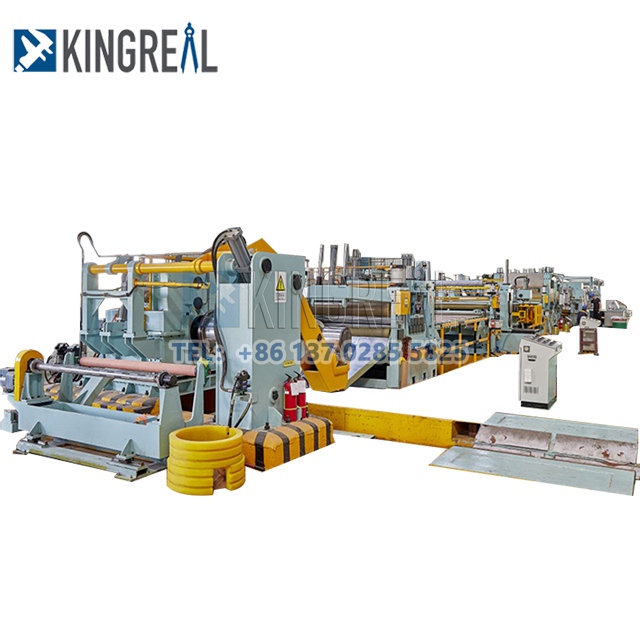

Beschreibung der Hochgeschwindigkeits-Ablängmaschine
Die Ablänglinie dient zum Schneiden von Spulen unterschiedlicher Dicke aus unterschiedlichen Materialien in bestimmte Breiten für die endgültige Verwendung in Verarbeitungsdiensten für Metall-Service-Center und Stahlwerke, die Automobilindustrie, die Haushaltsgeräteindustrie und viele andere Branchen.
Mit der rasanten Entwicklung verschiedener Branchen steigt die Nachfrage nach Coil-Verarbeitung auf dem Markt. Um den Anforderungen großer Fabriken an die Verbesserung der Produktionseffizienz gerecht zu werden, hat KINGREAL speziell diese Hochgeschwindigkeits-Ablänglinie entwickelt und hergestellt.
Diese Hochgeschwindigkeits-Produktionslinie nutzt die Schneidmethode der fliegenden Schere, um die Ausfallzeiten der Produktionslinie während des Betriebs zu minimieren. Die Geschwindigkeit beträgt bis zu 80 m/min, um so die Produktionskapazität zu erhöhen und die Produktionseffizienz zu verbessern.
Weitere Informationen zur fliegenden Schermethode finden Sie unterSie können klicken, um es zu erfahren!
Flow-Chat der Schnittmaschine
Wagen zum Laden von Spulen – hydraulische Abwickelhaspel – Vorschubrolle – Richtmaschine – Schleifenbrücke – Seitenführungsgerät – Servo-Richtmaschine – Fliegenschermaschine – Übergangstisch – automatischer Stapel
Technische Parameter der Hochgeschwindigkeits-Ablänglinie
|
Rohmaterial |
Stahl, Edelstahl, Kupfer und so weiter |
|
Spulendicke |
0,3-3mm |
|
Spulenbreite |
1500 mm |
|
Spulengewicht |
20 T |
|
Spulen-ID. |
F508mm |
|
Spulen-Außendurchmesser |
Ф500mm-ф1500mm |
|
Geschwindigkeit der Produktionslinie |
80m/min |
|
Durchmesser der Nivellierwalze |
Ф65mm |
|
Nivellierwalzenmaterial |
GCr15 |
|
Material des Messerdrehpunkts |
40Cr |
|
NEIN |
Name |
Einheit |
|
1 |

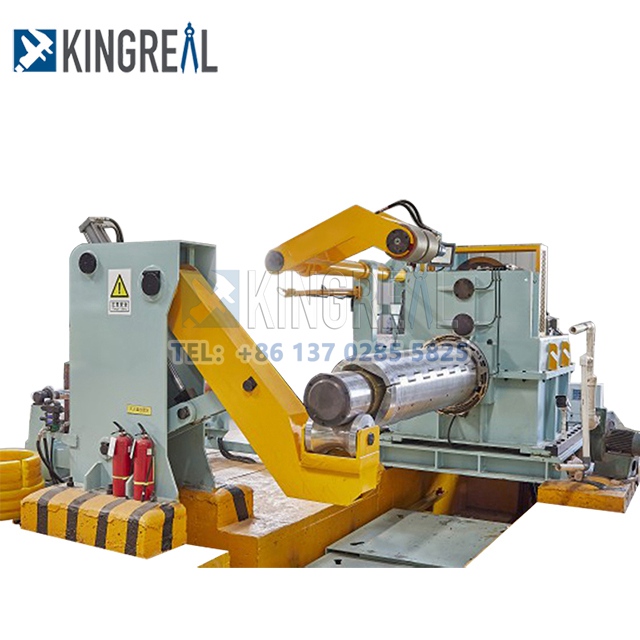

Hydraulische Abwickelhaspel |
1 |
|
2 |
Trolley hochladen |
1 |
|
3 |
Nivellier- und Zuführgerät |
1 |
|
4 |
Ablängmaschine mit pneumatischer Kupplung |
1 |
|
5 |
Förderer |
1 |
|
6 |
Portalstapelmaschine |
1 |
|
7 |
Schleifenbrücke |
2 |
(Spezifische Parameter und Teilelisten müssen an die Bedürfnisse des Kunden angepasst werden.)
Vorteil dieser Hochgeschwindigkeits-CTL-Linie
Diese Produktionslinie ist mit einer fliegenden Scherausrüstung ausgestattet, die den Produktionseffekt einer ununterbrochenen Zuführung und Scherung realisieren kann, und die Produktionsgeschwindigkeit beträgt bis zu 80 m/min. Bei der Produktionslinie mit niedrigerer Konfiguration beträgt die Produktionsgeschwindigkeit nur 20 m/min.

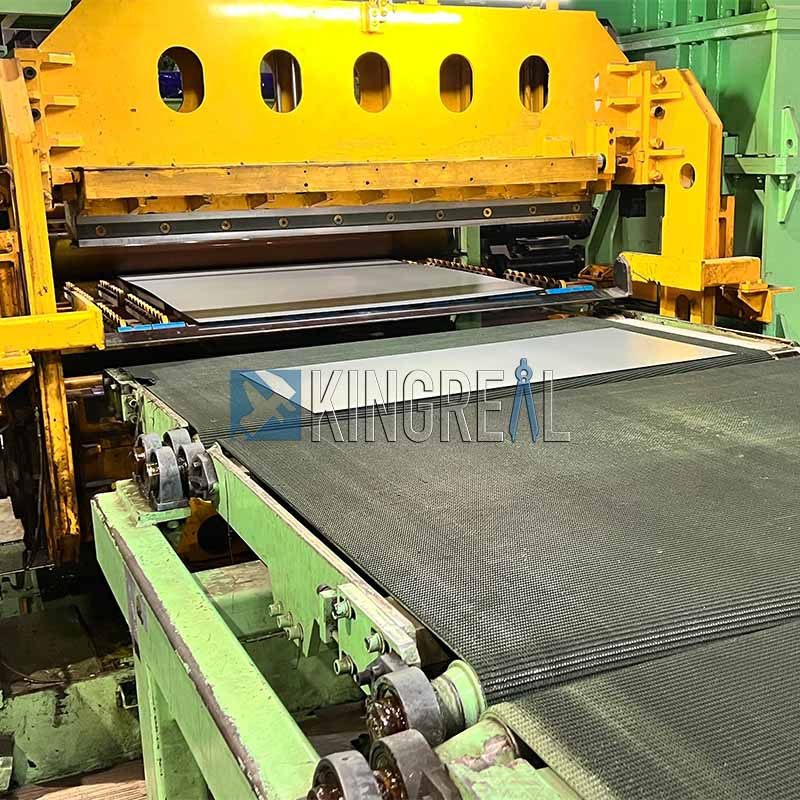

Im Folgenden finden Sie eine kurze Beschreibung der fliegenden Scherausrüstung.
Die fliegenden Scheren von KINGREAL werden mechanisch mit Getriebemotoren und Wechselrichtern angetrieben. Um die Geschwindigkeit der fliegenden Schere sicherzustellen, sorgt KINGREAL für eine automatische Schmierung der Scherteile.
KINGREAL nutzt die Scherausrüstung fliegender Scheren, um eine langsamere Scherstempelgeschwindigkeit zu erreichen und dadurch den Aufprall der Schermesser sowie den Lärm und die Vibrationen bei plötzlichem Durchgang zu reduzieren. Dadurch wird die Lebensdauer der Maschine und der Schermesser erhöht.

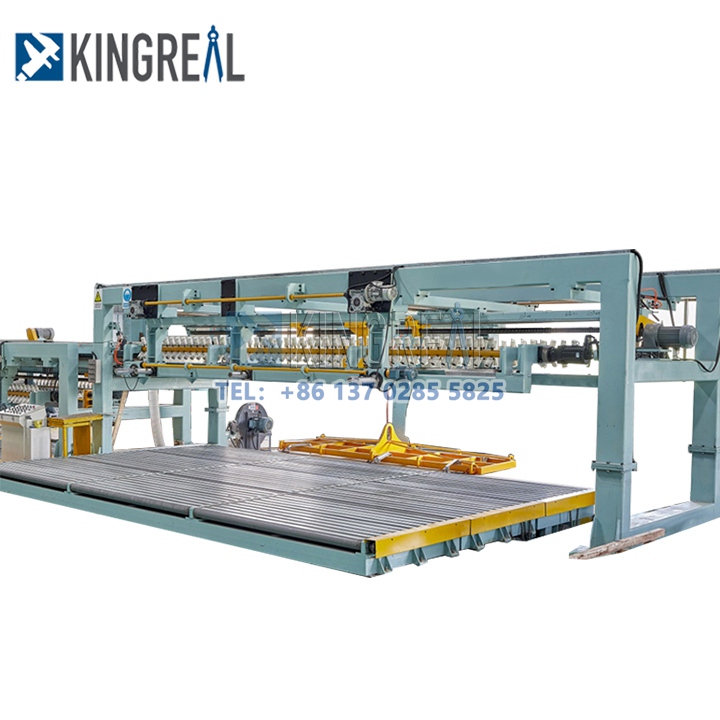

KINGREAL entwirft eine automatische Stapelmaschine, die die auf Länge geschnittene Produktionslinie konfiguriert, um eine automatische Stapelproduktion zu realisieren.
Arbeitsprozess der normalen CTL-Linie
Anwendung der Schnittmaschine
- Verarbeitende Industrie verschiedener Metallwerkstoffe
- Integrierte Mühlen
- Mini-Mühlen
- Luft- und Raumfahrt/Militär
- Herstellung
- Servicezentren
- Konstruktion
Technischer Support von KINGREAL in Saudi-Arabien
KINGREAL ist in der Lage, unseren Kunden technischen Kundendienst zu bieten. Um die reibungslose Installation und den reibungslosen Betrieb der Maschinen zu gewährleisten, wird KINGREAL Ingenieure zur technischen Beratung zum Projekt des Kunden entsenden.
Bisher hat KINGREAL Kunden aus Russland, Mexiko, Indien und Saudi-Arabien dabei geholfen, die Maschinen reibungslos zu nutzen.
FAQ:
Nach Erhalt der Anzahlung veranlassen wir die Produktion. Die Lieferung erfolgt in ca. 30 Werktagen.
Nicht ganz, es hängt von der Maschine ab.
Auf unsere Maschinen gewähren wir 12 Monate Garantie. Wenn das fehlerhafte Teil nicht repariert werden kann, können wir Ihnen ein neues Teil als Ersatz für das fehlerhafte Teil zusenden, die Kosten für den Kurier müssen Sie jedoch selbst tragen. Wenn die Garantiezeit abgelaufen ist, können wir eine Lösung aushandeln und technischen Support für die gesamte Lebensdauer der Maschine leisten.
Ja, bitte teilen Sie uns den Zielhafen oder die Zieladresse mit, wir haben viel Erfahrung im Versand.
