A Einfach auf die gewünschte Länge zuschneidenist ein wichtiges Teil der Coil-Verarbeitungsausrüstung, das darauf ausgelegt ist, Rohmaterialien entsprechend den Kundenanforderungen horizontal zu schneiden und sie für nachfolgende Umformprozesse vorzubereiten. Das von der einfachen Zuschnittlinie verarbeitete Material wird typischerweise für einen einzelnen Umformprozess verwendet, wie zum Beispiel Blechstanzen, Biegen und Streckformen. Einfach abgelängte Anlagen erfreuen sich aufgrund ihres geringen Platzbedarfs und ihrer Eignung für die Verarbeitung dünner, leichter Metallmaterialien großer Beliebtheit und eignen sich daher besonders für die Produktion in kleinem Maßstab oder für Neueinsteiger in die Branche.

In diesem Artikel wird die Grundkonfiguration einer einfachen Ablänglinie detailliert beschrieben und wir hoffen, wertvolle Hinweise zu geben.

Beschreibung der Linie „Einfach auf Länge zuschneiden“.

Einfach auf Länge zugeschnittene Linienhängt von den spezifischen Bedürfnissen des Kunden für diesen Leitungstyp ab. Sammelmethoden können grob in manuelle Sammlung, einfache Hebesammlung und automatische Palettierung kategorisiert werden. Für hausinterne Anlagen mit dünneren Materialien, kürzeren Schnittlängen und geringeren Produktionsmengen sind manuelle Sammlung und Palettierung gängige Optionen. Wenn bei einfachen Ablängen die Schnittlänge 600 mm überschreitet und der Bereich des manuellen Greifens übersteigt, kann ein Gabelstapler zur Abholung in Betracht gezogen werden. Für Massenproduktionen oder Materiallieferanten, die Materialien mit großen Variationen in Breite und Länge verarbeiten müssen, ist die automatische Palettierung die optimale Wahl.

Darüber hinaus variieren die Zuführ- und Nachschneide-Stapelsysteme einfacher Ablänglinien je nach spezifischen Anforderungen, was zu unterschiedlichen Konfigurationen und Herausforderungen bei der Standardisierung führt. Daher ist das Verständnis der Kombination verschiedener zusammengehöriger Geräte einer der Schlüssel zur Beherrschung der Konfiguration einer einfach auf Länge geschnittenen Linie.

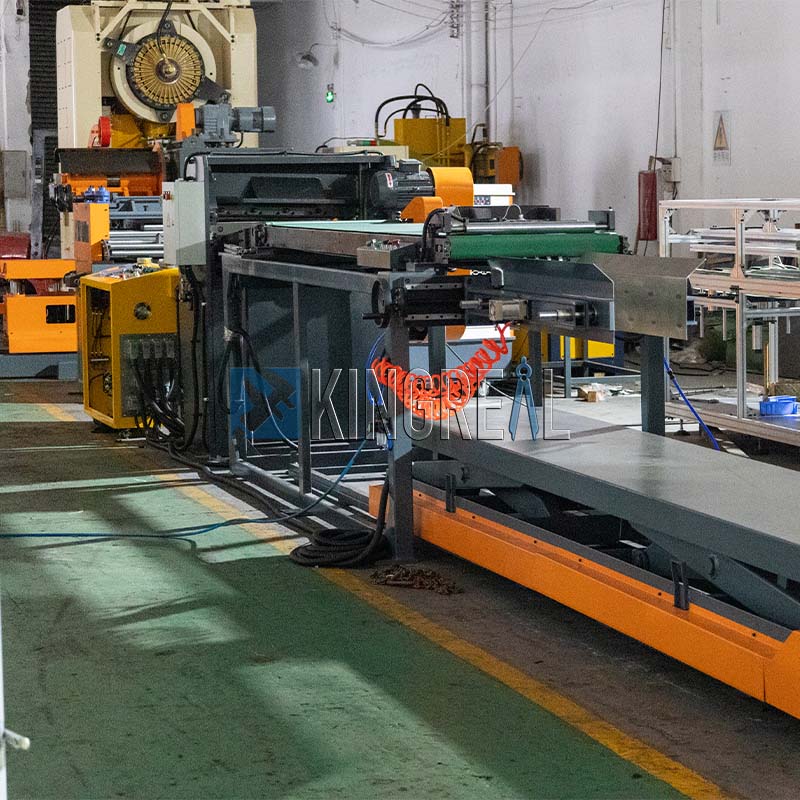

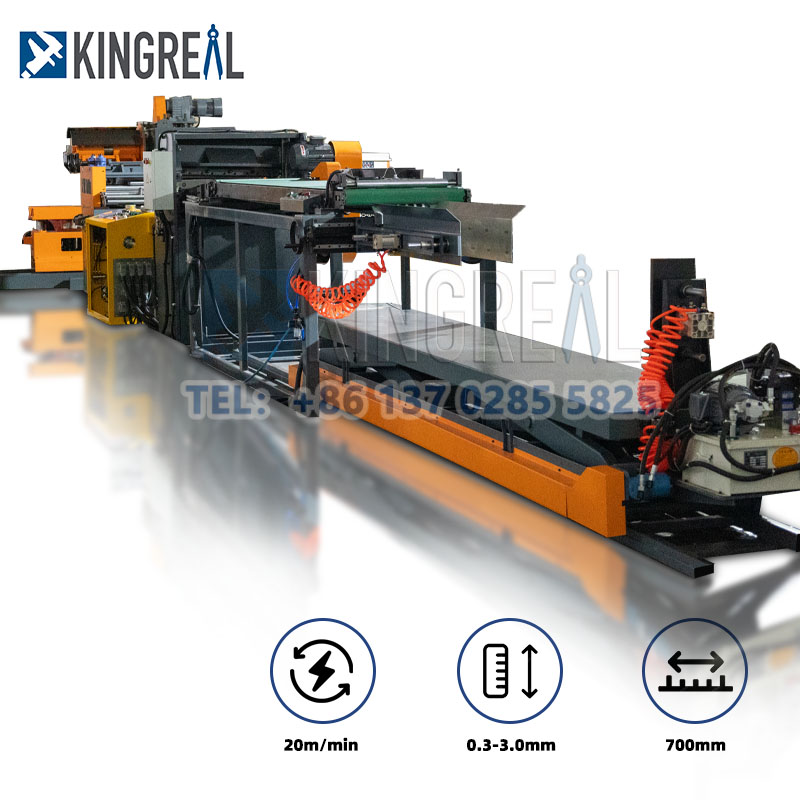

Eine einfache Ablänglinie besteht im Wesentlichen aus einer unabhängigen Abwickelhaspel, einer Richtmaschine, einem CNC-Servo-Rollenvorschub und einer Ablängmaschine. Die Lade-, Abwickel-, Richt-, Zuführ- und Schneidprozesse der gesamten Einfach-Abläng-Linie sind automatisiert. Um Ihnen zu helfen, diese Art von Einfach-Ablänglinie besser zu verstehen, wurde auf YouTube eine Einfach-Ablänglinie veröffentlicht, die von den Ingenieuren von KINGREAL STEEL SLITTER entworfen und entwickelt wurde. Sie können den Inhalt schnell anzeigen.

Grundkonfiguration einer einfachen Schnittlinie

Während der anfänglichen Herstellung von Materialien, aEinfach auf die gewünschte Länge zuschneidenist so konzipiert, dass die Grundfunktionen der entsprechenden Produktionslinie erhalten bleiben. Insbesondere bei einfachen Zuschnittlinien können unterschiedliche Kombinationen unterschiedliche Produktionsanforderungen erfüllen. Daher ist das Verständnis der spezifischen Kundenbedürfnisse die Grundlage für die Entwicklung der optimalen Maschinenkonfiguration.

●Materiallade- und Führungssystem zum einfachen Ablängen der Linie

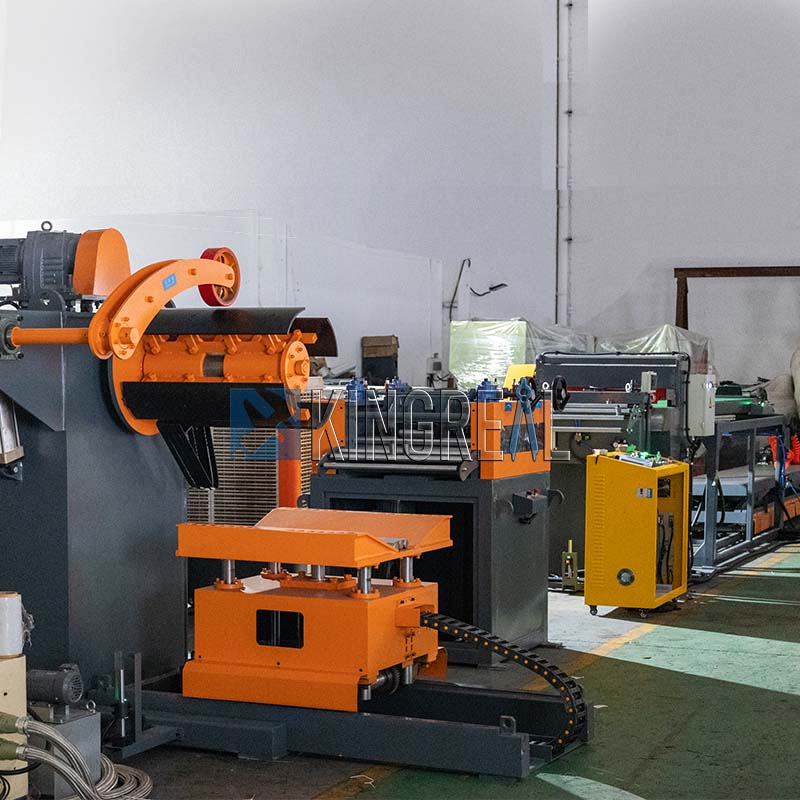

Die Gestaltung des Materiallade- und Führungssystems einerEinfaches Ablängen der Liniehängt auch von den Materialeigenschaften des Kunden ab. Im Allgemeinen kann das Materialladesystem einer einfach auf Länge geschnittenen Linie eine Kombination aus Split-Unit-Ausrüstung oder Zwei-in-Eins-Ausrüstung (wie GO, ML, CL, TGL usw.) sein. Bei der Auswahl des Materialhandhabungsabschnitts müssen Faktoren wie Materialbreite, Innen- und Außendurchmesser, Materialstärke, Materialhaltemethode und Tragfähigkeit berücksichtigt werden, um die richtige Leistungskonfiguration und die Notwendigkeit einer zusätzlichen Unterstützung sicherzustellen.

Für den Korrekturabschnitt muss der Entwurf die geeignete Größe und Anordnung des Korrekturrads auf der Grundlage der Materialstärke auswählen und gleichzeitig die Leistung der Korrekturmaschine auf der Grundlage der Produktionsgeschwindigkeit bestimmen. Die Ebenheitsanforderungen des Kunden haben auch Einfluss auf die Anzahl, Anordnung und Antriebsart der Korrekturräder. Als Hersteller von einfachen Ablänglinien für den internationalen Markt haben die Ingenieure von KINGREAL STEEL SLITTER bei der Entwicklung des mittleren Materialhalters und des Korrekturgeschwindigkeitsreglers für die einfach abgelängte Linie den Schwerpunkt des internationalen Marktes auf Sicherheit voll und ganz berücksichtigt.

Der Zuführbereich der einfachen Querteilanlage wird ganz nach den Zuschnittanforderungen des Kunden und der Blattmaterialeffizienz ausgewählt. Abhängig von der Stromquelle kann der Zuführabschnitt mit variabler AC-Geschwindigkeitssteuerung, DC-Motorsteuerung oder Servomotorsteuerung konfiguriert werden. Für Bauquerschnittanwendungen mit schlechter Materialqualität und großen Schnitttoleranzen kann für den Direktschnitt eine Schaltung bestehend aus einem Korrekturnetzteil, einem Frequenzumrichter und einem Längenencoder eingesetzt werden. Für dickere und stärkere Materialien mit geringeren Produktionsanforderungen ist auch eine Kombination aus einem Gleichstrommotor und einem Längenencoder eine gute Option. Für Materialien, die eine hohe Geschwindigkeit, eine hohe Produktionskapazität und einen hohen Automatisierungsgrad erfordern, empfiehlt sich ein servobasiertes Querteilsystem.

●Scherabschnitt zum einfachen Ablängen der Linie

Der Scherabschnitt einer Linie zum einfachen Ablängen wird hauptsächlich in verschiedene Typen eingeteilt, einschließlich der eingebauten Kopfschere der Linie zum einfachen Ablängen, mechanischen (hydraulischen) Scheren und Hochgeschwindigkeitsscheren mit pneumatischer Kupplung (oder hydraulischen Hochgeschwindigkeitsscheren). Für einfache Ablänglinien mit geringem Produktionsaufwand kann direkt die Kopfschere eingesetzt werden. Für Metallzuschnittlinien im unteren bis mittleren Preissegment mit großen Materialbreiten und einem großen Dickenbereich sind mechanische Scheren oder hydraulische Scheren besser geeignet. Für Anwendungen mit höheren Scheranforderungen und einem bestimmten Geschwindigkeitsbedarf sollten Hochgeschwindigkeitsscheren mit pneumatischer Kupplung oder hydraulische Hochgeschwindigkeitsscheren in Betracht gezogen werden.

●Produktsammelmethode für einfache Ablängenlinie

Die Produktsammelmethode für aEinfachheitLinie auf Länge zuschneidenhängt von den spezifischen Bedürfnissen des Kunden für diesen Leitungstyp ab. Sammelmethoden können grob in manuelle Sammlung, einfache Hebesammlung und automatische Palettierung kategorisiert werden. Für hausinterne Anlagen mit dünneren Materialien, kürzeren Schnittlängen und geringeren Produktionsmengen sind manuelle Sammlung und Palettierung gängige Optionen. Wenn bei einfachen Ablängen die Schnittlänge 600 mm überschreitet und der Bereich des manuellen Greifens übersteigt, kann ein Gabelstapler zur Abholung in Betracht gezogen werden. Für Massenproduktionen oder Materiallieferanten, die Materialien mit großen Variationen in Breite und Länge verarbeiten müssen, ist die automatische Palettierung die optimale Wahl.

Einfachheity auf Länge schneidensAufgrund ihrer Flexibilität, ihrer kompakten Stellfläche und ihres hohen Automatisierungsgrads sind sie eine ideale Wahl für viele kleine und mittlere Unternehmen sowie Neueinsteiger in die Branche. Durch die rationelle Konfiguration jeder Komponente können einfache Zuschnittlinien die Verarbeitungsanforderungen verschiedener Materialien erfüllen und die Produktionseffizienz verbessern. Darüber hinaus wird ein tiefes Verständnis der Kundenbedürfnisse den Herstellern helfen, präzisere, einfach auf Länge zugeschnittene Linienlösungen anzubieten und sich so eine Nische im umkämpften Markt zu sichern.

KINGREAL STEEL SLITTER hofft, dass dieser Artikel Ihnen hilft, die grundlegende Konfiguration einer einfachen Ablänglinie zu verstehen. Wenn Sie weitere Fragen oder Anfragen haben, wenden Sie sich bitte für weitere Gespräche an KINGREAL STEEL SLITTER.
