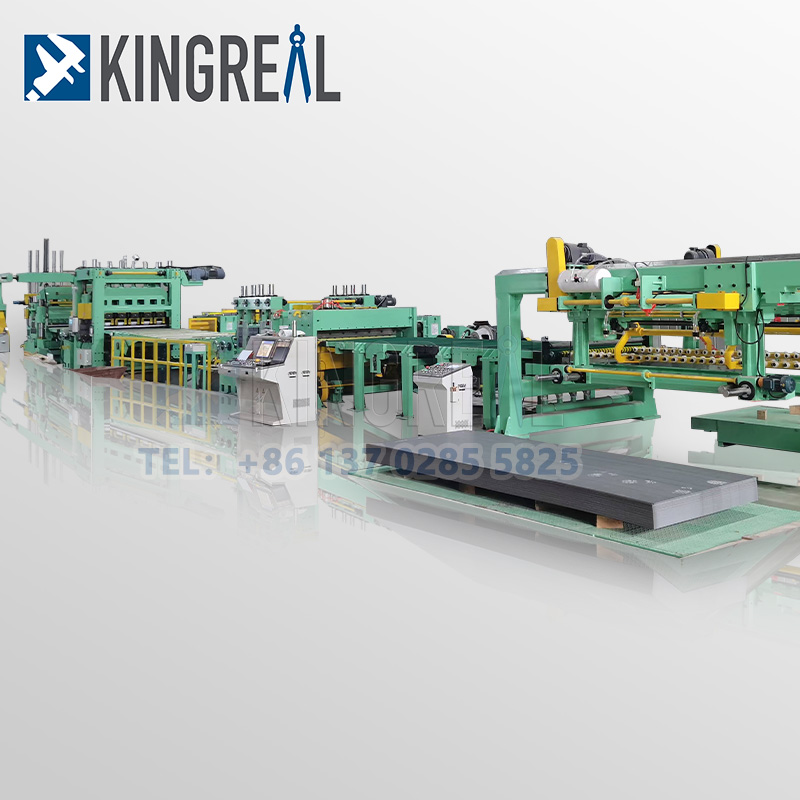

Im standardisierten Arbeitsablauf einer VollautomatisierungStahl-AblängmaschineDer Stapelprozess dient als letzter Produktionsschritt. Es spielt eine entscheidende Rolle beim Sammeln und Organisieren der geschnittenen Bleche und bestimmt direkt die Gesamtkapazität und den Produktionsrhythmus der Linie.
Viele metallverarbeitende Hersteller stehen derzeit vor einer gemeinsamen Herausforderung: Während moderne Stahlzuschnittlinien über Hochgeschwindigkeits- und hochautomatisierte Prozesse verfügen – einschließlich Abwickeln, Nivellieren, Präzisionszuführung und Scheren – bleibt die Effizienz des nachgelagerten Stapelprozesses zurück, was zu einem erheblichen Produktionsengpass führt. Ineffizientes Stapeln verlangsamt die gesamte Linie und führt zu Problemen wie Leerlauf vorgelagerter Geräte, Kapazitätsverschwendung und verlängerten Lieferzeiten für Chargenaufträge.
Um diesem Problem zu begegnen, hat KINGREAL STEEL SLITTER die nachgeschaltete Struktur von Stahl-Ablängmaschinen durch den Einbau eines maßgeschneiderten Doppelstaplers optimiert. Dadurch ist eine kontinuierliche Stapelung der Bleche möglich, was die Gesamteffizienz der Produktion der Linie deutlich steigert.
Betriebsablauf einer Stahlzuschnittlinie mit Dual-Stacker
Der maßgeschneiderte Doppelstapler von KINGREAL STEEL SLITTER lässt sich nahtlos in die Betriebslogik und den bestehenden Arbeitsablauf der vollautomatischen Stahlschneidemaschine integrieren. Es ermöglicht eine Effizienzsteigerung, ohne dass Änderungen an Kernkomponenten wie Abwickelhaspel, Richtmaschine oder Schneidgerät erforderlich sind.
Zunächst verarbeitet die Querteilmaschine das Coil und schneidet das Material entsprechend den Produktionsparametern in Bleche in Standardgröße. Diese Blätter werden dann reibungslos über die Rollenbahnen und Förderbänder mit variabler Frequenzantrieb der Linie transportiert und gelangen direkt in die nachgeschaltete Stapelplattform, wo sie sauber und ordentlich gestapelt werden.
Der Doppelstapler verfügt über einen intelligenten Hebemechanismus, der mit Modulen zur Schwerkrafterkennung und Zählung ausgestattet ist. Die Plattform senkt sich automatisch mit konstanter Geschwindigkeit synchron zur zunehmenden Stapelhöhe ab und sorgt so für ein konstantes Aufnahmeniveau. Dies verhindert Kollisionen, Fehlausrichtungen oder Kantenwellungen und stellt die Ebenheit und Qualität der gestapelten Ausgabe sicher. Über den zentralen Touchscreen können die Bediener die Parameter Stapelmenge, Stapelhöhe und Wagenbewegung voreinstellen. Sobald der Stahlplattenstapel auf einer einzelnen Plattform die Zielmenge oder -höhe erreicht, löst das Steuerungssystem automatisch einen Stationsschalter aus. Nachdem das Gerät die Stationen kurzzeitig ausgerichtet hat, senkt der Bediener den Hubmechanismus der voll beladenen Plattform ab, fährt den beladenen Wagen schnell heraus und fährt gleichzeitig einen leeren Bereitschaftswagen in die Arbeitsposition. Der gesamte Prozess – Scheren, Zuführen und Stapeln – startet sofort wieder und schließt einen geschlossenen Produktionszyklus ab.
|
Einzelstapler: Produktionsengpass bei der Stahlzuschnittlinie
Der meiste StandardStahl-AblängmaschinenDie auf dem Markt erhältlichen Maschinen sind mit einem einzigen Stapler ausgestattet, was der Hauptgrund für Stapelverzögerungen und begrenzte Produktionskapazität ist. Sobald eine Plattform bis zur voreingestellten Grenze gefüllt ist, muss die gesamte Stahlzuschnittlinie abgeschaltet werden.
Dies erfordert eine Reihe von Hilfsschritten: Befestigen der Platten, Herausfahren des beladenen Wagens, Heben und Übertragen des fertigen Produkts, Zurückbringen des leeren Wagens in Position sowie Zurücksetzen und Kalibrieren der Hebeplattform. Diese Entlade- und Rücksetzsequenz ist zeitaufwändig und arbeitsintensiv; In der Zwischenzeit kommen alle vorgelagerten Prozesse – Coil-Abwickeln, Walzennivellierung, Servozuführung und Hochgeschwindigkeitsscherung – vollständig zum Stillstand, sodass die hochpräzise Schereinheit und das Servoantriebssystem im Leerlauf bleiben.
Bei großen Metallverarbeitungsbetrieben führen die häufigen Stillstände und langen Entladeintervalle auf Einzelstaplerlinien zu einem erheblichen Rückgang der Anlagenauslastung. |
 |
 |
Doppelstapler: Beschleunigen Sie das Stapeln von auf Länge geschnittenen Stahllinien
Der KINGREAL STEEL SLITTER Dual-Stapler verfügt über ein modulares Design mit zwei Wagen und zwei Stationen – einer aktiven und einer Standby-Station – und passt die Stapelgeschwindigkeit perfekt an die vorgeschaltete Schergeschwindigkeit an. Kontrolliert durch dieStahl-AblängmaschineDurch das integrierte elektrische System arbeiten die beiden Wagen unabhängig voneinander und ohne Störungen. Die Entnahme des beladenen Wagens und die Einfuhr des leeren Wagens erfolgen gleichzeitig, wodurch Ausfallzeiten beim Stapelwechsel minimiert und die Engpässe, die mit dem Materialwechsel an einer Station verbunden sind, vollständig beseitigt werden. Der Doppelstapler ist perfekt auf den kontinuierlichen Zuführ- und Hochgeschwindigkeits-Scherrhythmus der vorgelagerten Linie abgestimmt. Es eliminiert Engpässe am Entladeende – wie z. B. Verzögerungen durch Stapeln, Entladen oder Materialtransfer – und befreit so die Linie von häufigen Start-Stopp-Zyklen und ermöglicht eine langfristige, mannlose, kontinuierliche Verarbeitung großer Mengen.
Während die Hauptmaschine kontinuierlich schneidet und eine Plattform die Bleche sammelt, können die Bediener gleichzeitig Aufgaben für die andere voll beladene Plattform erledigen, z. B. das Heben fertiger Produkte, den Transfer von Materialien und die Durchführung vorläufiger Aufzeichnungen. Sobald ein Stapel die Zielvorgaben erfüllt, tauschen die Plattformen schnell ihre Positionen, um den Stapelvorgang sofort fortzusetzen. Indem der Hauptscherprozess und der manuelle Produkttransfer parallel ausgeführt werden und sichergestellt wird, dass zusätzliche Lade-/Entladevorgänge das Kernscheren nicht beeinträchtigen, verkürzt das System die Gesamtproduktionszeit erheblich und erhöht effektiv die täglichen Stapel- und Ausgabemengen.
Darüber hinaus sorgt der Dual-Stacker für ein ausgewogenes Verhältnis zwischen Geschwindigkeit und Präzision. Die Referenz zur Blattpositionierung bleibt während des Stationswechsels konstant und sorgt so für saubere, gleichmäßige Stapel. Dies reduziert die Notwendigkeit einer späteren manuellen Neuausrichtung und optimiert die nachgelagerte Betriebseffizienz weiter. |
Dieser Doppelstapler erhöht nicht nur die Stapelgeschwindigkeit exponentiell und minimiert Ausfallzeiten, sondern erfüllt auch die Anforderungen der industriellen Großproduktion, indem er die inhärente Scherkapazität der Stahlschneidelinie voll ausschöpft. KINGREAL STEEL SLITTER ist ein professioneller Hersteller und Komplettanbieter von Stahlzuschnittmaschinen und bietet maßgeschneiderte, vollautomatische Lösungen, die auf spezifische Blechdicken, Materialien und Produktionsanforderungen zugeschnitten sind.
Für weitere Informationen wenden Sie sich bitte an KINGREAL STEEL SLITTERAuf Länge geschnittene StahllinieKonfigurationen, Kapazitätsoptimierung und kundenspezifische Modifikationen.
