Als Hersteller im Bereich der automatischen Zuführmaschinen kann KINGREAL Dickblech-Abwickelhaspel-Richt-Zuführmaschinen anbieten. Das Gerät ist speziell für Materialien mit einer Dicke von 0,6–6 mm ausgelegt. Es verfügt über umfassende Funktionen und eine kompakte Struktur.
Video über die Dickblech-Abwickelhaspel-Richtmaschine

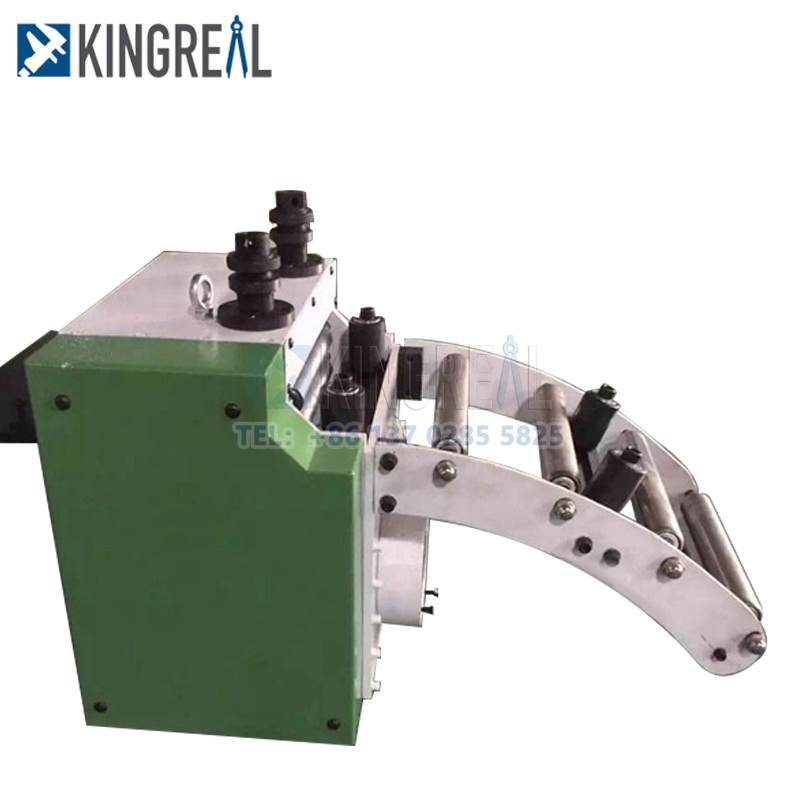

Kurze Einführung in die Dickplatten-Abwickelhaspel-Richtmaschine
KINGREAL kann die Dickblech-Abwickelhaspel-Richt-Zuführmaschine liefern, die für entwickelt wurdeMaterialien mit einer Dicke von 0,6–6 mm.
Diese automatische Zuführmaschine führt das Coil von oben nach unten durch die Öffnungsvorrichtung und das Biegerollensystem, und das Coil durchläuft die Zuführung reibungslos durch die Öffnungsvorrichtung, die Coilspitzen-Nivelliervorrichtung, die Andruckwalze, die Arbeitswalze und die Zuführwalze.
Diese Maschine bietet die Vorteile umfassender Funktionen, kompakter Struktur, bequemer Bedienung, hoher Nivellierungs- und Vorschubgenauigkeit usw. und erfreut sich bei Kunden großer Beliebtheit.
Vollautomatisches Design für eine Richt- und Abwickelmaschine
Der Touchscreen stellt die Parameter ein, der Wechselrichter kommuniziert mit der SPS, um die Motorgeschwindigkeit zu steuern, und die SPS ändert die Frequenz des Wechselrichters entsprechend der vom Encoder gemessenen Feldgeschwindigkeit, um die automatische Anpassung des Nivellierdrucks zu realisieren.
Durch das vollständig geschlossene Schaltungsdesign arbeiten das Längenzählrad, der Drehgeber und der Servomotor zusammen, um die automatische Echtzeitberechnung der Länge jedes Vorschubs zu realisieren, das Problem der akkumulierten Toleranz sicher zu beseitigen und die Genauigkeit zu verbessern Füttern.
Der Touchscreen stellt die Parameter ein, der Wechselrichter kommuniziert mit der SPS, um die Drehzahl des Motors zu steuern. Die SPS ändert die Frequenz des Wechselrichters entsprechend der vom Encoder gemessenen Feldgeschwindigkeit, um die automatische Anpassung der Geschwindigkeit des Pressrads und die Änderung des Außendurchmessers der Materialrolle zu realisieren, um sicherzustellen, dass die Rolle nicht beschädigt wird gebrochen.
Der Prallarm wird durch einen Hydraulikmotor angetrieben, anstatt manuell eingestellt zu werden, was einen höheren Automatisierungsgrad ermöglicht.
Merkmale der Haspel-Feeder-Richtmaschine:
1. Es eignet sich für die kontinuierliche Stanzbearbeitung verschiedener Hardware, Elektronik, Elektrogeräte, Spielzeuge und Autoteile, Zuführkorrektur, präzise und langlebig.
2. Die Gerätewalze und die Korrekturwalze sind mit einer Hartwickelbehandlung beschichtet, hochpräzise und sehr langlebig.
3. Die Vorschublänge kann beliebig eingestellt werden, was einfach zu bedienen, sicher und stabil ist.
4. Ausgestattet mit einer anhebbaren oberen Rollensitzvorrichtung und einer Stoppvorrichtung zur Einstellung der Materialbreite.
5. Die Höhe wird über ein Schraubenschneckengetriebe eingestellt und der Materialständer enthält eine Luftdruck-Scheibenbremsvorrichtung.
Anwendung der 3-in-1-Maschine:
Es wird häufig in der Automobilindustrie eingesetzt, bietet eine große Anpassungsfähigkeit an die Materialstärke, hohe Sicherheit und Stabilität und ist ein robustes und leichtes Modell. Geeignet zum Zuführen und Korrigieren verschiedener Bleche.
Spezifikation der Dickblech-Abwickelhaspel-Richtmaschine
|
Modell |
NCLF-400 |
NCLF-500 |
NCLF-600 |
NCLF-800 |
NCLF-1000 |
NCLF-1300 |
NCLF-1500 |
|||
|
Breite des Materials (mm) |
70~400 |
70~500 |
70~600 |
70~800 |
70~1000 |
70~1300 |
70~1500 |
|||
|
Materialstärke (mm) |
0,6~6,0 |
|||||||||
|
Maximales Materialgewicht (kg) |
3000 |
5000 |
10000 |
15000 |
||||||
|
Spulen-Innendurchmesser (mm) |
470-530 |
|||||||||
|
Spulen-Außendurchmesser (mm) |
1400 |
|||||||||
|
Max. Geschwindigkeit (m/min) |
18 |
|||||||||
|
Motorrad (PS) |
3 |
5 |
7.5 |
|||||||
|
Einzugswalze [Gruppe] |
5 |
|||||||||
|
Standard-Einzugshöhe [mm] |
1200 ± 100 |
|||||||||
|
Stromspannung |
220 V Wechselstrom 50 Hz/380 V Wechselstrom 50 Hz |
|||||||||
|
Methode zur Erweiterung des Materialregals |
Öldruck |
|||||||||
