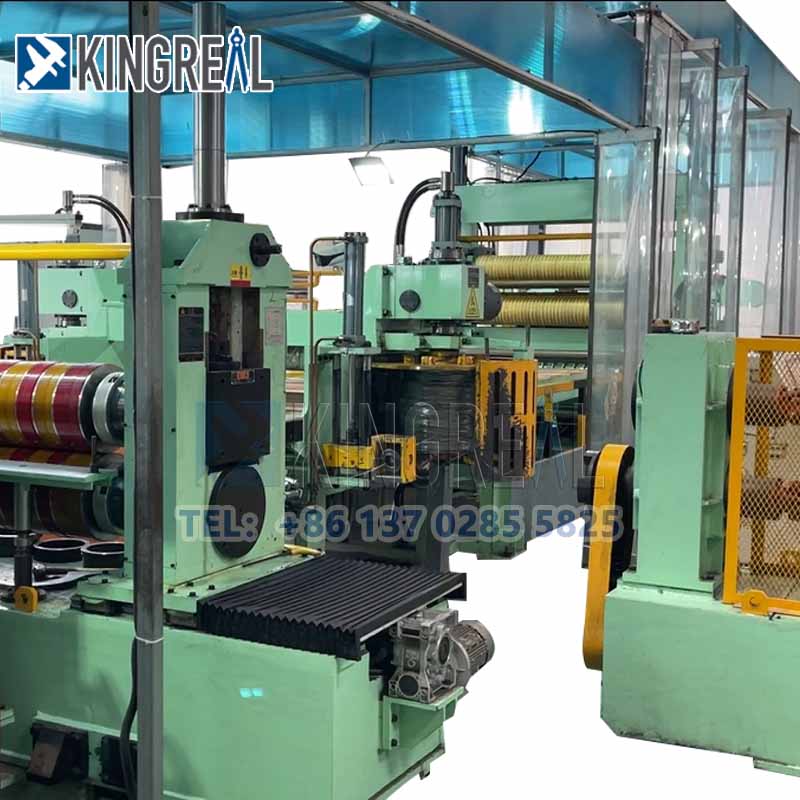

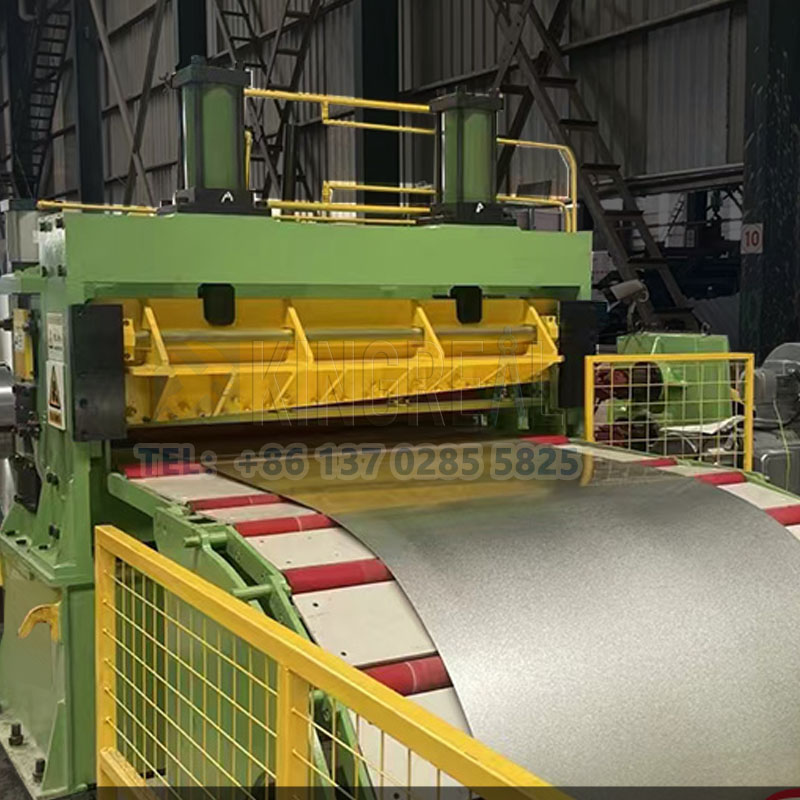

Die 1300-mm-Doppelschneidekopf-Spulenschneidemaschine ist eines der markantesten Produkte von KINGREAL. Das Design mit zwei Schneidköpfen eignet sich für 0,3-3-mm-Spulen, um eine Hochgeschwindigkeitsproduktionseffizienz von 220 m/min zu erreichen. Derzeit wird es in die Türkei, nach Russland, Saudi-Arabien und in andere Länder verkauft.
Die KINGREAL 1300-mm-Spulenschneidemaschine mit Doppelschneidkopf ist für das Präzisionsschneiden von Aluminium, verzinktem Stahl, warmgewalzten, kaltgewalzten und vielen anderen gängigen Metallspulen konzipiert, um den unterschiedlichen Schneidanforderungen der Kunden gerecht zu werden, einschließlich Schneidgeschwindigkeit, -menge und -qualität.
Das Design des Doppelmessersitzes ermöglicht das Schneiden unterschiedlich großer Spulen in derselben Produktionslinie, was die Produktionseffizienz durch den Austausch des Messersitzes erheblich verbessert und die Gunst vieler Kunden gewonnen hat.
Zusätzlich zum Doppelmessersitzdesign ist die KINGREAL-Stahlblechschneidemaschine auch für Kunden konzipiert, um die Maschinenabdeckung zu schützen und die Produktionssicherheit im Schneidprozess entsprechend den Produktionsanforderungen des Kunden zu verbessern. Es läuft jetzt erfolgreich im Werk des Kunden aus Saudi-Arabien.
1. Hochgeschwindigkeits-Coil-Cut-To-Length-Linie
2. Schmalbandstahl-Schneidemaschine
Laden des Coils – hydraulische Abwickelhaspel – hochpräzise Richtmaschine – Schleifenbrücke – Längsschneidemaschine – Rollabfallkante – Schleifenbrücke – Spannung – Aufwickelmaschine
|
NEIN |
Komponente |
Menge |
|
1 |
Warenkorb wird geladen |
1 Satz |
|
2 |
Hydraulische Cantilever-Abwickelhaspel |
1 Satz |
|
3 |
Fünf-Rollen-Glättmaschine |
1 Satz |
|
4 |
Schleifenbrücke |
2 Satz |
|
5 |
Schneidemaschine |
2 Satz |
|
6 |
Aufwickeln von Abfallstoffen |
1 Satz |
|
7 |
Hydraulisches Aufwickeln |
1 Satz |
|
8 |
Hydrauliksystem |
1 Satz |
|
9 |
Elektronisches Kontrollsystem |
1 Satz |
|
10 |
Schutzschild für kundenspezifische Teile |
1 Satz |
|
Rohstoffparameter |
|
|
Spulenmaterial |
Aluminium, Stahl, verzinkter Stahl usw |
|
Spulendicke |
0,3-3 MM |
|
Spulenbreite |
500-12500MM |
|
Spulengewicht |
15 Tonnen |
|
Parameter des fertigen Produkts |
|
|
Breitentoleranz |
≤±0,05 mm |
|
Geradheit beim Schlitzen |
≤1mm/2000mm |
|
Abfallreste |
≥2mm |
|
Parameter der Schneidemaschine |
|
|
Arbeitsgeschwindigkeit |
100-180 M/Min |
|
Energiequelle |
380V/50HZ |
|
Vorhandene Kapazität |
ca. 280KW |

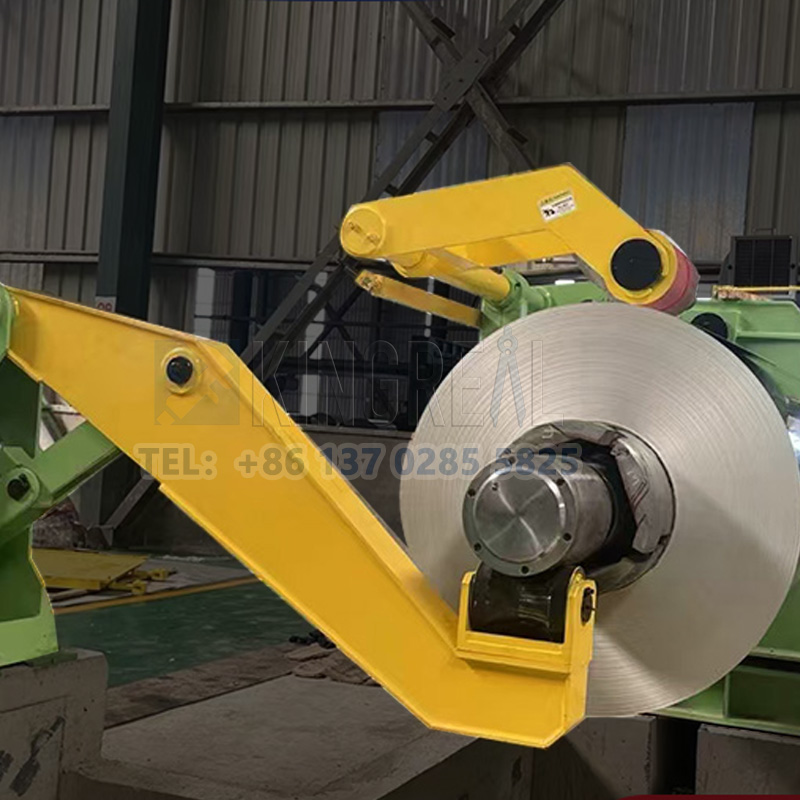

① Hydraulischer Cantilever-Decoiler
Die Hauptfunktion einer hydraulischen Cantilever-Abwickelhaspel besteht darin, eine Bahn zu transportieren und zu drehen, damit sie für den nächsten Prozessschritt langsam abgewickelt wird. Diese Art von Abwickelhaspel besteht typischerweise aus einer Haspel, einem Ständer, einem Antriebsstrang usw. und ist vom Typ mit Einzellager-Ausleger. Die Rolle besteht normalerweise aus einer Stützwelle, einem Keilschlitten und einer im Keilschlitten eingesetzten Bogenplatte, die die Rolle unter der Wirkung eines schrägen Keils ausdehnt und zusammenzieht, um Rollen unterschiedlicher Größe aufzunehmen.
Hydraulische Cantilever-Abwickelhaspeln sind besonders wichtig bei Hochgeschwindigkeits-Metallschneidemaschinen, da sie motorisiert werden können, um die Drehung der Spule zu erreichen und so das Band unter Vorspannung zu halten, damit es von oben unter dem Antriebssystem abgewickelt werden kann.

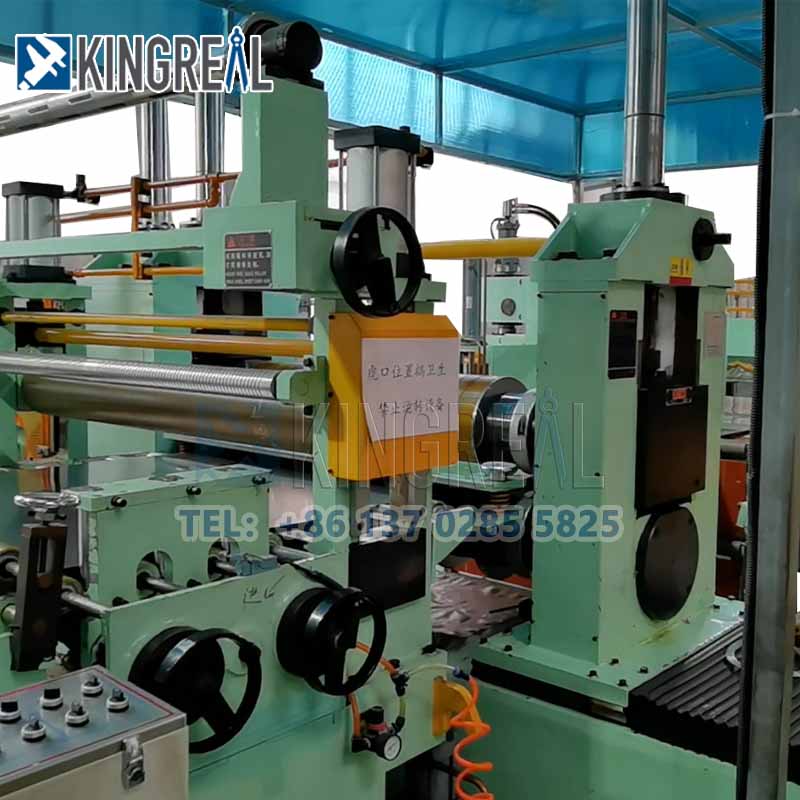

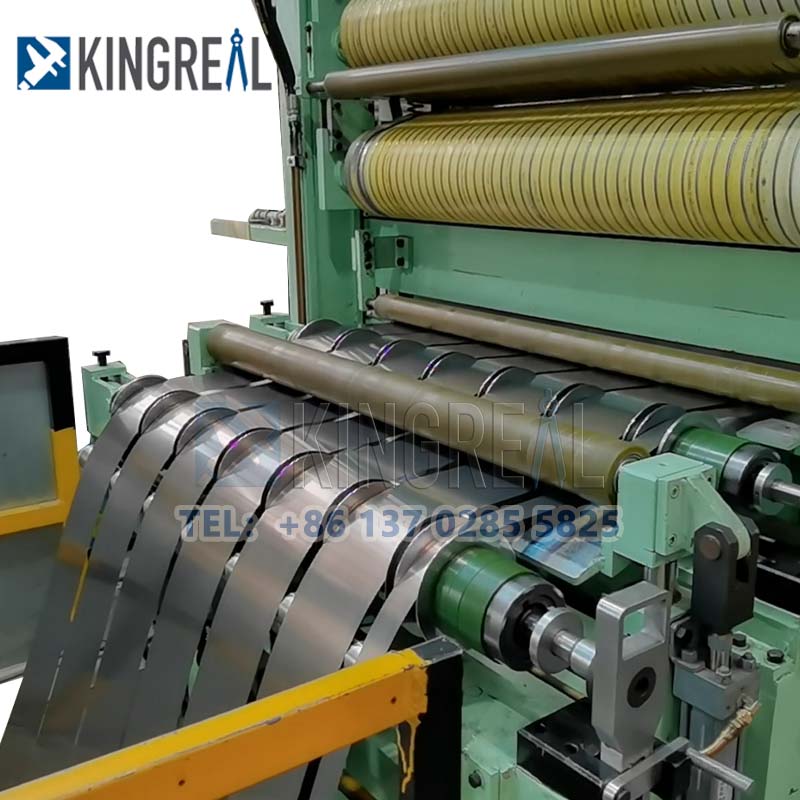

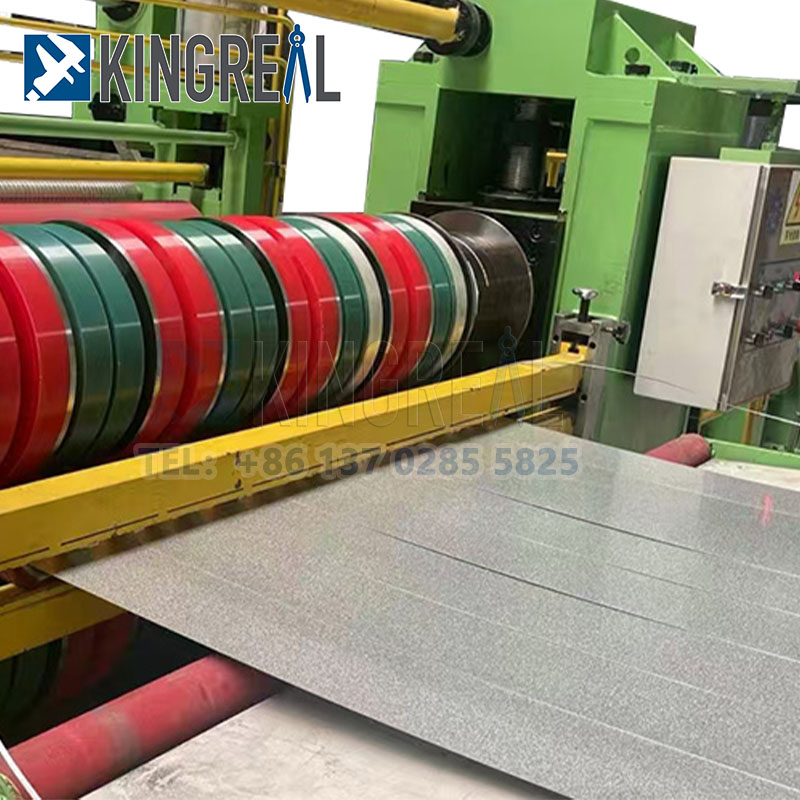

① Schneidemaschine mit zwei Schneidköpfen
A. Hauptkörperrahmen: Profilstahl, Stahlplatte, zusammengeschweißt, geglüht, um Spannungen zu beseitigen und dann die Referenzfläche zu bearbeiten.
B. Presswalzenpaar: Die obere Walze kann durch das Anheben des Druckmaterials des Zylinders synchronisiert werden, um die Stabilität der Platte in der Messerwelle und die Dampfbewegung der oberen Walze zu gewährleisten.
C. Messerwellenmaterial: 42CrMo, Spezifikation 200 mm × 1300 mm, mit Keilnut, durch Grobbearbeitung, Anlassbehandlung, Mittelfrequenzbehandlung, Schleifen, Hartverchromen, Nachschleifen und andere 8 Prozesse;

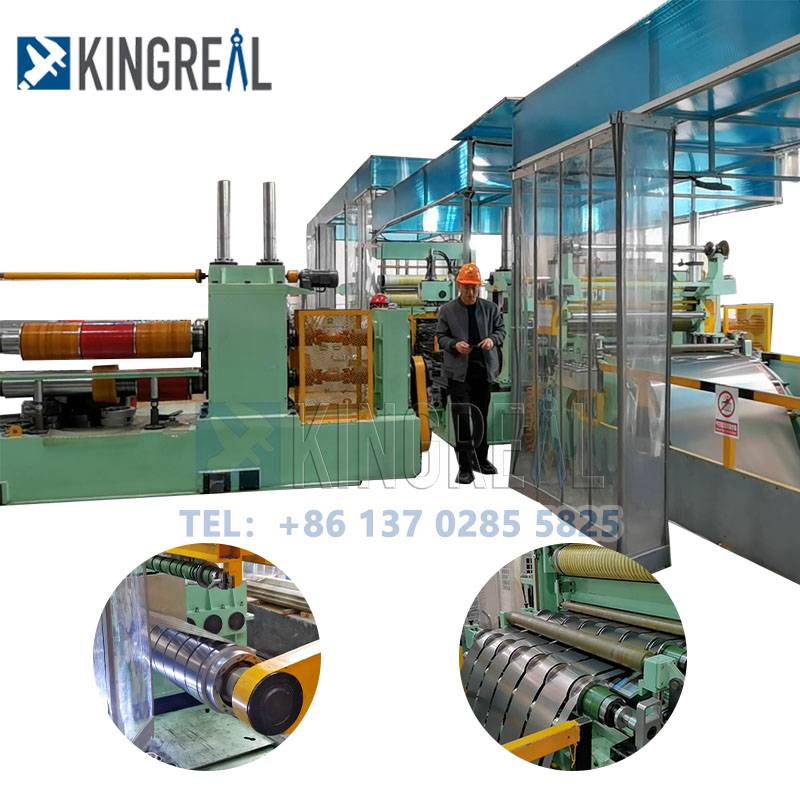

① Schutzschild:
Die schützende Maschinenabdeckung in der Metallschneidemaschine hat folgende Aufgaben und Eigenschaften:
Geräteschutz: Die schützende Maschinenabdeckung kann die Maschine vor direktem Kontakt mit der Umgebung schützen und verhindern, dass Staub, Wasserflecken, Öl, Späne und andere Schadstoffe in das Innere der Maschine gelangen, um so die Lebensdauer der Maschine zu verbessern.
Betriebssicherheit: Die schützende Maschinenabdeckung gewährleistet die Sicherheit des Bedieners und des umliegenden Personals, verhindert den direkten Kontakt des Personals mit sich schnell bewegenden Teilen, elektrisch geladenen Leitern oder anderen gefährlichen Teilen und vermeidet Unfälle.
▶ 1. Komplettlösungen für die Spulenverarbeitungsausrüstung;
▶ 2. Professionelles technisches Team
-Designprogramm vor dem Verkauf; -Professionelle Herstellung während des Verkaufs; -Installationsservice nach dem Verkauf;
▶ 3. Zahlreiche Projektfälle
Wir haben unsere Schneidemaschinen erfolgreich in die Türkei, Saudi-Arabien, Indien und Russland verkauft.
