Die Coil-Schneidmaschine KINGREAL STEEL SLITTER mit Doppelschneidkopf ist mit zwei unabhängigen Schneidköpfen ausgestattet, die mehrere Coil-Abschnitte gleichzeitig verarbeiten können, was die Produktionseffizienz erheblich verbessert. Die Spulenschneidemaschine mit doppeltem Schneidkopf erhöht die Flexibilität der Schneidbreite und reduziert die Ausfallzeiten beim Umrüsten, was sie zur idealen Wahl für Produktionsumgebungen mit hohem Volumen macht.
Video über die Spulenschneidemaschine mit doppeltem SchneidkopfBeschreibung der Spulenschneidemaschine mit doppeltem Schneidkopf
Die Spulenschneidemaschine KINGREAL STEEL SLITTER mit doppeltem Schneidkopf ist eines unserer herausragendsten Produkte. Um die Schneidgeschwindigkeit der Coil-Schneidemaschine mit doppeltem Schneidkopf zu maximieren, hat KINGREAL STEEL SLITTER diese Coil-Schneidemaschine mit doppeltem Schneidkopf entwickelt, um die Zeit für den Messersitzwechsel zu verkürzen und die Produktionseffizienz zu verbessern. Die maximale Produktionsgeschwindigkeit erreicht220m/min.

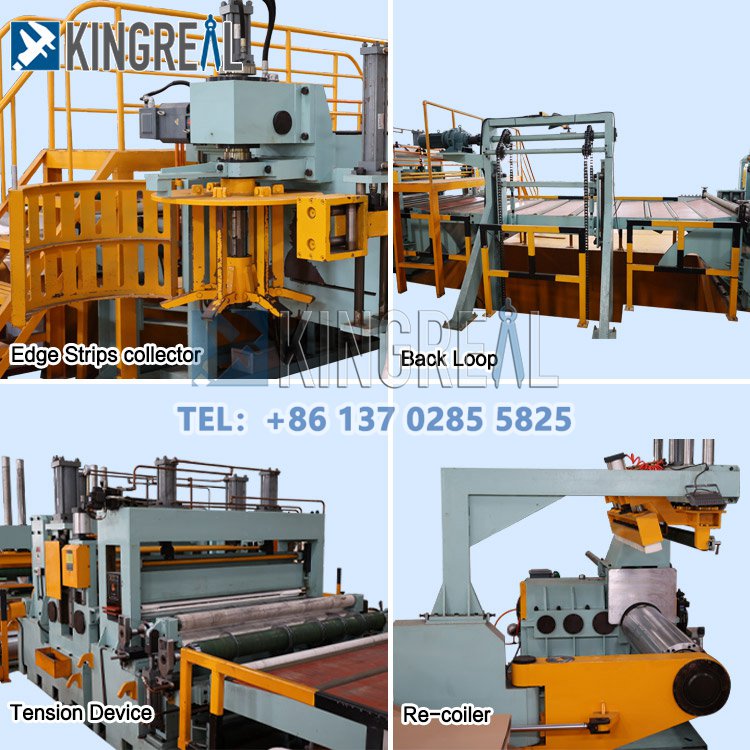

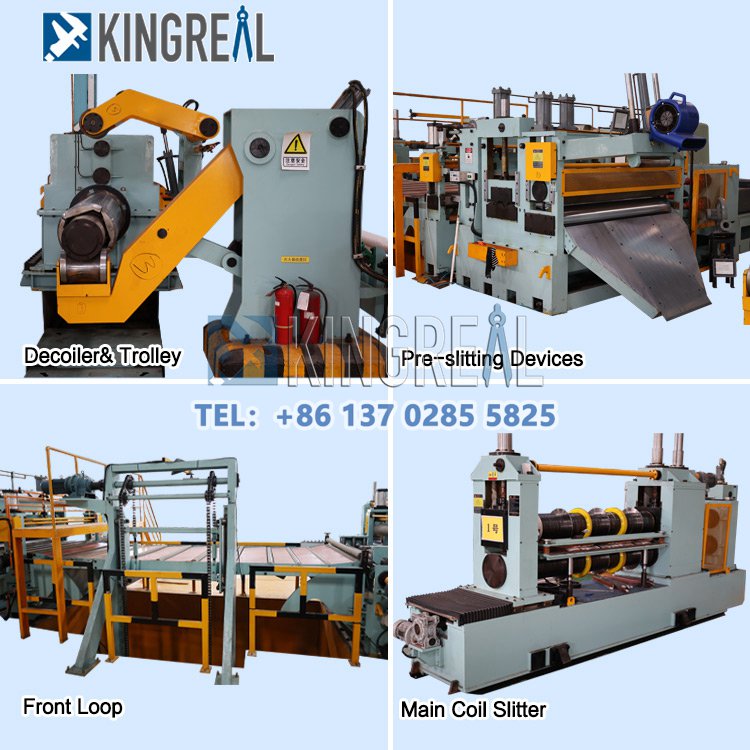

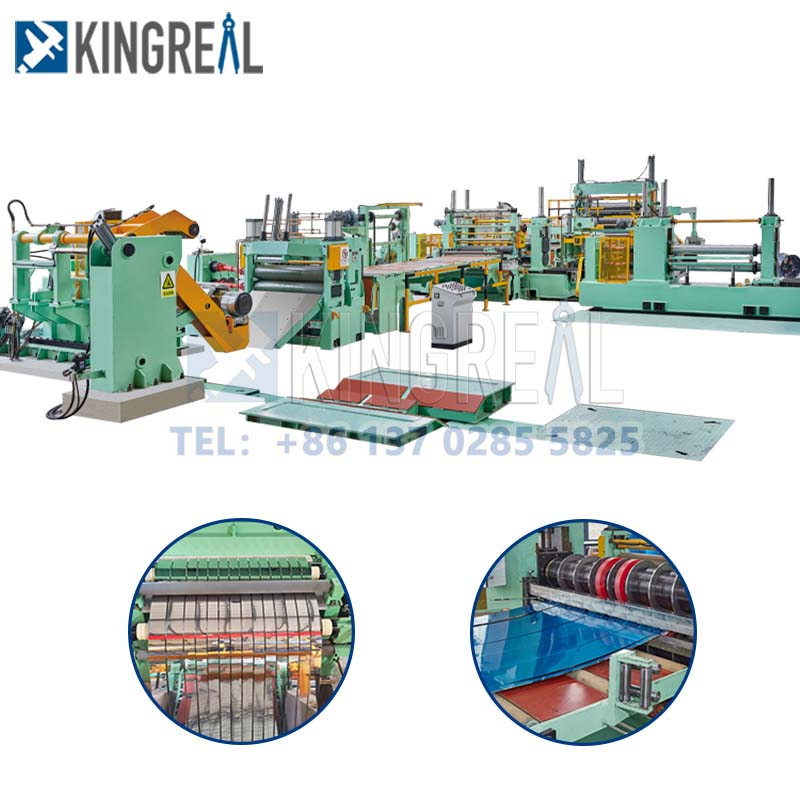

Die Coil-Schneidmaschine mit doppeltem Schneidkopf besteht aus einer Abwickelhaspel mit Coilwagen, einer Klemm- und Doppelschneidvorrichtung, einem hochpräzisen Rollenschneider für den schnellen Wechsel, einem Abfallaufwickler, einer Seitenführung, einer Wickelmaschine, einer Spannvorrichtung und einem hydraulischen Wickler mit Coilwagen.

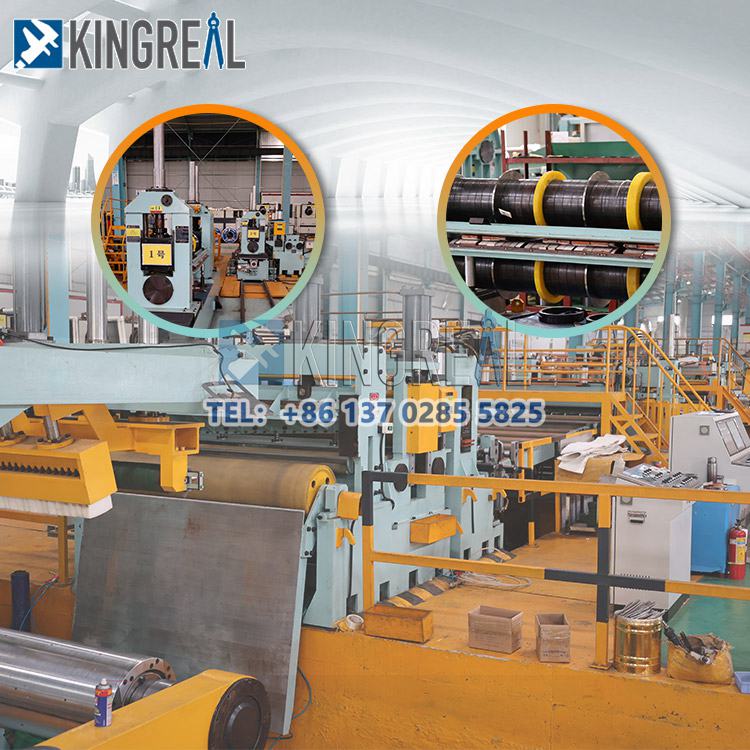

Einführung in die Hochgeschwindigkeits-Spulenschneidanlage mit doppeltem Schneidkopf

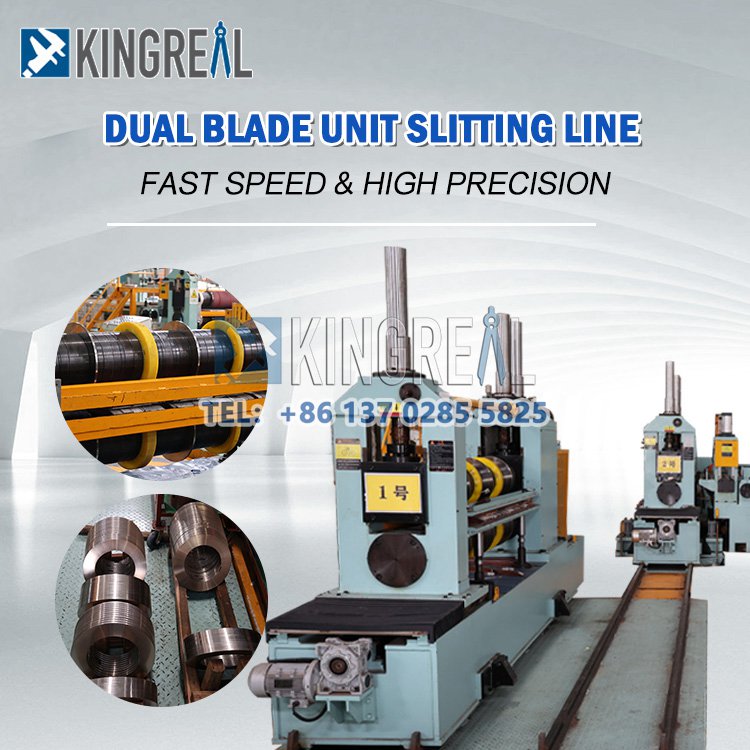

Variation von einem Schlitzkopf zum anderen: Ein Unterwagen für einen Doppelschlitzkopf läuft auf Längsschienen, der Inline-Schlitzkopf fährt auf dem Unterwagen, der Unterwagen bewegt den anderen Schlitzkopf in Richtung Schlitzen auf die Linienposition, dann bewegt sich der andere Kopf in die Linienposition, der Austausch dauert nur 30 Minuten.
Die Doppelschneidköpfe können gleich sein, oder einer kann größer und der andere kleiner sein. Größere Schneidemaschinen eignen sich zum Schneiden größerer Dicken, während kleinere Schneidemaschinen zum Schneiden kleinerer Dicken geeignet sind. Auf diese Weise wird eine hochpräzise und hocheffiziente Leistung erreicht.
Doppelschneidköpfe erhöhen die Flexibilität und Effizienz der Coilschneidemaschine mit Doppelschneidkopf und erfreuen sich großer Beliebtheit bei großen Stahlwerken, die große Mengen an Schneidcoil benötigen.
Arbeitsprozess der Spulenschneidemaschine mit doppeltem Schneidkopf

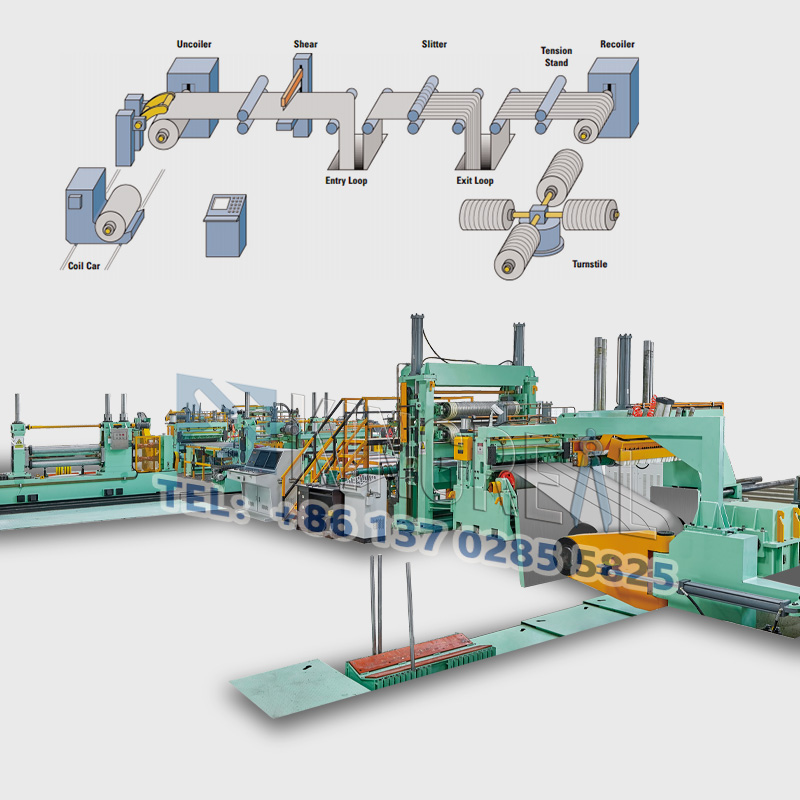

Abwickelhaspel → Abschneiden und Scheren → Führen → Längsschneidemaschine → Wickelkantenmaterial → Spannung → Aufwickeln → Entladen kleiner Rollen → Verpacken
Parameter der Doppelschneiderkopf-Spulenschneidemaschine
|
Material aus Rohstoffen |
Edelstahl, kaltgewalzter Stahl. |
|
Dicke des Rohmaterials |
0,2 mm-2,0 mm |
|
Rohmaterialbreite |
300–1550 mm |
|
Innendurchmesser der Rohmaterialrolle |
Φ508mm |
|
Außendurchmesser der Rohmaterialrolle |
Schrottsammler |
|
Volumengewicht des Rohmaterials |
≤12 Tonnen |
|
Schnittgeschwindigkeit |
0-80 m/min (normaler Betrieb) |
|
Gesamtleistung |
ca. 150KW |
|
Grundfläche |
ca. 18m × 6m |
|
NEIN. |
Name |
Einheit |
|
1 |
Coil-Ladewagen |
1 Einheit |
|
2 |
Hydraulische Abwickelhaspel mit Abwickelvorrichtung |
1 Satz |
|
3 |
Materialschaufel, Zweiwalzenklemme, hydraulische Schermaschine |
1 Satz |
|
4 |
#1 Schleifenbrücke |
1 Einheit |
|
5 |
Führungsausrichtung |
1 Einheit |
|
6 |
Hauptspulenschneidemaschine |
1 Satz |
|
7 |
|
1 Satz |
|
8 |
Führungsausrichtung |
1 Satz |
|
9 |
Hydraulische Spannstation |
1 Satz |
|
10 |
Abwickler |
1 Satz |
|
11 |
Entladewagen |
1 Einheit |
Vorteil der Spulenschneidemaschine mit doppeltem Schneidkopf
Die Spulenschneidemaschine mit doppeltem Schneidkopf erreicht eine Geschwindigkeit der Schneidmaschine von 220 m/min, indem sie die Zeit für den Wechsel des Werkzeughalters verkürzt, die Produktionseffizienz verbessert und den wirtschaftlichen Nutzen für die Kunden erhöht.
Die Richtmaschine ist ein Gerät der hochpräzisen Spulenschneidemaschine mit doppeltem Schneidkopf, mit der die Metallspule begradigt und Falten auf der Oberfläche der Spule beseitigt werden.
Komponentendetails für Spulenschneidemaschine mit doppeltem Schneidkopf
● Hydraulische Abwickel- und Abwickelvorrichtung
|
Struktur |
Geschweißter Rahmen aus Stahlblech, hydraulischer Expansions- und Kontraktionsdorn |
|
Menge |
1 Satz |
|
Tragfähig |
20T |
|
Innendurchmesser der Stahlspule |
Φ508mm |
|
Außendurchmesser der Stahlspule |
MAX: Φ1800mm |
|
abwickelnde Kraft |
11-kW-Motor; |
● Plattenkopf, Bleimaterial, Quetschnivellierer, Plattenkopfschere
|
Struktur |
Geschweißte Basis und Rahmen aus Stahlblech |
|
Menge |
1 |
|
Material |
GCr15 |
|
Anzahl/Durchmesser der Andruckrolle |
2×Φ180mm |
|
Hauptmotorleistung |
AC30Kw-Motor |
● Hauptschneidemaschine
|
Struktur |
Geschweißter Hochleistungsrahmen und Schieber aus Stahlblech, hydraulische Kraftquelle |
|
Menge |
1 Satz |
|
Scherenform |
Einführung in die Hochgeschwindigkeits-Spulenschneidanlage mit doppeltem Schneidkopf |
|
Klingenmaterial |
Cr12MoV |
|
La machine de refendage de bobines à double tête de découpe se compose d'un dérouleur avec un chariot de bobines, d'un dispositif de serrage et de double découpe, d'une découpeuse de haute précision pour un échange rapide, d'un rembobineur de déchets, d'un guide latéral, d'une bobineuse, d'un dispositif de tension et d'un enrouleur hydraulique avec le chariot de bobines. |
Anhui |

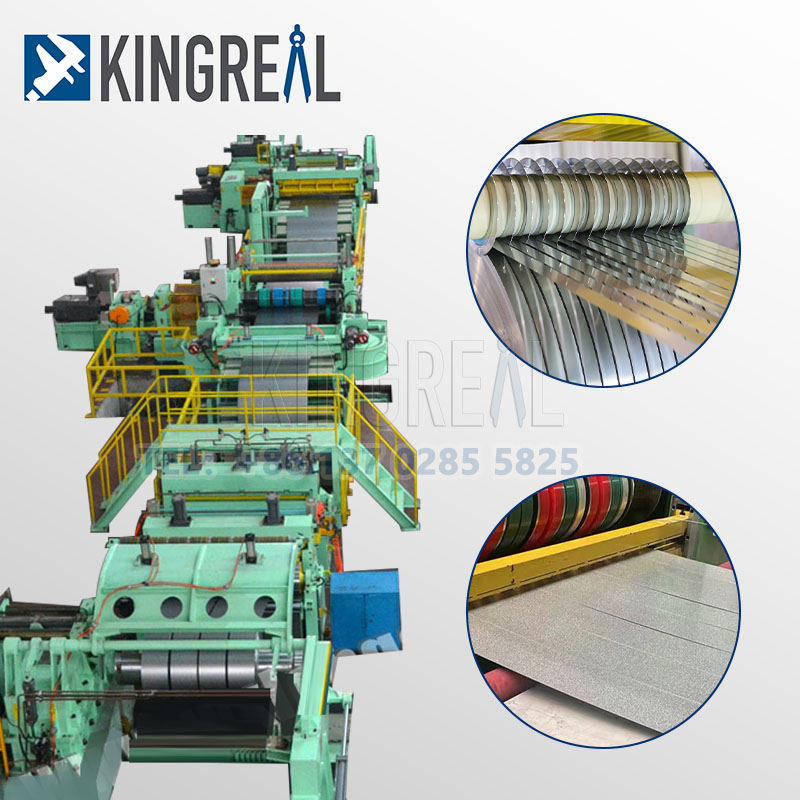

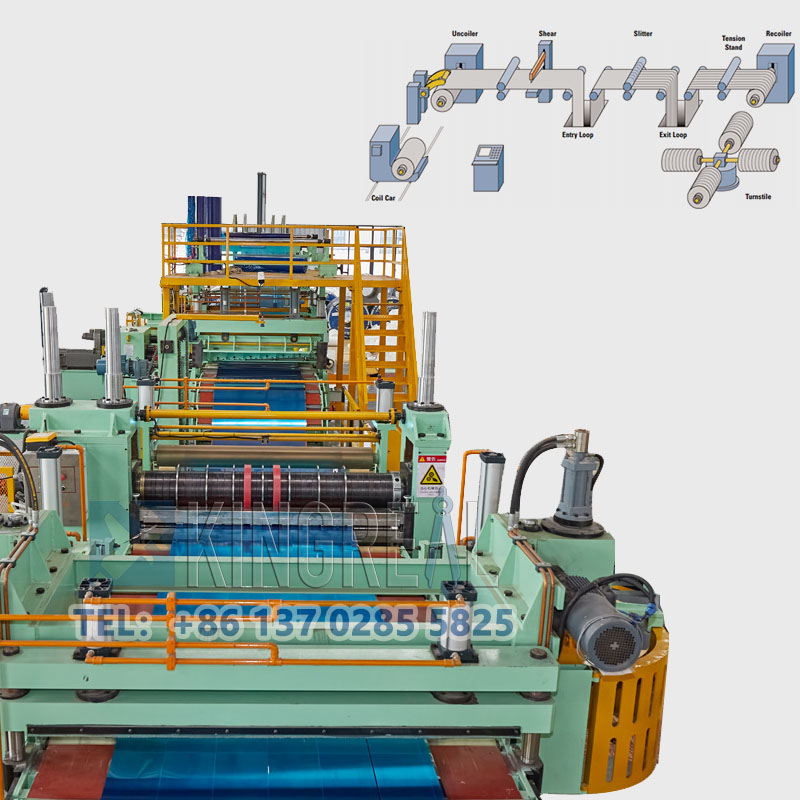

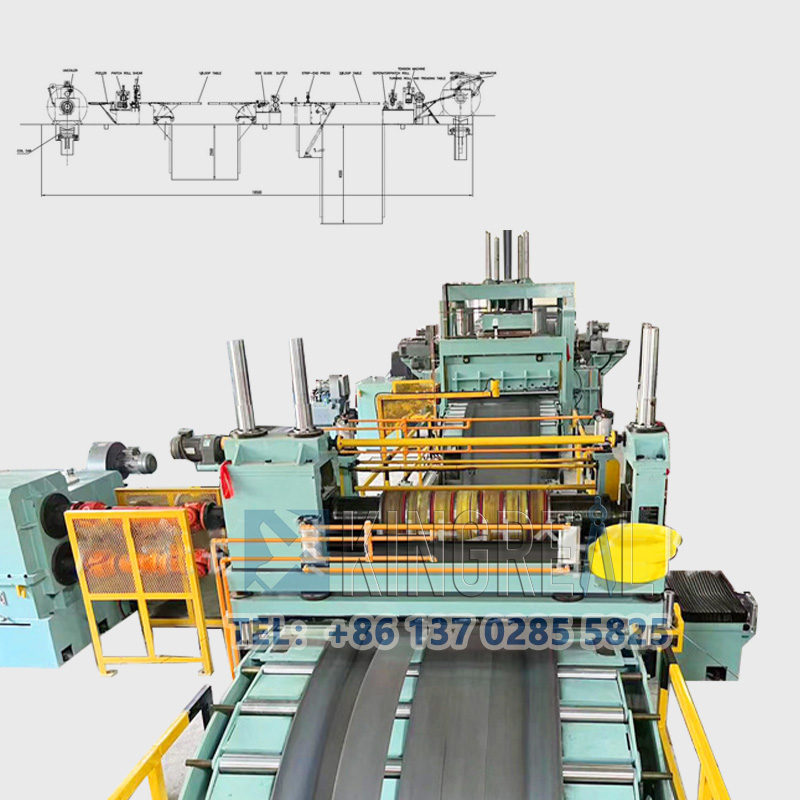

KINGREAL STEEL SLITTER Empfohlene Metallschneidemaschine:
|
|
|
|
