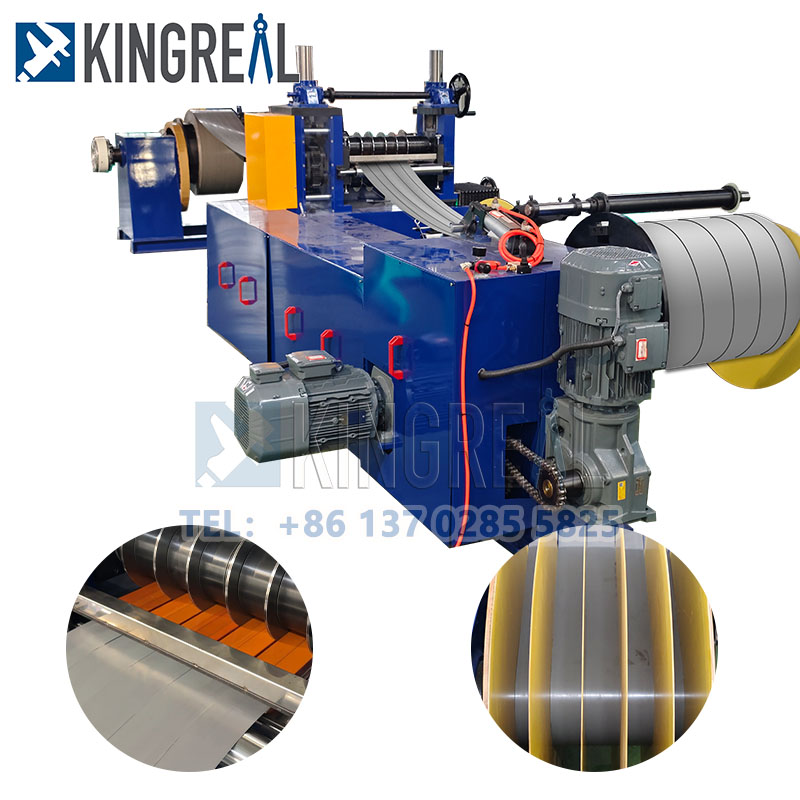

Kingreal Steel Slitter bietet eineEinfache Spulenschlittenmaschinefür Kunden mit einem niedrigeren Budget. Diese einfache Spulenschnitzeline wird hauptsächlich verwendet, um breite Spulen in schmale Streifen aufzuschneiden, die auf die Bedürfnisse des Kunden zugeschnitten sind, und sie dann auf die Produktionslinie zurückzuspulen.

Diese einfache Spulenschlitzmaschine ist so konzipiert, dass sie den Anforderungen von Kunden mit geringerer Anforderungen an die Präzision und Spulenbreite entsprechen. KingReal Steel Slitter bietet auch eine vereinfachte Version der einfachen Spulen -Slitting -Linie. Diese einfache Spulenschnitzereimaschine minimiert die Anforderungen an die Ausrüstung und erfüllt gleichzeitig die Bedürfnisse einer einfachen Spulenschnitzeline.

Sowohl die einfache Spulenschnitzerei als auch die Standard-Metall-Slitting-Maschine können eine Vielzahl von Metallmaterialien verarbeiten, einschließlich kaltgerollter und heißgerollter Kohlenstoffstahl, Siliziumstahl, Blechplatte, Edelstahl und beschichteter Material usw., wobei präzise Schnitzerei und automatischen Betriebsbetrieb bereitgestellt werden.

Workflow der einfachen Spulenschlittenmaschine

Ladespule → Dekilieren → Einklemmen → Scheren → Looping → Leitfaden → Schlitzen → Rückspulenschrot

Parameter der einfachen Spulenschlittenlinie

Modell	Materialstärke (MM)	Materialbreite (mm)	Anzahl der Streifen	Geschwindigkeit	Spulengewicht	Bemerkung
Modelll 1	0,1-1	80-350	8-30	50-100	3	Technische Parameter und Gerätekonfiguration können entsprechend den Kundenanforderungen ermittelt werden
Modelll 2	0,2-2	80-350	6-30	50-150	3
Modelll 3	0,2-2	80-450	6-30	50-150	5
Modelll 4	0,2-2	80-650	6-30	50-150	7
Modelll 5	0,2-2	80-800	6-30	50-150	7
Modelll 6	0,1-1	500-1300	12-30	50-200	7/15
Modelll 7	0,3-2	500-1600	12-30	50-200	7/15
Modelll 8	0,3-3	500-1600	8-30	50-180	15
Modelll 9	0,3-3	900-1800	8-30	50-180	20
Modelll 10	1-4	900-1600	6-30	50-120	20
Modelll 11	1-6	900-1600	6-30	30-80	30
Modelll 12	2-12	900-1600	5-30	20-50	30

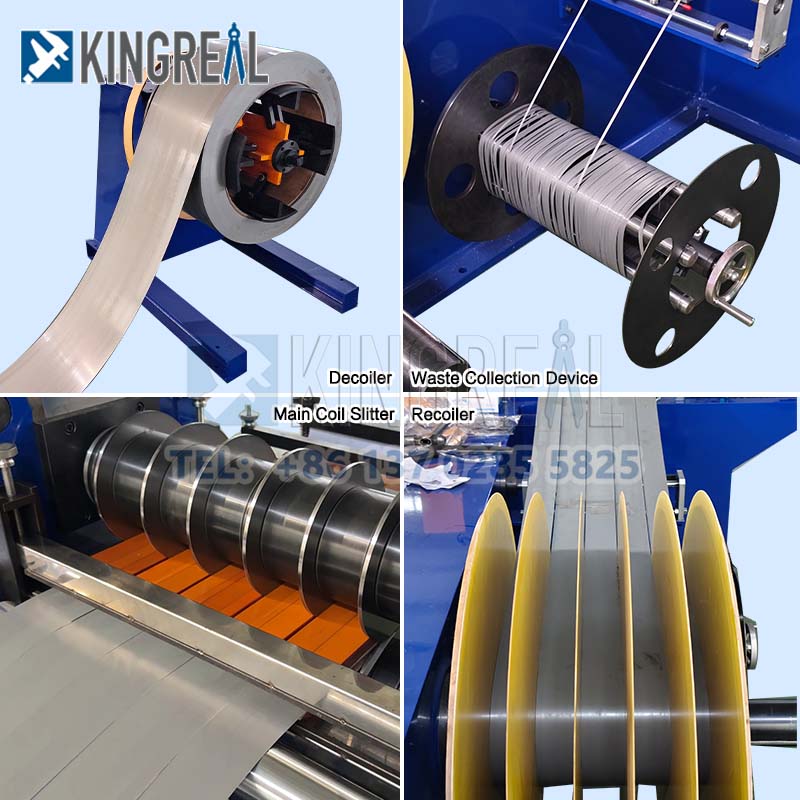

Hauptkomponenten der einfachen Spulenschnitzeline

A. Hydraulik -Spulenladentrolley für einfache Spulenschlittenmaschine

1. Hauptkomponenten: Schweißstahlstruktur, Bewegungsräder, vier Führungssäulen, Antriebswelle usw.

2. Maximale Belastung: 10 Tonnen, 1,1 kW Cycloidal Pinwheel -Motor, Fahrgeschwindigkeit 6 m/min.

3. Hydraulikantrieb: Kann Spulen unter 10 Tonnen auf und ab heben, mit einem maximalen Hub von 500 mm. Hydraulikzylinder: Fa-φ125 mm (ein Satz).

B. Hydraulik -Dekoiler für einfache Spulenschlittenlinie

1) Hauptkomponenten: Schweißstahlkonstruktion, vier gewölbte Klingen, keilförmige Schiebebasis, Dorn, Seitenplatten, Lager, Lagersitz, pneumatische Scheibenbremse usw.

2) Expansions- und Rückzugsbereich: φ460 mm auf φ520 mm × 850 mm.

3) Maximale Last: 10 Tonnen.

4) Hydraulikantrieb: Expansion und Rückzug werden durch hydraulische Push-Pull-Zylinder durchgeführt; Hydraulikzylinder: Fa-φ200 mm (1 Set)

5) Motorleistung: 4,0 kW Cycloidal Pinwheel Motor + Wechselrichter, kettengetrieben

6) Presswalze: 1,1 kW Cycloidal Pinwheel Motor

C. Hydraulischer Stützarm für einfache Spulenschlittenmaschine

Zweck: Stützt den Hauptstil -Arm und erhöht die Rotationsträume der Rolle.

Einarm-Struktur, hydraulische Zylinderaufhebungen und Senkung.

Während des Abwickelns erhebt sich der Stützarm, um den Dekoiler -Arm zu unterstützen. Während des Ladens steigt der Stützarm ab.

D. Peeler, Presswalze, Hydraulikschere für einfache Spulenschnitzeline

Hauptstruktur: Schweißstahlplatte

Presswalze: φ250 × 1050 mm, nahtloser Rohr, Polyurethan -Gummibeschichtung, 18,5 kW herkömmlicher Motor mit variabler Frequenzantrieb

Hydraulische Scherung: Schweißstahlplattenrahmen, Stahlblattbasis gegossene Basis

Cutter: Vierseitige Klinge, Material: CR12MOV, Härte: 60 ± 1

Hydraulikantrieb: Hydraulikzylinder: fa-φ100mm, 2 Sätze

e. Schleifengrube und Brücke für einfache Spulenschnitzereimaschinen

Hauptstruktur: Schweißstahlplatte

Hydraulikantrieb: Ca-φ80 mm, 1 Satz hydraulischer Zylindersteuerungssteuerungssteuerung und Senkung

F. Manuelle Nebenführer für einfache Spulenschlittenlinie

1. Hauptkomponenten: Stahlplatte, Pressewalzenbaugruppe, Polyurethan -Gummirad, Schraubenhandrad, elektrische Einstellung usw.

2. Seitenführer Walzen: Material: CR12MOV, Hochtemperatur-Löschung und Temperiert, HRC 580-620, 2 Rollen auf jeder Seite

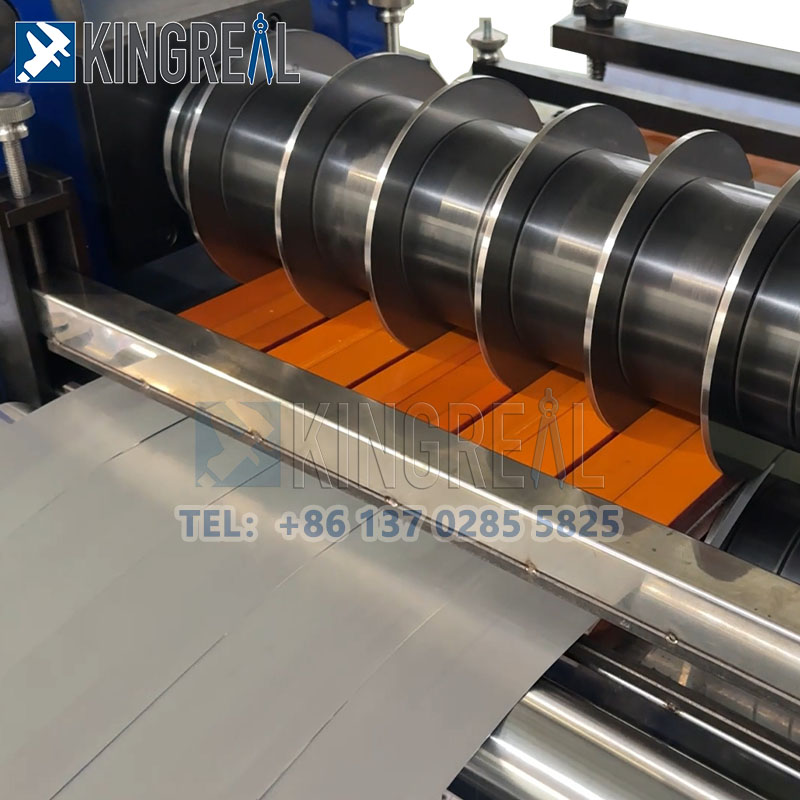

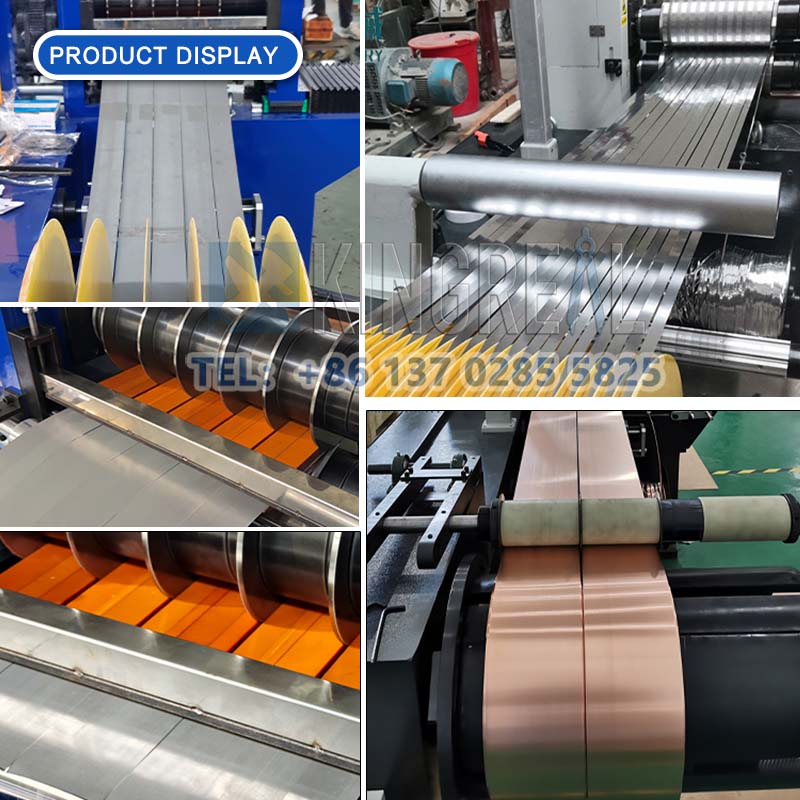

G. Slitting -Maschine für einfache Spulenschleiftungslinie

1. Hauptkomponenten: Stahlplattenstruktur, Gussbasis, Synchrongetriebe, Hubmechanismus, Kupplungskopplung, Universalgelenk usw.

2. Cutterwelle: 40cr, φ140 x 1050 mm, T-Slot 28 mm, Mittelfrequenzlöschung und Temperatur, Boden, Hartchrom behandelt, Schlitztiefe 16 mm.

3. Cutter Außendurchmesser: φ280 mm (Käufer vorgesehen)

4. Fixierungsmethode: Cutter -Verriegelung mit Nüssen

5. Eine Einstellungsklasse zum Befestigen der Holzstreifen

6. Seitenpaneele bewegen

7. Slittungsmotor: 45 kW Wechselstrommotor + Wechselrichter

H. Separate Schrottwickler für einfache Spulenschlittenmaschine

Hauptkomponenten: Schweißstahlplattenkonstruktion, Führungsrollen

Doppelseitiger Schrottwinger, Teleskopmechanismus, automatischer Entladung, Wechselstrommotor + Wechselrichterantrieb

ich. Schleifengrube und Brücke für eine einfache Spulenschnitzeline

Hauptrahmen: Schweißstahlplattenkonstruktion

Hydraulikantrieb: Hydraulikzylinder steuert Brückenlift und niedriger: Ca-φ80 mm (1 Set)

J. Plattenspannstation für einfache Spulenschnitzereimaschinen

Hauptkonstruktion: Stahlplatte, Roller, PU -Gummi

Spannkissen: Wolle beschichtet

Roller: φ500mm, PU-Gummi beschichtet

Hydraulikantrieb: steuert die Erhöhung und Absenkung der Platte; Hydraulikzylinder: fa-φ100mm (2 Sätze)

k. Hydraulikspule, Hydraulik -Ejektor für einfache Spulenschlittenlinie

Hauptkomponenten: Schweißstahlkonstruktion, vier Stahlplatten, keilförmige Schiebebasis, Dynamik, Seitenplatten, Lager, Lagerblöcke, Push-Pull-Hydraulikzylinder, Getriebereduzierer, hydraulischer Ejektor, pneumatischer Bremse usw.

Rolling -Durchmesserbereich: φ480 mm bis φ508 mm × 850 mm

Hydraulikzylinder Push-Pull: Fa-φ150mm

Maximale Belastungskapazität: 10 Tonnen

75 kW Wechselstrommotor + Wechselrichter

Ø80mm Pressarm, hydraulisch häufbar

l. Hydraulischer Stützarm für einfache Spulenschlittenmaschine

Zweck: Stützt den Hauptpolsterarm und erhöht die Rotationsträge des Coilers.

Einzelarmstruktur, hydraulisch häufbar

Während der Spülung hebt sich der Stützarm nach oben, um den Spulenarm zu stützen. Während des Entladens hebt der Stützarm nach unten.

M. Hydraulischer Entladen von Wagen für eine einfache Spulenschlittenlinie

1) Hauptkomponenten: Schweißstahlstruktur, Reiseräder, vier Führungssäulen, Antriebswelle usw.

2) Maximale Belastungskapazität: 10 Tonnen, 1,1 kW Cycloidal Pinwheel -Motor, Reisedrehzahl: 6 m/min.

3) Hydraulikantrieb: In der Lage, Spulen bis zu 10 Tonnen mit einem maximalen Hub von 500 mm zu heben. Hydraulikzylinder: Fa-φ125mm, ein Satz.

N.Hydraulisches System für einfache Spulenschnitzereimaschinen

Hauptkomponenten: 300 kg Öltank, verschiedene Hydraulikventile und Ölkreisbretter.

Hydraulikantriebsleistung: E-Klasse 11 kW Motor, 30 ml Verschiebung, normaler Druck: 70 kg/cm², Maximaler Druck: 140 kg/cm².

O. Elektrisches Steuerungssystem für einfache Spulenschnitzeleine

1) Eine Hauptsteuerkonsole und zwei Hilfsschungsschränke erleichtern die Spulenbelastung und das Entladen.

2) Stromversorgung: dreiphasige 380 V ± 10%, 50 Hz ± 1 Hz

3) Hauptkomponenten und Anwendungen: Die gesamte Linie besteht aus einer Hauptsteuerkonsole, einer Hilfskontrollkonsole für den Dekiler, einer Hilfskontrollkonsole für den Rückstoß und einem elektrischen Schaltschrank. Die gesamte einfache Spulenschnitzeline verwendet eine zentralisierte Steuerung. Die Hauptsteuerkonsole verfügt über eine digitale Anzeige, eine Einstellung mit hoher und niedriger Geschwindigkeit, manuelle Fütterung, kontinuierliche Schnitt- und Fehleralarmfunktionen. Alle Komponenten werden importiert oder von bekannten inländischen Marken. Ein Touchscreen -Steuerungssystem erleichtert die Einstellung und Einstellung von Geschwindigkeit und anderen Parametern. Es kann problemlos zwischen manuellen, eigenständigen und automatischen Modi wechseln und den Arbeitsstatus jeder Komponente jederzeit überwachen, um einen sicheren und effizienten Betrieb des gesamten Betriebs zu gewährleistenEinfache Spulenschlittenlinie.
