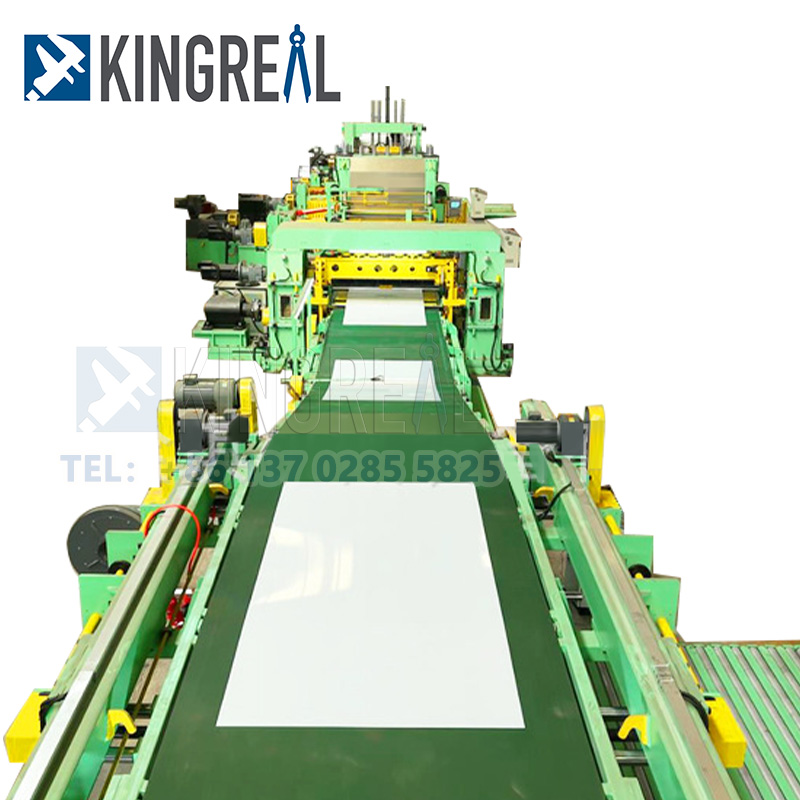

Abgelängte Stahlleitungensind speziell für die Blechfertigung konzipiert.Diese Stahlzuschnittlinien verarbeitenMetallspulen durch Abwickeln, Richten, Ablängen und Stapeln von Metallblechen und bieten eine automatisierte Steuerung, die eine präzise Zuführung, Nivellierung und Schneiden für eine Vielzahl von Branchen gewährleistet. In der modernen Metallverarbeitung hat die Einführung von Stahlzuschnittlinien in ihren Betrieben vielen Fabriken geholfen, die Blechverarbeitungskosten zu senken. Diese auf Länge geschnittenen Stahlmaschinen bieten außerdem eine flexible Lager- und Produktionsplanung, sodass sie bei Bedarf die gewünschten Blechgrößen produzieren können.
Ablängmaschinen aus StahlTypischerweise glätten und schneiden wir Metallspulen mit einer Dicke von 0,2 bis 25 mm in kundenspezifische Längen. Eine komplette Stahlzuschnittlinie besteht aus einem Ladewagen, einer Abwickelhaspel, einer Führungsvorrichtung, einer Nivelliermaschine, einer beweglichen Brücke, einer Führungs- und Korrekturvorrichtung, einer Zuschnittmaschine, einem Fördertisch, einem pneumatischen Stapelrahmen, einer hydraulischen Hebe- und Stapelplattform, einem Materialtransportrolltisch, einem Hydrauliksystem, einem elektrischen Steuerungssystem und anderen Komponenten, die alle von einer SPS koordiniert werden. Diese auf Länge geschnittene Stahlmaschine kann eine Vielzahl von Metallspulen verarbeiten, darunter kaltgewalzte Kohlenstoffstahlspulen, Edelstahlspulen und Nichteisenmetallspulen. Je nach Kundenwunsch und Anforderungen an die Werkstückbearbeitung kann sie auch mit sechs-, vier- oder zweistufigen Richtmaschinen ausgestattet werden.
– Abwickelhaspel und Ladewagen für die Stahlzuschnittlinie
KINGREAL STAHLSCHNEIDERAblängmaschinen aus Stahlbieten unterschiedliche Kapazitätsbereiche. Die Abwickelhaspel und der Ladewagen werden entsprechend der benötigten Arbeitsbreite und dem Coil-Außendurchmesser konfiguriert. Daher kann KINGREAL STEEL SLITTER Stahlzuschnittlinien mit Abwickelhaspeln und Ladewagen bis zu 30 Tonnen ausrüsten.
– Richtmaschine für Stahl-Ablängmaschine
Für Stahlzuschnittlinien stellen die Ingenieure von KINGREAL STEEL SLITTER den Kunden Richtgeräte zur Verfügung, die auf dem zu verarbeitenden Rohmaterial basieren. Die Anzahl der Walzen und die Betriebsart des Richtgeräts variieren in Abhängigkeit von Faktoren wie Materialstärke und Zugfestigkeit. Die Ingenieure von KINGREAL STEEL SLITTER bieten die optimale Richtlösung basierend auf den Ablängen der Stahlmaschinen des Kunden.
– Spulenzuführung für die Stahlzuschnittlinie
Coil-Feeder sorgen für eine präzise Zuführung. Durch den Einsatz von Servomotoren können die Stahlschneidemaschinen von KINGREAL STEEL SLITTER extrem geringe Vorschubtoleranzen erreichen. Die Ingenieure von KINGREAL STEEL SLITTER können Kunden individuelle Richt- und Zuführlösungen anbieten, die auf die spezifischen Anforderungen ihrer Stahlzuschnittlinien zugeschnitten sind.

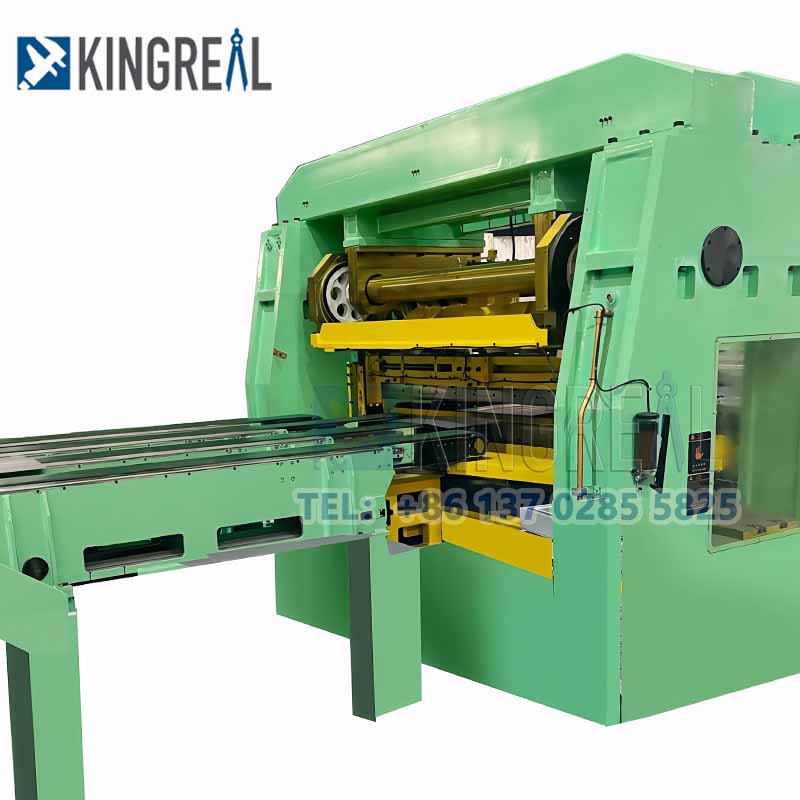

– Schneideinheit für Stahl-Ablänglinie
Beim Ablängen von Metall kann der Typ der Schereinheit variieren. Beispielsweise rüstet KINGREAL STEEL SLITTER für Hochgeschwindigkeitsstahl-Ablängmaschinen die Stahl-Ablänglinie entweder mit einer Rotationsschere oder einer fliegenden Schere aus. Für Maschinen zum Ablängen von Stahl mit langsamer Geschwindigkeit bietet KINGREAL STEEL SLITTER ein typisches Tafelscherensystem, wobei je nach Blechdicke hydraulische oder exzentrische Scheren erhältlich sind. Daher kann KINGREAL STEEL SLITTER verschiedene Lösungen für die Herstellung von Metall-Ablängmaschinen anbieten, basierend auf den Anforderungen des Kunden an die Stahl-Ablängmaschinen.
- Fördereinheit für die Stahlzuschnittlinie
Die Fördereinheit einer Stahl-Ablängmaschine dient in erster Linie dem Transport der geschnittenen Stahlplatten zur Stapeleinheit. Es sollte mit der Stahl-Ablängmaschine synchronisiert werden. Die Länge der Fördereinheit an der Steuerstrecke kann an die maximal erforderliche Schnittlänge der Stahlablänglinie angepasst werden.
- Stapeleinheit für Stahl-Ablängmaschine
Die Stapeleinheit ist die letzte Stufe der Stahlzuschnittlinie. Darüber hinaus variiert die Art des Stapelsystems je nach Stahlplattenschneidevorgang. Das Arbeitssystem kann ein Vakuumsystem, ein Prallplattensystem, ein Hebesystem oder einfach ein einfacher Arbeitstisch aus Metall sein. Basierend auf den Metallschneideanforderungen des Kunden bietet KINGREAL STEEL SLITTER die optimale Stapeleinheitslösung für die Stahlschneidemaschine.
 |
 |
 |
KINGREAL STAHLSCHNEIDERkann kundenspezifische Lösungen anbietenStahl-AblängmaschineFertigungslösungen basierend auf den tatsächlichen Produktionsanforderungen und Zeichnungen des Kunden. Zu diesen Lösungen gehört die Ausstattung der Stahl-Ablänglinie mit zwei Richtmaschinen, zwei Stapeltischen und einer Laminiervorrichtung. Das wichtigste Merkmal und die wichtigste Funktion einer Stahl-Ablängmaschine ist das Scheren. KINGREAL STEEL SLITTER bietet für diesen Zweck verschiedene Metall-Ablängmaschinenlösungen an.
-Scherschnitt auf Längenlinie korrigiert
Feststehende Scheren-Ablängmaschinen sind kostengünstiger als kontinuierliche Stahl-Ablänglinien. Nachdem das Coil der festen Scheren-Ablänglinie zugeführt wurde, stoppt die Maschine. Eine feste Schere wird aktiviert und schneidet das Coil auf die vom Kunden voreingestellte Länge. Zuschnittlinien mit fester Schere eignen sich im Allgemeinen für Kunden mit begrenzter Fabrikfläche und kleineren Produktionsläufen. Da kein Greifer erforderlich ist, bietet diese Art der Ablänglinie mit fester Schere geringere Anschaffungskosten. Abgelängte Stahlmaschinen mit festem Schersystem sind ebenfalls kostengünstiger, bieten aber auch die geringste Produktionseffizienz. Darüber hinaus können Schnittmaschinen mit fester Schere dünnere Materialien beschädigen, da an den Stellen, an denen das Material in der Richtmaschine verbleibt, sichtbare Walzspuren auftreten können.
-Fliegenscherenschnitt auf Länge der Linie
Bei einer auf Länge geschnittenen Fliegenschermaschine wird das Coil von einer Abwickelhaspel abgewickelt und durch eine Richtmaschine geführt. Anschließend wird das Band je nach eingestellter Dicke und Schnittgeschwindigkeit mit konstanter Geschwindigkeit bis zur gewünschten Tiefe einem Looper zugeführt. Am anderen Ende der Schleife misst ein separater Servozuführer das Material und führt es dem Fliegenschersystem zu. Der Vorteil dieser Fliegenscheren-Ablänganlage besteht darin, dass sie Coils ohne Unterbrechung schneidet und sich durch hohe Produktionsgeschwindigkeiten von bis zu 80 m/min auszeichnet.
-Schwenkscherschnitt auf Längenlinie
Die auf Länge geschnittene Schwenkschere ermöglicht einstellbare Schnittwinkel, die typischerweise von 90 Grad senkrecht zum Streifen bis 30 Grad tangential reichen. Es kann Metallspulen in spezielle Formen wie Rechtecke, Trapeze und Parallelogramme schneiden.
 |
 |
 |
1. Welche Materialien kann eine Stahlschneidanlage verarbeiten?
Eine Ablängmaschine aus Stahl kann eine Vielzahl von Materialien verarbeiten, darunter Stahl, Aluminium, Edelstahl und andere Metalle unterschiedlicher Dicke.
2. Kann eine auf Länge geschnittene Stahllinie die individuellen Längenanforderungen erfüllen?
Ja, die Ingenieure von KINGREAL STEEL SLITTER passen eine maßgeschneiderte Stahl-Ablängmaschinenlösung genau an Ihre Produktionsanforderungen an. Dadurch wird sichergestellt, dass die Stahlschneidelinie genau auf die gewünschte Länge schneiden kann.
3. Welche Wartung ist für eine Stahl-Ablängmaschine erforderlich?
Regelmäßige Reinigung, Inspektion und gelegentlicher Austausch von Teilen tragen dazu bei, die Effizienz und Lebensdauer Ihrer Stahlschneidanlage aufrechtzuerhalten. KINGREAL STEEL SLITTER kann Ihnen Ersatzteile für Ihre Stahl-Ablängmaschine liefern.
