Der in China ansässige Hersteller von professionellen Coil-Prozessanlagen, KINGREAL, ist in der Lage, eine umfassende Palette an Lösungen für Zuschnittlinien anzubieten. Unter anderem hat KINGREAL auch eine Präzisionsrichtmaschine für die CTL-Linie aus Edelstahl entwickelt, um die Produktionsqualität der Ausrüstung zu verbessern.
Die Stainless Steel Cut To Length Line ist auf die Verarbeitung von Edelstahlmaterialien spezialisiert. Edelstahl zeichnet sich durch Korrosionsbeständigkeit, hohe Temperaturbeständigkeit und Abriebfestigkeit aus und wird daher in vielen Bereichen häufig eingesetzt. Gleichzeitig ist Edelstahlmaterial im Vergleich zu anderen Metallmaterialien dicker, was eine höhere Verarbeitungsausrüstung erfordert. Die Edelstahl-CTL-Linie von KINGREAL nutzt fortschrittliche Technologie und Ausrüstung, mit der Edelstahlmaterialien effizient und präzise geschnitten und verarbeitet werden können. Die KINGREAL-Maschine zum Zuschneiden von Edelstahlspulen besteht normalerweise aus einer Abwickelhaspel, einer Zuführung, einer hochpräzisen Richtmaschine, einer Schermaschine und einer Besäummaschine usw.
Diese Teile arbeiten zusammen, um das kontinuierliche Scheren von Edelstahlmaterialien zu realisieren. Die Scherlinienausrüstung aus Edelstahl verfügt über einen hohen Automatisierungsgrad und ein präzises Steuerungssystem. Durch fortschrittliche Sensoren und Steuerungen kann die Ausrüstung die Scherparameter in Echtzeit überwachen und anpassen, um die Präzision und Effizienz des Scherens sicherzustellen. Darüber hinaus verfügt die Scherlinienausrüstung aus Edelstahl auch über spezielle Messer und Klingen. Aufgrund der hohen Härte des Edelstahlmaterials ist es mit gewöhnlichen Messern schwierig zu schneiden und zu verarbeiten. Daher verwendet die CTL-Linie aus Edelstahl spezielle Messer und Klingen, die den besonderen Eigenschaften von Edelstahlmaterialien besser gerecht werden.
NEIN. |
Name |
Aufführen |
Andere |
1 |
Hydraulische Abwickelhaspel |
1 |
Mit Papiersammler |
2 |
Präzisionsrichtmaschine |
1 |
6 Rollen |
3 |
Schleifenbrücke |
2 |
/ |
4 |
Seitenführung und Andruckrolle |
2 |
|
5 |
Kantenschneidemaschine |
1 |
Optionale Ausrüstung |
6 |
Hochgeschwindigkeitsschermaschine |
1 |
Anderer Schertyp |
7 |
Automatischer Stapler |
1 |
Servosystem |
Hydraulische Abwickelhaspel (mit Papiersammler) – Coil-Upload-Wagen – Präzisionsrichtmaschine für 6 Lagen – Schlaufenbrücke – Seitenführung und Andruckrolle – Kantenschneidemaschine – Abfallstreifensammler – Schlaufenbrücke – Hochwertige Schermaschine – - Automatischer Stapler
Die Hochpräzisionsrichtmaschine ist ein wichtiger Bestandteil der CTL-Linie aus Edelstahl, die hauptsächlich zur Herstellung von Edelstahlspulen für einen präzisen Richtprozess verwendet wird.
Im Folgenden finden Sie eine detaillierte Beschreibung der hochpräzisen Feinnivellierungsausrüstung: |
|
Struktur: |
Hochpräzise Feinnivelliergeräte bestehen in der Regel aus einem Rahmen, einem Rollensystem, einem Übertragungssystem und einem Steuerungssystem. Der Rahmen besteht normalerweise aus einer Stahlkonstruktion mit ausreichender Steifigkeit und Stabilität. Das Rollensystem besteht aus oberen und unteren Rollen, und der Abstand zwischen den oberen und unteren Rollen wird durch die Einstellvorrichtung eingestellt. Das Getriebesystem realisiert die Kraftübertragung durch Motor, Untersetzungsgetriebe und Getriebewelle. Das Steuerungssystem dient zur Steuerung des Betriebs und der Parameteranpassung der Ausrüstung.
|
Arbeitsprinzip: |
Das Edelstahl-Coil gelangt über die Rollenladevorrichtung in die hochpräzise Präzisions-Nivellierausrüstung und wird durch die Wirkung des Rollensystems zwischen der oberen und der unteren Rolle transportiert. Die oberen und unteren Rollen stellen den Spalt durch die Einstellvorrichtung ein, so dass das Coil einem entsprechenden Druck ausgesetzt wird und gleichzeitig durch Drehen der Rollen das Coil flach wird. Das Übertragungssystem liefert die Kraft, um die Walzen zu drehen, um die Feinnivellierung des Coils abzuschließen. |
Spulenbreite |
500–1300 mm |
Spulendicke |
0,4–3,0 mm |
Maximales Gewicht |
10 Tonnen |
Spuleninnendurchmesser |
450–650 mm |
Außendurchmesser |
1800MM |
Liniengeschwindigkeit |
15M/Min |
Längenbereich |
400–3000 mm |
Längentoleranz |
±0,5/Min |
Totale Kraft |
20KW |
Die tatsächlichen Daten müssen von KINGREAL-Ingenieuren entsprechend den unterschiedlichen Produktionsanforderungen professionell entworfen werden.
Um sicherzustellen, dass alle Produktionsschritte den erforderlichen Normen und Kriterien entsprechen, hat KINGREAL ein strenges Qualitätskontrollverfahren implementiert. Dies umfasst den Einkauf von Rohstoffen, den Herstellungsprozess, die Montage, Tests usw. um sicherzustellen, dass jede Komponente der Maschine den Qualitätsanforderungen entspricht.
Es hat auch die Zertifizierung als internationales CE-Zertifikat erhalten.
KINGREAL ist einer der professionellsten Hersteller von Spulenverarbeitungsgeräten in China. Zu den wichtigsten Coil-Verarbeitungsanlagen gehören Längsschneidemaschinen und Querteillinien. Darüber hinaus bietet das Unternehmen maßgeschneiderte Coil-Lösungen für andere Branchen. KINGREAL verfügt über Ingenieure und Techniker mit umfassendem Fachwissen, um die unterschiedlichen Kundenbedürfnisse zu erfüllen, sowie über eine eigene Verarbeitungsanlage zur Herstellung hochwertiger Maschinen.

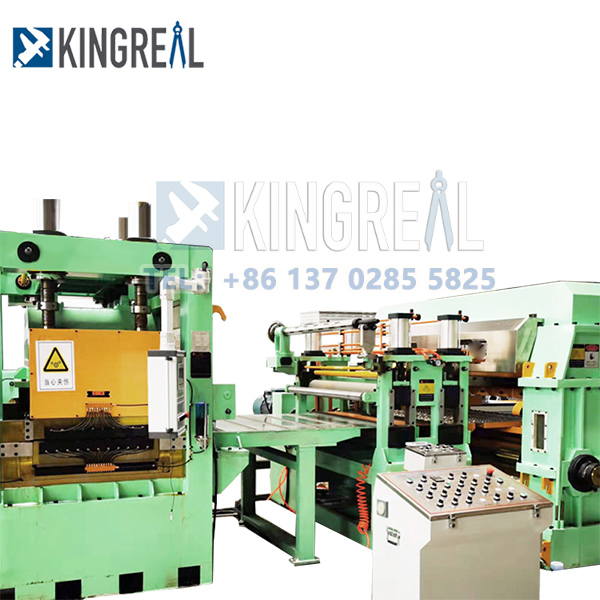

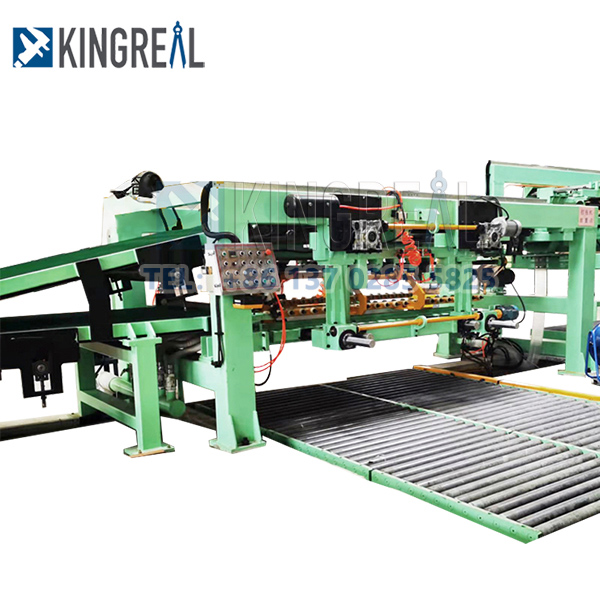

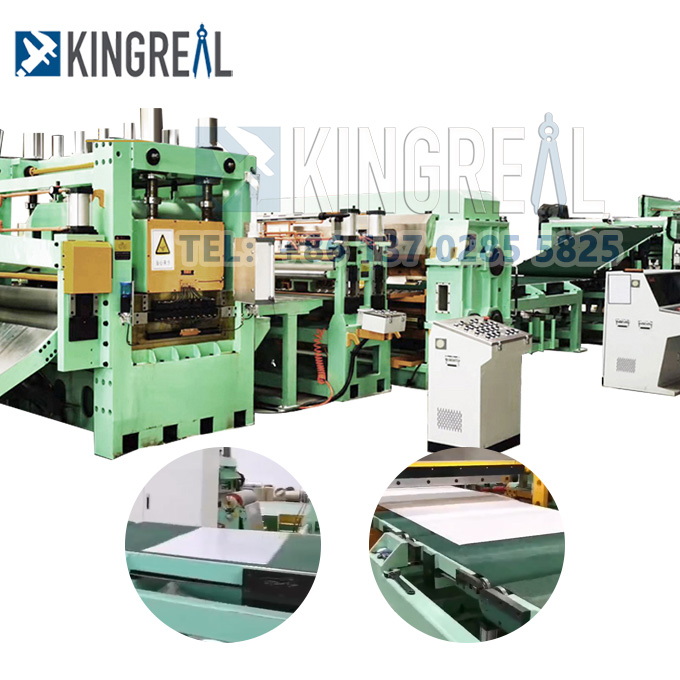

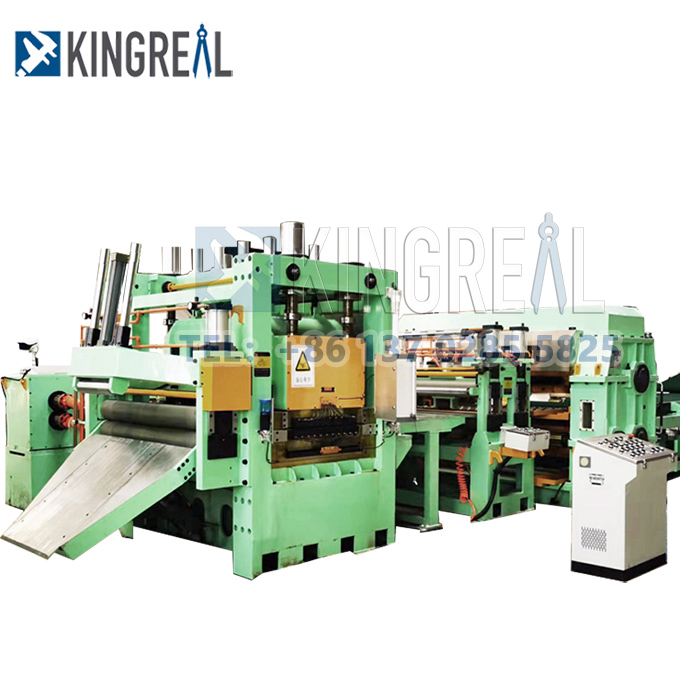

(Referenzmaschine)
